Motrona 7186.5028 GV228 I/O-Modul Schraubklemme Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 1 kaufen

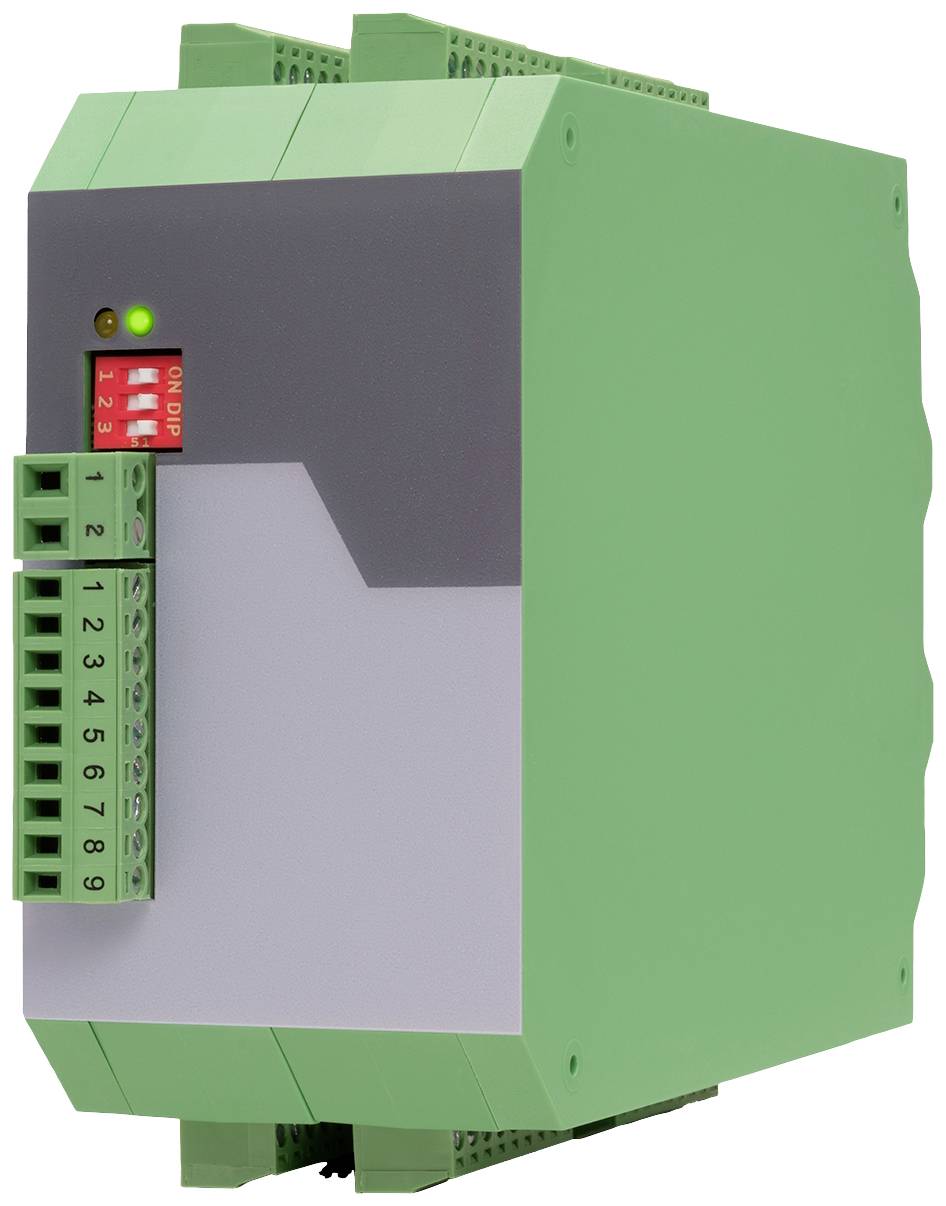

Industriegerät in rechteckiger Form, grün und grau, mit Anschlussklemmen und LED-Anzeige auf der Vorderseite.

Produkt-Art

I/O-Modul

Schnittstellen

Schraubklemme

Typ

GV228

Betriebsspannung (Details)

10 - 30 V/DC

Höhe

118 mm

Datenblatt (PDF)

Sofort-Lieferung morgen

1 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (500,00 € / Stück)

500,00 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Geberverteiler/Splitter 8-fach (ohne Potenzialtrennung)

1 Impulseingang im Format A, B, Z [HTL] oder A, /A, B, /B, Z, /Z [RS422]
Eingangsfrequenz bis 250 kHz [HTL] bzw. 1 MHz [RS422 / TTL]
8 Gegentakt-Ausgangsstufen
Formate entsprechend denen der Eingangssignale, jedoch mit individueller Zuordnung des Ausgangspegels für jeden Ausgang

Technische Daten

Spannungsversorgung Eingangsspannung: 10 … 30 VDC
Spannungsversorgung Schutzschaltung: Verpolungsschutz
Spannungsversorgung Restwelligkeit: ≤ 10 % bei 24 VDC
Spannungsversorgung Stromaufnahme: ca. 25 mA, bei unbelasteter Geberversorgung
Spannungsversorgung Anschlussart: Schraubklemmen, 1,5 mm² / AWG16
Geberversorgung Ausgangsspannung 1: 24 VDC (ca. 0,8 V kleiner als Versorgungsspannung)
Geberversorgung Ausgangsstrom: max. 250 mA, (galvanisch verbunden mit Geräteversorgung)
Geberversorgung Ausgangsspannung 2: 5 VDC
Geberversorgung Ausgangsstrom: max. 500 mA, (galvanisch verbunden mit Geräteversorgung)
Geberversorgung Schutzschaltung: kurzschlussfest
Geberversorgung Anschlussart: Schraubklemmen, 1,5 mm², 9-polig
Geberversorgung Sonstige Möglichkeiten: a) Extern über eine separate Quelle b) Über die gleiche Quelle, die auch den Verteiler versorgt (10…30V)
Inkremental-Eingang Signalpegel (umschaltbar):
RS422 / TTL (Differenzspannung > 0,5 V);HTL Differential (Differenzspannung > 2 V)
HTL (asymmetrisch): LOW 0 … 6 V, HIGH 8 … 40 V
TTL (asymmetrisch): LOW < 0,8 V, HIGH >2,0 V
Inkremental-Eingang Spuren: asymmetrisch: A, B, Z oder symmetrisch: A, /A, B, /B, Z, /Z
Inkremental-Eingang Frequenz: max. 1 MHz bei RS422 / TTL; max. 500 kHz bei HTL Differential; max. 250kHz bei SE TTL / SE HTL
Inkremental-Eingang Anschlussart: Schraubklemmen, 1,5 mm² / AWG16
Inkremental-Ausgänge Anzahl Ausgänge: 8
Inkremental-Ausgänge Ausgangs-Logik: Gegentakt (push-pull)
Inkremental-Ausgänge Signalpegel: 5 … 30 V (zuführbar über jeweilige ext. COM+ Klemme)
Inkremental-Ausgänge Signalverzögerungszeit: ca. 160 ns
Inkremental-Ausgänge Ausgangsstrom: max. 30 mA
Inkremental-Ausgänge Schutzschaltung: kurzschlussfest
Inkremental-Ausgänge Anschlussart: Schraubklemmen, 1,5 mm² / AWG16
Potentialtrennung GT222 / GT224: Potentialtrennung zwischen Eingang und den Ausgängen sowie aller
Potentialtrennung GT228: Ausgänge untereinander.
Anzeigeelemente Anzahl: 2 LEDs
Anzeigeelemente Funktion: 1 x grün für Betriebsbereitschaft;1 x gelb für Fehlererkennung an den Eingängen A, B, Z
Umgebungstemperatur Betrieb: -20 °C … +60 °C (nicht kondensierend)
Umgebungstemperatur Lagerung: -30 °C … +75° C (nicht kondensierend)
Ausfallrate MTBF in Jahren (Dauerbetrieb bei 60 °C): 85,4 a

Produkt-Art: I/O-Modul

Schnittstellen: Schraubklemme

Typ: GV228

Betriebsspannung (Details): 10 - 30 V/DC

Höhe: 118 mm

Länge: 140 mm

Breite: 34 mm

Anzahl digitale Eingänge: 1

Anzahl digitale Ausgänge: 8

Abm.: (L x B x H) 140 x 34 x 118 mm

Herst.-Teilenr.: 7186.5028

Dokumente & Downloads

Datenblatt

Datenblatt 2899369 Motrona 7186.5028 GV228 I/O-Modul Schraubklemme Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2899369 Motrona 7186.5028 GV228 I/O-Modul Schraubklemme Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 1

Beschreibung

Dieser 8-fach Impulsverteiler ist ein sehr kompakter, Platz sparender und außerordentlich vielseitiger Verteiler für Signale inkrementeller Geber und Mess-Systeme. Das Gerät besitzt keine Potentialtrennung.
