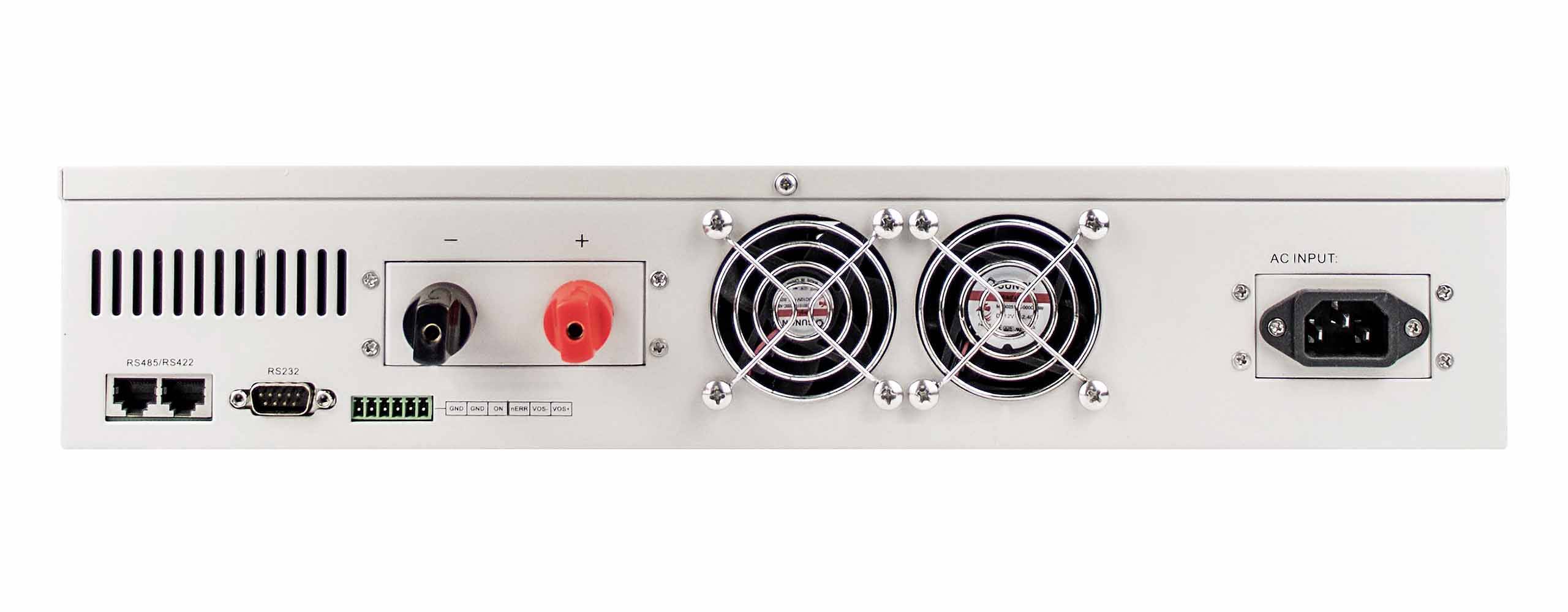

Multifunktions-Labornetzgerät 0 ... 400V 0 ... 20A 8kW - DP4H-20P
Hst.-Teile-Nr.:
Bestell-Nr.:
Highlights & Details
Multifunktions-Labornetzgerät 0 ... 400V 0 ... 20A 8kW - DP4H-20P
- Konnektivität:
- Digitale Kommunikation über RS485, RS422 und RS232.
- Volle Unterstützung des Modbus-RTU Protokolls.
- Statusausgang mit 5V zur Übertragung des Gerätestatus.
- Interlock über eine 5V-Schleife.
- Funktionalität:
- Ausgangswerte von 0 bis 100% einstellbar.
- Betriebsmodi: Konstantspannung (CV) und Konstantstrom (CC) mit automatischer Umschaltung je nach Last.
- Remote-Sensing Eingang zur Kompensation von Leitungsverlusten bis zu 2V.
- Ausgangskonfiguration:
- Potentialfreier Ausgang bei Modellen bis 1500V Ausgangsspannung, kurzschlussfest.
- Dauerbetrieb im Kurzschlussmodus möglich.
- Unterstützung für den Betrieb von zwei Geräten als bipolare Spannungsquelle (nur mit geerdetem Mittelpunkt).
- • Ausgangsseitig Schraubanschlüsse für Kabelschuhe (Modelle bis 50A) bzw. Kupferschienen mit Befestigungslöchern (Modelle ab 50A).
- Sicherheit:
- Automatische Abschaltung bei Überhitzung, Überspannung oder Überstrom mit Fehleranzeige.
- Möglichkeit zur Deaktivierung oder Sperrung des Frontplanes.
- Erweiterbarkeit:
- Teilweise kompatibel mit Erweiterungsmodulen der AP-Serie.
Eco contribution recycling symbols
Technische Daten
- Typ
DP4H-20P
- Produkt-Art
Labornetzgerät für Rackeinbau, einstellbar
- Anzahl Ausgänge
1 x
8000 W
- Technologie
Schaltnetzteil
- Besonderheiten
fernsteuerbar
- Abm.
(L x B x H) 53.5 x 48.2 x 13.2 cm
Werksstandard (ohne Zertifikat)
- Gewicht
25 kg
- Anschlüsse
RS232,RS422,RS485
- Ausgangsspannung (max.)
400 V/DC
- Ausgangsspannung (min.)
0 V/DC
- Ausgangsstrom (max.)
20 A
- Ausgangsstrom (min.)
0 A
- Lastausregelung
≤0.1% + 2 LSB
- Netzregelung
≤0.1% + 2 LSB
- Typ
Schaltnetzgerät
- Breite
48.2 cm
- Höhe
13.2 cm
- Länge
53.5 cm
- Restwelligkeit
≤200mVpp
- Tiefe
53.5 cm
- Ausgangsleistung
0 ... 8kW
- Eingangsspannung
360 ... 420VAC 3 Phasen
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 917464109 Multifunktions-Labornetzgerät 0 ... 400V 0 ... 20A 8kW - DP4H-20P
Konformitätserklärung
Konformitätserklärung 917464109 Multifunktions-Labornetzgerät 0 ... 400V 0 ... 20A 8kW - DP4H-20P
Beschreibung
Bei der Entwicklung von digitalen Multifunktions-Labornetzgeräten der Serie DP-P wurde besonderer Wert auf Vielseitigkeit, hohe Leistung, Präzision und Stabilität gelegt. Neben den üblichen Grundfunktionen solcher Geräte wie präzise einstellbare Spannungs- und Stromwerte, Überspannungs- und Überstromschutz sowie automatische Umschaltung zwischen den Betriebsarten CC (Konstantstrom/Stromquelle) und CV (Konstantspannung/Spannungsquelle) kann die DP-P Serie über moderne digitale Schnittstellen RS232, RS485, RS422 gesteuert werden, um Ausgangswerte einzustellen und aufzuzeichnen. Der auf ARM-Architektur basierende digitale Regelkreis bietet schnelle Reaktionszeiten und eine konstante Überwachung der Ausgangswerte, was zu einer hohen Stabilität und Genauigkeit führt. Durch die Unterstützung des Modbus-RTU Protokolls kann das Multifunktions-Labornetzgerät einfach in eine neue oder bestehende Infrastruktur integriert werden und mit LabView interagieren, wobei es auch absolut unabhängig über Bedienelemente am Frontpaneel betrieben werden kann.
Hochwertige Komponenten und viel Erfahrung in der Entwicklung von Labor- und Industriestromversorgungen ermöglichen kompakte Maße trotz hoher Leistung. Intelligente Kühlung reguliert die Drehzahl in Abhängigkeit von eingestellten Ausgangsparametern und Temperatur, sodass das Labornetzgerät nur mit einer Erhöhung der Drehzahl reagiert, wenn diese auch wirklich gebraucht wird. Bis zu 1.2 kW Leistung liefern Serie DP-P Multifunktions-Labornetzgeräte aus einem 19″ 2HE 1/2 Breite Gehäuse, was die Montage von zwei Geräten nebeneinander in einem 3HE Einschub ermöglicht (mit Adapter). Außerdem können Labornetzgeräte der DP-P Serie sowohl im Rack montiert als auch freistehend genutzt werden. Passendes Montagezubehör für den Rack-Einbau wird kostenfrei beigelegt.
Achtung: Gehäusegröße kann bei bestimmten Modellen abweichen. Bitte beachten Sie die Angaben im Datenblatt.
Volle Kontrolle:
Weil bei der Entwicklung von Multifunktions-Labornetzgeräten der DP-P Serie leistungsintensive Laboranwendungen mit hohen Anforderungen an Präzision und Automatisierung im Mittelpunkt standen, werden Labornetzgeräte dieser Serie mit einer umfassenden Software-Suite für Windows 10 & 11 ausgeliefert. Ob einfache Einstellung und Überwachung der Ausgangswerte oder Programmierung sich wiederholender komplexer Spannungs-/Stromkurven – alles ist schnell und unkompliziert erledigt. Die Anbindung des Netzgerätes kann dabei über RS485, RS232 oder RS422 erfolgen, und die Kommunikation über Modbus-RTU garantiert niedrige Latenzen und eine zuverlässige Datenübertragung.
Anschlussmöglichkeiten:
Serienmäßig ausgestattet mit RS232, RS422 und RS485 bei voller Modbus-RTU Unterstützung lassen sich Labornetzgeräte der DP-P Serie schnell und effektiv in Ihre bestehende Infrastruktur einbinden. Ein Fernmesseingang, analoger Statusausgang (Fehler/Normal) und Kontrolleingang zur Steuerung des Ausgangs (An/Aus) sind ebenfalls standardmäßig verfügbar.
Digitale Schnittstellen RS232, RS422 & RS485:
Standardmäßig ausgestattet mit RS232, RS422 und RS485 Anschlüssen bei voller Unterstützung für das Modbus-RTU Protokoll erleichtern Labornetzgeräte der DP-P Serie sowohl die Einbindung in bestehende Infrastrukturen als auch die Entwicklung einer neuen. Durch das offene Modbus-RTU Protokoll lassen sich kundenspezifische Steuerlösungen schnell und effektiv implementieren, sodass der Automatisierung nichts im Wege steht.
Fernmesseingang:
Der Fernmesseingang ist standardmäßig in allen Multifunktions-Labornetzgeräten der DP-P Serie verbaut und erlaubt es Leitungsverluste zwischen dem Netzgerät und Verbraucher zu kompensieren. Dabei kann das Netzgerät Verluste von bis zu 2V ausgleichen, indem es die Spannung am Verbraucher misst und automatisch gegensteuert. Besonders sinnvoll ist diese Funktion bei hohen Strömen von über 100A und/oder besonders langen Leitungen mit kleinem Durchmesser.
Interlock Schleife:
Blockierung bzw. Freigabe des Ausgangs über eine potentialfreie 5V Schleife.
Analoger Statusausgang:
Der analoge Statusausgang ermöglicht die Überwachung der Funktion des Labornetzgerätes über eine 2-Pin-Leitung mit zwei Zuständen: 0V Fehler / 5V Funktion.
Weitere Informationen finden Sie bei uns auf der Webseite: www.laborance.de
Hochwertige Komponenten und viel Erfahrung in der Entwicklung von Labor- und Industriestromversorgungen ermöglichen kompakte Maße trotz hoher Leistung. Intelligente Kühlung reguliert die Drehzahl in Abhängigkeit von eingestellten Ausgangsparametern und Temperatur, sodass das Labornetzgerät nur mit einer Erhöhung der Drehzahl reagiert, wenn diese auch wirklich gebraucht wird. Bis zu 1.2 kW Leistung liefern Serie DP-P Multifunktions-Labornetzgeräte aus einem 19″ 2HE 1/2 Breite Gehäuse, was die Montage von zwei Geräten nebeneinander in einem 3HE Einschub ermöglicht (mit Adapter). Außerdem können Labornetzgeräte der DP-P Serie sowohl im Rack montiert als auch freistehend genutzt werden. Passendes Montagezubehör für den Rack-Einbau wird kostenfrei beigelegt.
Achtung: Gehäusegröße kann bei bestimmten Modellen abweichen. Bitte beachten Sie die Angaben im Datenblatt.
Volle Kontrolle:
Weil bei der Entwicklung von Multifunktions-Labornetzgeräten der DP-P Serie leistungsintensive Laboranwendungen mit hohen Anforderungen an Präzision und Automatisierung im Mittelpunkt standen, werden Labornetzgeräte dieser Serie mit einer umfassenden Software-Suite für Windows 10 & 11 ausgeliefert. Ob einfache Einstellung und Überwachung der Ausgangswerte oder Programmierung sich wiederholender komplexer Spannungs-/Stromkurven – alles ist schnell und unkompliziert erledigt. Die Anbindung des Netzgerätes kann dabei über RS485, RS232 oder RS422 erfolgen, und die Kommunikation über Modbus-RTU garantiert niedrige Latenzen und eine zuverlässige Datenübertragung.
Anschlussmöglichkeiten:
Serienmäßig ausgestattet mit RS232, RS422 und RS485 bei voller Modbus-RTU Unterstützung lassen sich Labornetzgeräte der DP-P Serie schnell und effektiv in Ihre bestehende Infrastruktur einbinden. Ein Fernmesseingang, analoger Statusausgang (Fehler/Normal) und Kontrolleingang zur Steuerung des Ausgangs (An/Aus) sind ebenfalls standardmäßig verfügbar.
Digitale Schnittstellen RS232, RS422 & RS485:
Standardmäßig ausgestattet mit RS232, RS422 und RS485 Anschlüssen bei voller Unterstützung für das Modbus-RTU Protokoll erleichtern Labornetzgeräte der DP-P Serie sowohl die Einbindung in bestehende Infrastrukturen als auch die Entwicklung einer neuen. Durch das offene Modbus-RTU Protokoll lassen sich kundenspezifische Steuerlösungen schnell und effektiv implementieren, sodass der Automatisierung nichts im Wege steht.
Fernmesseingang:
Der Fernmesseingang ist standardmäßig in allen Multifunktions-Labornetzgeräten der DP-P Serie verbaut und erlaubt es Leitungsverluste zwischen dem Netzgerät und Verbraucher zu kompensieren. Dabei kann das Netzgerät Verluste von bis zu 2V ausgleichen, indem es die Spannung am Verbraucher misst und automatisch gegensteuert. Besonders sinnvoll ist diese Funktion bei hohen Strömen von über 100A und/oder besonders langen Leitungen mit kleinem Durchmesser.
Interlock Schleife:
Blockierung bzw. Freigabe des Ausgangs über eine potentialfreie 5V Schleife.
Analoger Statusausgang:
Der analoge Statusausgang ermöglicht die Überwachung der Funktion des Labornetzgerätes über eine 2-Pin-Leitung mit zwei Zuständen: 0V Fehler / 5V Funktion.
Weitere Informationen finden Sie bei uns auf der Webseite: www.laborance.de
