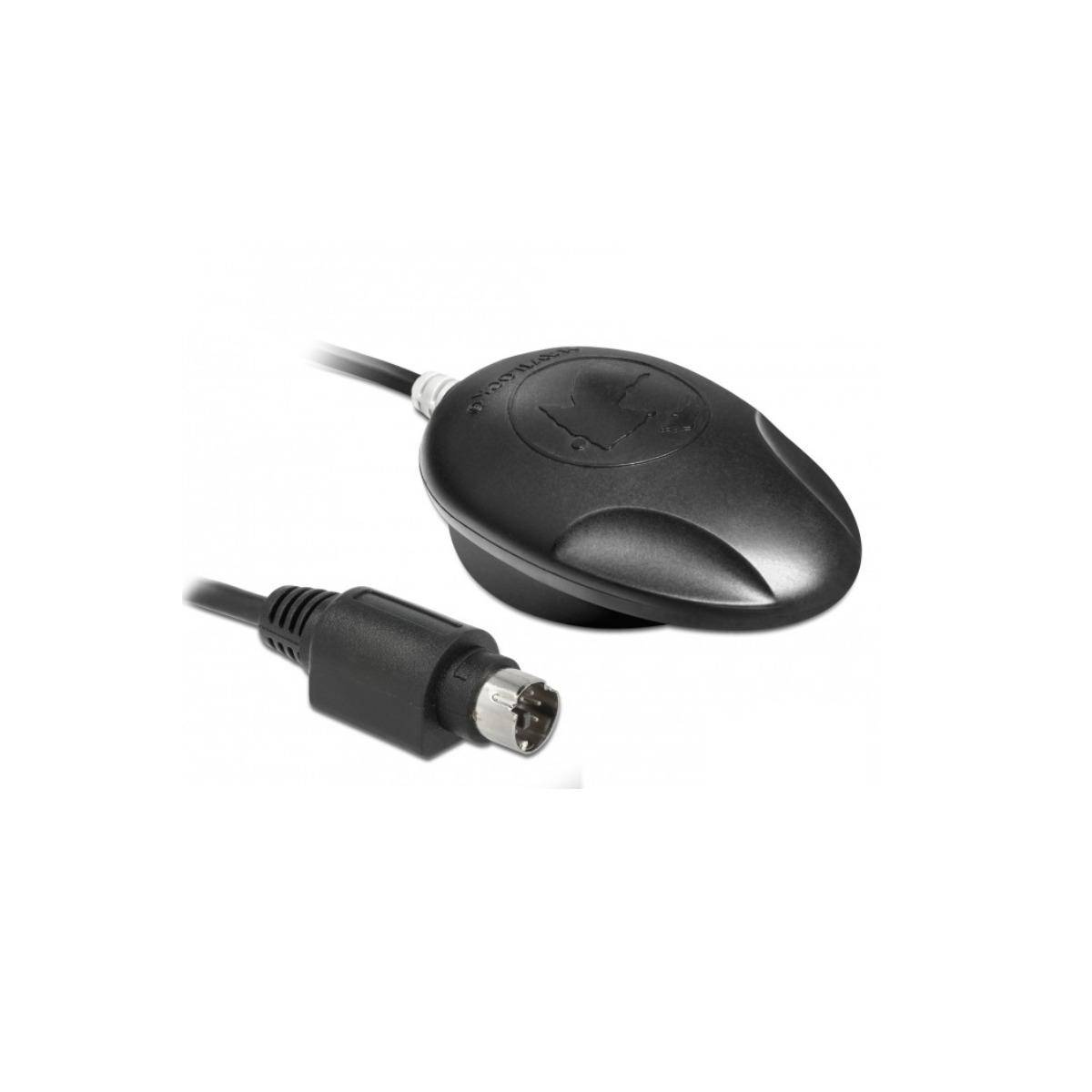

Navilock NL-8003P Seriell Schwarz GPS-Empfänger-Modul MD6 1.5 m GPS L1 GLONASS BEIDOU COMPASS B1 GALILEO E1 QZSS 65 x
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Navilock NL-8003P MD6 PPS Multi GNSS Receiver
Highlights & Details
- Navilock NL-8003P MD6 PPS Multi GNSS Receiver - GPS-/GLONASS-/GALILEO-Empfängermodul; Produkttyp: GPS-/GLONASS-/GALILEO-Empfängermodul; Receiver: U-blox 8 - 72 Kanäle; Schnittstelle: NMEA 0183; SBAS: WAAS, EGNOS, MSAS; Antenne: Eingebaut; Besonderheiten: LED-Anzeige; Abmessungen (Breite x Tiefe x Höhe): 4,5 cm x 6,5 cm x 2,2 cm
Eco contribution recycling symbols
Technische Daten
- Besonderheiten
Galileo Unterstützung
- Abm.
(B x H x T) 4.5 x 2.2 x 6.5 cm
- Stromversorgung (Details)
5 V/DC
- Breite
4.5 cm
- Höhe
2.2 cm
- Tiefe
6.5 cm
- Gewicht
0.157
- Kabel-Form
rund
- Ausführung
Anschlusskabel
- Tastaturlayout
Englisch, QWERTY
- Kabel-Anwendung
Kaltgeräte
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 807303485 Navilock NL-8003P Seriell Schwarz GPS-Empfänger-Modul MD6 1.5 m GPS L1 GLONASS BEIDOU COMPASS B1 GALILEO E1 QZSS 65 x
Beschreibung
Navilock NL-8003P - MD6 seriell PPS Multi GNSS Empfänger - u-blox 8, 1.5 m
Der MD6 seriell Multi GNSS Empfänger mit dem u-blox 8 Chipsatz besitzt eine eingebaute aktive Antenne. In Verbindung mit einem Notebook und der entsprechenden Navigationssoftware, ist eine Navigation möglich. Der MD6-Universalanschluss ermöglicht den Anschluss von optionalen USB oder seriellen Anschlusskabeln.
-> Systemvoraussetzungen: Windows Vista/7/8/8.1/10, Linux Kernel 2.6, Mac OS X; MD6 Anschlusskabel
-> Packungsinhalt: MD6 seriell Empfänger; Treiber CD inkl. Bedienungsanleitung auf CD-ROM
-> Verpackung: Box
-> Anschluss: MD6 Navilock-Anschlussstecker (RS-232); (USB oder serielles Anschlusskabel optional erhältlich)
-> Chipsatz: u-blox 8 UBX-M8030-KT
-> Frequenz: GPS: L1, 1575.4200 MHz; GLONASS: L1, 1602 (k x 0.5625) MHz; BEIDOU COMPASS: B1, 1561.0980 MHz; GALILEO: E1, 1575.4200 MHz; QZSS: L1, 1575.4200 MHz
-> Verarbeitete Satelliten: Signale von bis zu 72 Satelliten werden gleichzeitig verarbeitet
-> Unterstützt: AssistNow online / offline, SBAS (WAAS, EGNOS, QZSS und MSAS); NMEA 0183 Protokolle (GGA, GSA, GSV, RMC, VTG)
-> Auto-Baud-Rate: Bis zu 115200 bps
-> PPS Signal: Auf Pin 6 (LVTTL 3,3 V)
-> Update-Rate: Einfach GNSS - 18 Hz (z. B. GPS solo); mehrfach GNSS - 10 Hz (z. B. GPS+GLONASS)
-> Empfindlichkeit: max. -167 dBm
-> Schutzklasse: IPX6
-> Gehäuse: Magnetische und rutschfeste Gehäuseunterseite
-> LED-Anzeige: Für GPS-Status
-> Betriebstemperatur: -20°C ~ 60°C
-> Spannungsversorgung: 5 V DC
-> Stromaufnahme: Max. 45 mA
-> Kaltstart: In ca. 26 Sekunden
-> Heißstart: In ca. 1 Sekunde
-> Positionsgenauigkeit: 2.5 m CEP (Circular Error Probable) und 2 m CEP mit SBAS
-> Kabellänge: ca. 1.5 m
-> Maße (L x B x H): ca. 65 x 45 x 22 mm
Der MD6 seriell Multi GNSS Empfänger mit dem u-blox 8 Chipsatz besitzt eine eingebaute aktive Antenne. In Verbindung mit einem Notebook und der entsprechenden Navigationssoftware, ist eine Navigation möglich. Der MD6-Universalanschluss ermöglicht den Anschluss von optionalen USB oder seriellen Anschlusskabeln.
-> Systemvoraussetzungen: Windows Vista/7/8/8.1/10, Linux Kernel 2.6, Mac OS X; MD6 Anschlusskabel
-> Packungsinhalt: MD6 seriell Empfänger; Treiber CD inkl. Bedienungsanleitung auf CD-ROM
-> Verpackung: Box
-> Anschluss: MD6 Navilock-Anschlussstecker (RS-232); (USB oder serielles Anschlusskabel optional erhältlich)
-> Chipsatz: u-blox 8 UBX-M8030-KT
-> Frequenz: GPS: L1, 1575.4200 MHz; GLONASS: L1, 1602 (k x 0.5625) MHz; BEIDOU COMPASS: B1, 1561.0980 MHz; GALILEO: E1, 1575.4200 MHz; QZSS: L1, 1575.4200 MHz
-> Verarbeitete Satelliten: Signale von bis zu 72 Satelliten werden gleichzeitig verarbeitet
-> Unterstützt: AssistNow online / offline, SBAS (WAAS, EGNOS, QZSS und MSAS); NMEA 0183 Protokolle (GGA, GSA, GSV, RMC, VTG)
-> Auto-Baud-Rate: Bis zu 115200 bps
-> PPS Signal: Auf Pin 6 (LVTTL 3,3 V)
-> Update-Rate: Einfach GNSS - 18 Hz (z. B. GPS solo); mehrfach GNSS - 10 Hz (z. B. GPS+GLONASS)
-> Empfindlichkeit: max. -167 dBm
-> Schutzklasse: IPX6
-> Gehäuse: Magnetische und rutschfeste Gehäuseunterseite
-> LED-Anzeige: Für GPS-Status
-> Betriebstemperatur: -20°C ~ 60°C
-> Spannungsversorgung: 5 V DC
-> Stromaufnahme: Max. 45 mA
-> Kaltstart: In ca. 26 Sekunden
-> Heißstart: In ca. 1 Sekunde
-> Positionsgenauigkeit: 2.5 m CEP (Circular Error Probable) und 2 m CEP mit SBAS
-> Kabellänge: ca. 1.5 m
-> Maße (L x B x H): ca. 65 x 45 x 22 mm
