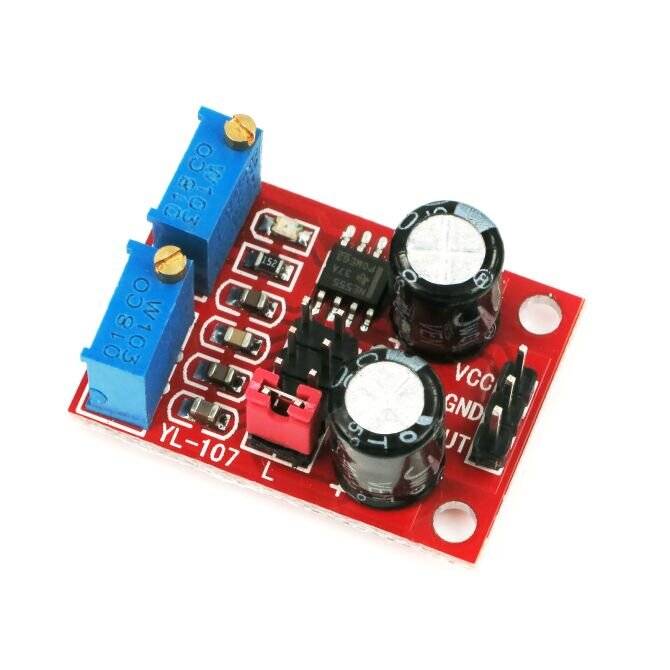

NE555 Einstellbare Frequenz Pulse Generator Modul Rechteckwelle Schrittmotortreiber bis 200kHz

Die Ausgangsfrequenz oder das Tastverhältnis der Rechteckwelle ist einstellbar. Ausgang mit LED-Anzeige, wenn der Ausgang einen niedrigen elektrischen Pegel hat, leuchtet die Anzeige auf, andernfalls ist die LED aus, wenn der Ausgang hoch ist. Die Anzeige blinkt bei niedrigerer Frequenz. Spezifikationen: Größe: 3,1 cm x 2,2 cm Chip: NE555 Eingangsspannung: 5V-15VDC. 5V15mA Ausgangsstrom; 12V35MA Ausgangsstrom Der Eingangsstrom:>=100MA Die Ausgangsamplitude: 4,2 V V-PP - 11,4 V V-PP. (je nach Eingangsspannung ist die Ausgangsamplitude unterschiedlich) Der maximale Ausgangsstrom: >=15mA mit 5V Stromversorgung, V-PP mehr als 50%, >=35mA mit 12V Stromversorgung, V-PP mehr als 50%) Pinbelegung VCC: DC-Eingang, positive Stromversorgung GND: Funktionserde, negative Stromversorgung OUT: Ausgang mit hohem oder niedrigem elektrischem Pegel Ausgang mit LED-Anzeige Niedriger Füllstand – LED EIN, Hoher Pegel – LED AUS, Frequenz relativ niedrig - LED blinkt Ausgangsfrequenzbereich wählbar, damit die Ausgangsfrequenz stufenloser einstellbar ist. T=0,7(RA+2RB)C (0-10K Ohm einstellbar für RA,RB) Niederfrequenz: 1Hz bis 50Hz, C=0,001μF Mittenfrequenz: 50Hz ~ 1kHz, C=0,1μF Mittel-Hochfrequenz: 1KHz~10kHz, C=1UF Hochfrequenz: 10kHz~200kHz, C=100UF Damit die Frequenz der Wellenform vom Käufer selbst berechnet werden kann. Lieferumfang: 1x NE555 einstellbares Generatormodul
