Niedax GFK-Bogen verstellbar ULLBA 53.600
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Produkt-Art
Kabelleiter
- Inhalt
1 St.
- Abm.
(B x H) 600 mm x 53 mm
- Breite
600 mm
- Höhe
53 mm
- UKCA
nicht relevant
Beschreibung

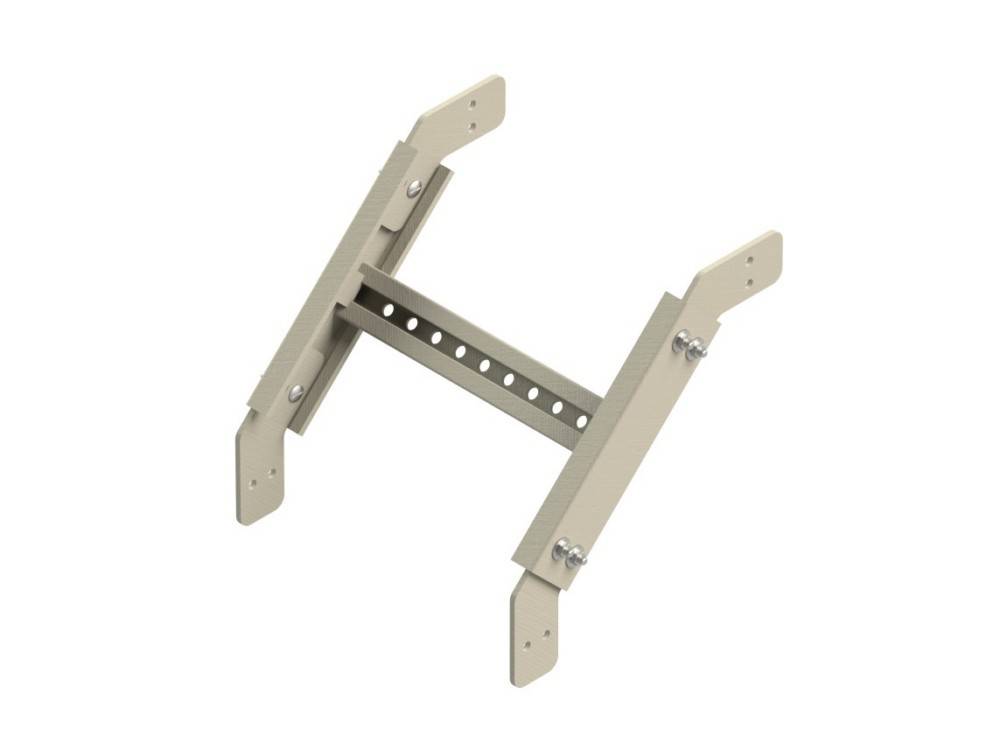

Niedax GFK-Bogen verstellbar ULLBA 53.600
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:NiedaxBezeichnung:GFK-Bogen verstellbar 53x600mmTyp:ULLBA 53.600Richtungsänderung:vertikal fallendAusführung des Seitenholms:Profil (offen)Seitenlochung:neinAusführung der Sprosse:Profil gelochtWinkel:verstellbarBogenausführung:glatter BogenScharnierend:neinKabelleiterhöhe:53 mmKabelleiterbreite:600 mmAusführung:integrierter VerbinderInnenradius:298 mmGeeignet für Funktionserhalt:neinWerkstoff:KunststoffWerkstoffgüte:GFKOberflächenschutz:sonstigeFarbe:grauRAL-Nummer:7032
Niedax GFK-Bogen verstellbar ULLBA 53.600: weitere Details

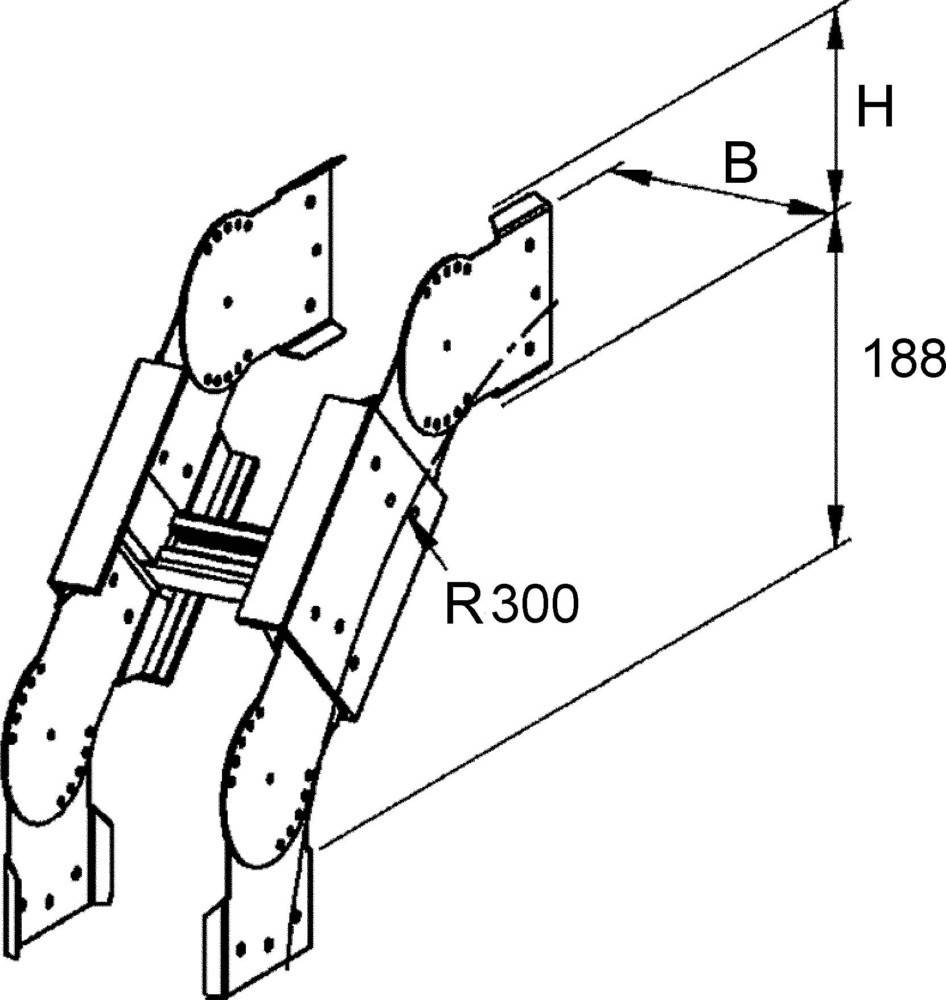

GFK-Bogen 2 x 45°, pultrudiert, mit ungelochten Seitenholmmittelstücken, mit Verbinderlaschen für den Anschluss sowie im Mittelstück mit nach oben offener gelochter Sprosse aus C-Profil mit ca. 15 mm Schlitzweite, zur Herstellung von 2 x 45° vertikal fallenden Kabelleiterverlauf, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: - Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. - Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. - Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Bogen 2 x 45° mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. Verwendung für : GFK-Kabelleiter UL 53... GFK-Kabelleiter ULL 53... Abmessungen (ca. Maße) H x B : 53 x 600 mm Abmessungen außen : 276 mm Radius R : 400 mm C-Profillochung : Ø 10 mm mittiger Abstand : 25 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich) EAN: 4013339106479
Geliefert wird: Niedax GFK-Bogen verstellbar 53x600mm ULLBA 53.600, Verpackungseinheit: 1 Stk., EAN: 4013339106479
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:NiedaxBezeichnung:GFK-Bogen verstellbar 53x600mmTyp:ULLBA 53.600Richtungsänderung:vertikal fallendAusführung des Seitenholms:Profil (offen)Seitenlochung:neinAusführung der Sprosse:Profil gelochtWinkel:verstellbarBogenausführung:glatter BogenScharnierend:neinKabelleiterhöhe:53 mmKabelleiterbreite:600 mmAusführung:integrierter VerbinderInnenradius:298 mmGeeignet für Funktionserhalt:neinWerkstoff:KunststoffWerkstoffgüte:GFKOberflächenschutz:sonstigeFarbe:grauRAL-Nummer:7032
Niedax GFK-Bogen verstellbar ULLBA 53.600: weitere Details
GFK-Bogen 2 x 45°, pultrudiert, mit ungelochten Seitenholmmittelstücken, mit Verbinderlaschen für den Anschluss sowie im Mittelstück mit nach oben offener gelochter Sprosse aus C-Profil mit ca. 15 mm Schlitzweite, zur Herstellung von 2 x 45° vertikal fallenden Kabelleiterverlauf, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: - Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. - Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. - Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Bogen 2 x 45° mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. Verwendung für : GFK-Kabelleiter UL 53... GFK-Kabelleiter ULL 53... Abmessungen (ca. Maße) H x B : 53 x 600 mm Abmessungen außen : 276 mm Radius R : 400 mm C-Profillochung : Ø 10 mm mittiger Abstand : 25 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich) EAN: 4013339106479
Geliefert wird: Niedax GFK-Bogen verstellbar 53x600mm ULLBA 53.600, Verpackungseinheit: 1 Stk., EAN: 4013339106479
Lieferumfang
- Geliefert wird: Niedax GFK-Bogen verstellbar 53x600mm ULLBA 53.600, Verpackungseinheit: 1 Stk., EAN: 4013339106479
