Niedax Wandausleger KTASS 800

Niedax Wandausleger KTASS 800

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:NiedaxBezeichnung:Wandausleger Typ:KTASS 800Länge:840 mmBreite:28 mmHöhe:283 mmGeeignet für Kabeltragsystembreite:50..800 mmAusführung:WandauslegerWinkel:90 °Max. sichere Arbeitslast nach IEC 61537:10000 NGeeignet für Funktionserhalt:neinWerkstoff:StahlWerkstoffgüte:sonstigeOberflächenschutz:feuerverzinktEinsatztemperatur:-20..120 °C
Niedax Wandausleger KTASS 800: weitere Details

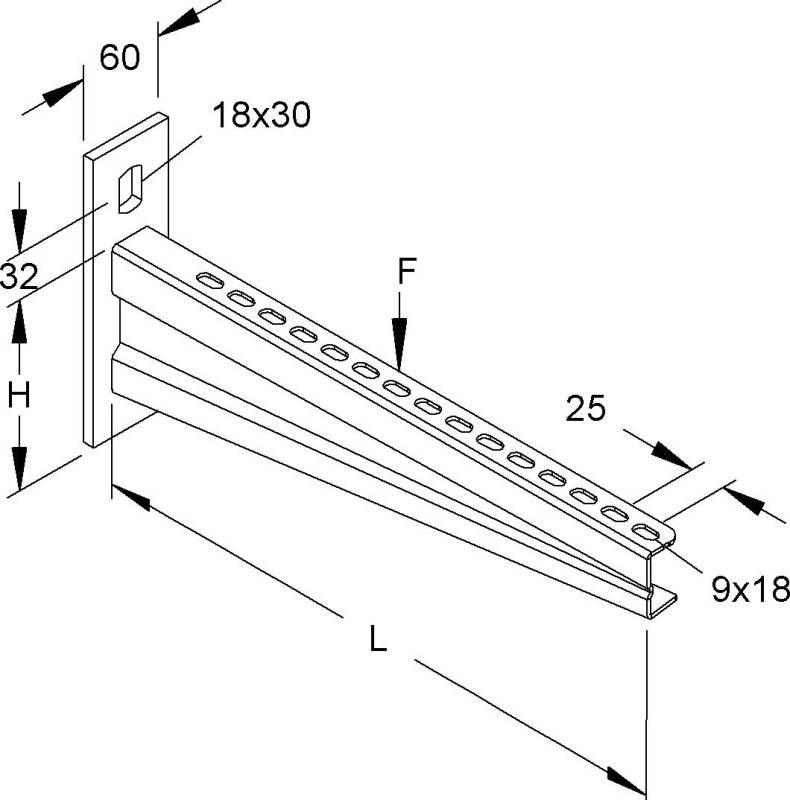

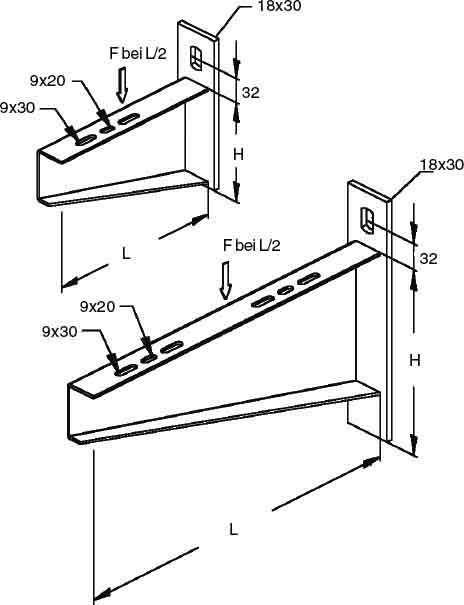

Wandausleger, sehr schwere Ausführung, zur Wandmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund (min. Beton C20/25) und Verwendung des Dübels DAZ 16X25 im ungerissenen Beton unter Berücksichtigung des Zulassungsbescheides ETA-18/0542. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. Abmessungen (ca. Maße) Auflagehöhe H : 183 mm Auflagelänge L : 830 mm Tragfähigkeit F bei L/2 : 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung. Tragfähigkeit F2 bei L/2 : 8,5 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Bedarf. Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 EAN: 4013339189274

Geliefert wird: Niedax Wandausleger KTASS 800, Verpackungseinheit: 1 Stk., EAN: 4013339189274
