NL-852ERS Multi-GNSS Engine-Modul RS-232,...
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
NL-852ERS Multi-GNSS Engine-Modul RS-232, u-blox 8
- - Niedriger Energieverbrauch
- - Patchantenne integriert
- - PPS-Signal-Ausgang
- - Serielle RS-232 Schnittstelle
- - Temperaturbereich -40°C bis 85°C
- - Unterstützt NMEA 0183 Protokolle
- - Verarbeitet bis zu 72 Satelliten
Technische Daten
- Produkt-Art
GPS Empfänger
- Schnittstellen
RS232
- Höhe
8 mm
- Breite
30 mm
- Tiefe
30 mm
- Gewicht
0.000
- Abm.
(B x H x T) 30 x 8 x 30 mm
- Kabel-Form
rund
- Ausführung
Anschlusskabel
- Kabel-Anwendung
Kaltgeräte
- Produkttypenbezeichnung
Zubehör PDA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1409239 NL-852ERS Multi-GNSS Engine-Modul RS-232,...
Beschreibung

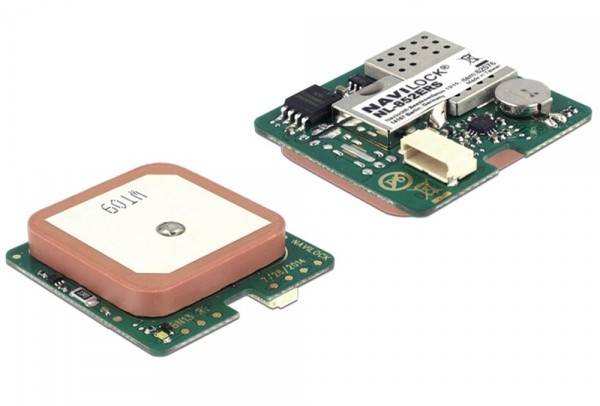

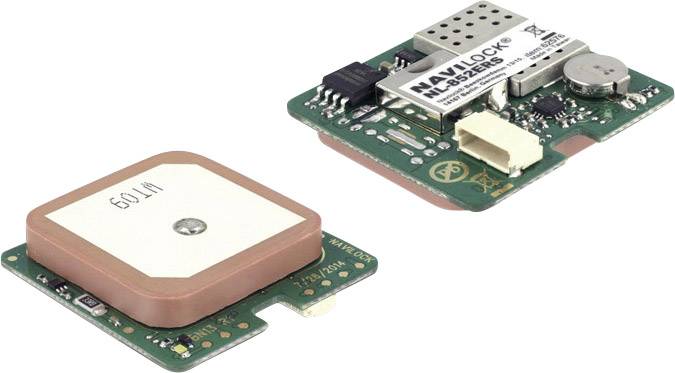

Navilock NL-852ERS - PPS Multi GNSS Engine Module, u-blox 8
GNSS-Module sind komplett fertig aufgebaute Empfänger mit Patchantenne, Stützbatterie usw.. Dabei nutzt diese Version die serielle Schnittstelle RS-232.
Systemvoraussetzungen: Gerät mit freier, serieller RS-232-SchnittstellePackungsinhalt: GNSS Engine-Modul Navilock Support-CDVerpackung: Poly-TascheAnschluss: WTB seriell RS-232Chipsatz: u-blox 8 UBX-M8030-KTFrequenz: GPS: L1, 1575.4200 MHz GLONASS: L1, 1602 (k x 0.5625) MHz BEIDOU COMPASS: B1, 1561.0980 MHz GALILEO: E1, 1575.4200 MHz QZSS: L1, 1575.4200 MHzVerarbeitete Satelliten: Signale von bis zu 72 Satelliten werden gleichzeitig verarbeitetUnterstützt: AssistNow online / offline, SBAS (WAAS, EGNOS, QZSS und MSAS) NMEA 0183 Protokolle (GGA, GSA, GSV, RMC, VTG)Auto-Baud-Rate: Bis zu 115200 bpsPPS-Signal: Auf Pin 6Update-Rate: Einfach GNSS - 18 Hz (z. B. GPS solo) mehrfach GNSS - 10 Hz (z. B. GPS+GLONASS)Empfindlichkeit: max. -167 dBmLED-Anzeige: Für GPS-StatusBetriebstemperatur: -40°C ~ 85°C ohne Akku -20°C ~ 60°C mit AkkuSpannungsversorgung: 5 V DCStromaufnahme: Max. 45 mAKaltstart: In ca. 26 SekundenHeißstart: In ca. 1 SekundePositionsgenauigkeit: 2.5 m CEP (Circular Error Probable) und 2 m CEP mit SBASMaße (L x B x H): ca. 30 x 30 x 7.9 mm
GNSS-Module sind komplett fertig aufgebaute Empfänger mit Patchantenne, Stützbatterie usw.. Dabei nutzt diese Version die serielle Schnittstelle RS-232.
Systemvoraussetzungen: Gerät mit freier, serieller RS-232-SchnittstellePackungsinhalt: GNSS Engine-Modul Navilock Support-CDVerpackung: Poly-TascheAnschluss: WTB seriell RS-232Chipsatz: u-blox 8 UBX-M8030-KTFrequenz: GPS: L1, 1575.4200 MHz GLONASS: L1, 1602 (k x 0.5625) MHz BEIDOU COMPASS: B1, 1561.0980 MHz GALILEO: E1, 1575.4200 MHz QZSS: L1, 1575.4200 MHzVerarbeitete Satelliten: Signale von bis zu 72 Satelliten werden gleichzeitig verarbeitetUnterstützt: AssistNow online / offline, SBAS (WAAS, EGNOS, QZSS und MSAS) NMEA 0183 Protokolle (GGA, GSA, GSV, RMC, VTG)Auto-Baud-Rate: Bis zu 115200 bpsPPS-Signal: Auf Pin 6Update-Rate: Einfach GNSS - 18 Hz (z. B. GPS solo) mehrfach GNSS - 10 Hz (z. B. GPS+GLONASS)Empfindlichkeit: max. -167 dBmLED-Anzeige: Für GPS-StatusBetriebstemperatur: -40°C ~ 85°C ohne Akku -20°C ~ 60°C mit AkkuSpannungsversorgung: 5 V DCStromaufnahme: Max. 45 mAKaltstart: In ca. 26 SekundenHeißstart: In ca. 1 SekundePositionsgenauigkeit: 2.5 m CEP (Circular Error Probable) und 2 m CEP mit SBASMaße (L x B x H): ca. 30 x 30 x 7.9 mm
Ausführung
- Anschluss: WTB seriell RS-232
- u-blox 8 UBX-M8030-KT Chipsatz
- Frequenzen: GPS: L1, 1575,4200 MHz; GLONASS: L1, 1602,5625 ~ 1615,5000 MHz; BEIDOU COMPASS: B1, 1561,0980 MHz; GALILEO E1, 1575,4200 MHz; QZSS L1, 1575,4200 MHz
- Verarbeitet die Signale von bis zu 72 Satelliten gleichzeitig
- Unterstützt AssistNow online/offline, SBAS (WAAS, EGNOS, QZSS und MSAS)
- Unterstützt NMEA 0183 Protokolle: GGA, GSA, GSV, RMC, VTG
- Auto Baud Rate bis zu 115200 bps
- PPS Signal auf Pin 6
- Update Rate: einfach GNSS: 18 Hz (z. B. GPS solo); mehrfach GNSS: 10 Hz (z. B. GPS+GLONASS)
- Empfindlichkeit max. –167 dBm
- LED-Anzeige für GPS-Status
- Betriebstemperatur: -40°C ~ 85°C ohne Akku; -20°C ~ 60°C mit Akku
- Spannungsversorgung: 5 V DC
- Stromaufnahme: max. 45 mA
- Kaltstart in ca. 26 Sekunden
- Heißstart in ca. 1 Sekunde
- Positionsgenauigkeit: 2,5 m CEP (Circular Error Probable) und 2 m CEP mit SBAS.
