Offene Mehrbereichsblindniete mit Sollbruchdorn großer Flachkopf Alu/Stahl 4,8 x 10

Blindniet aus Metall, bestehend aus einem flachen Kopf und einem langen, schlanken Stift, auf weißem Hintergrund abgebildet.

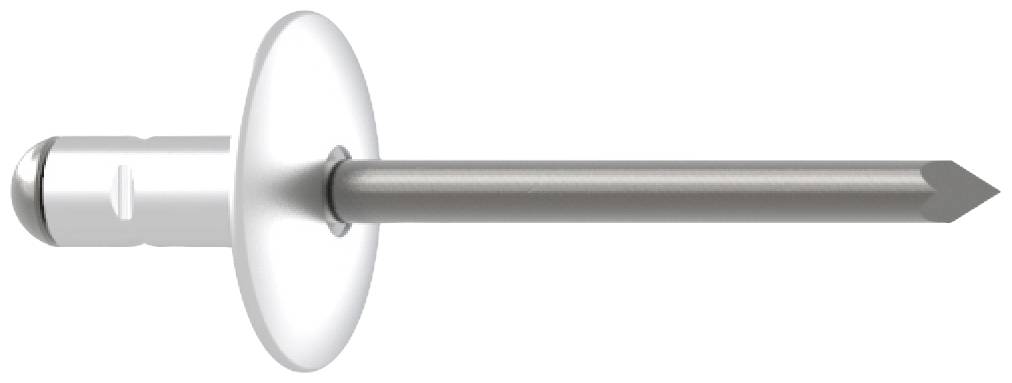

Beidseitige Nagelanker aus Metall mit runder Flanschkopf und spitzem Schaft. Verwendet für Bauanwendungen.

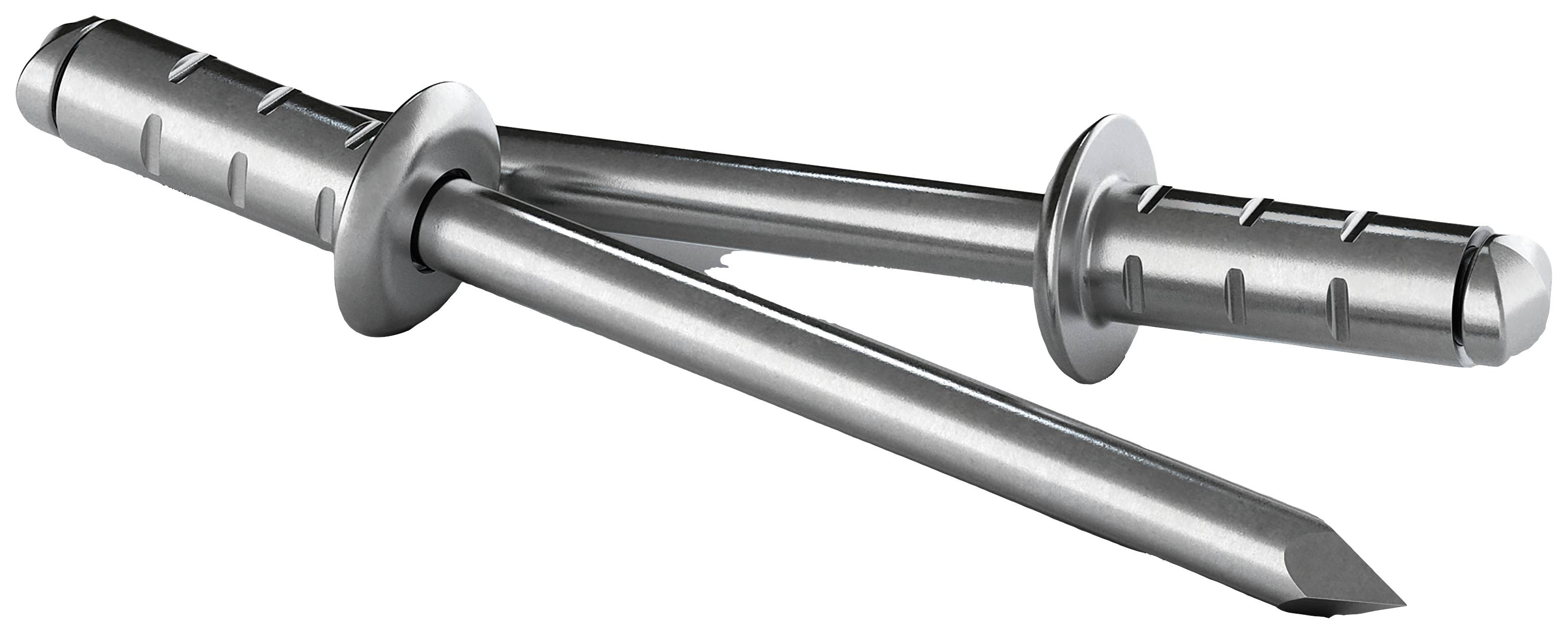

Zwei Metallspreizdübel auf hellem Hintergrund. Ein Spreizdübel liegt über dem anderen. Sie haben glatte Oberflächen mit Rillen.

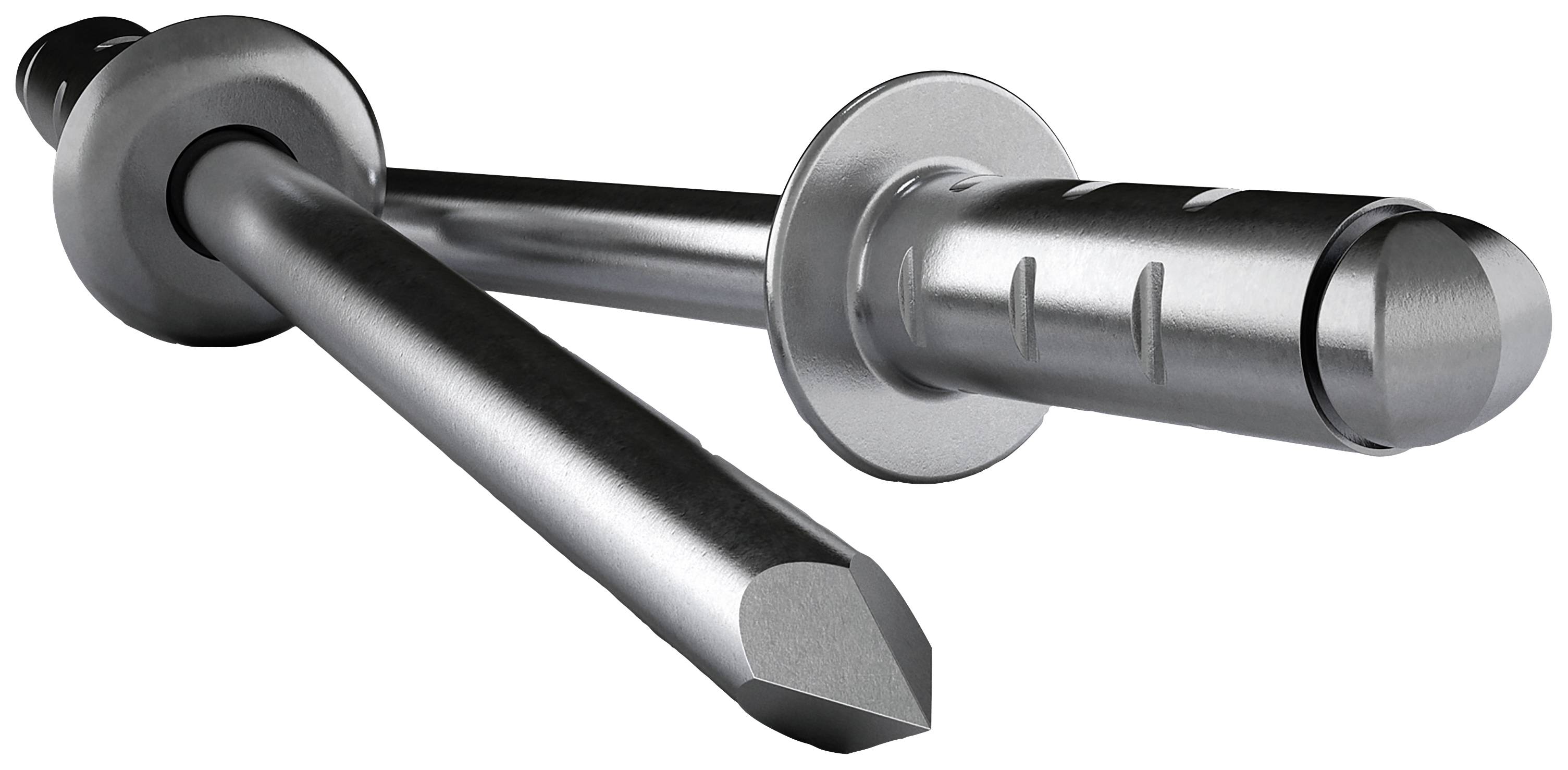

Zwei Metallschrauben mit flachrunden Köpfen und glatter Oberfläche, geeignet für Bau- oder Befestigungszwecke.

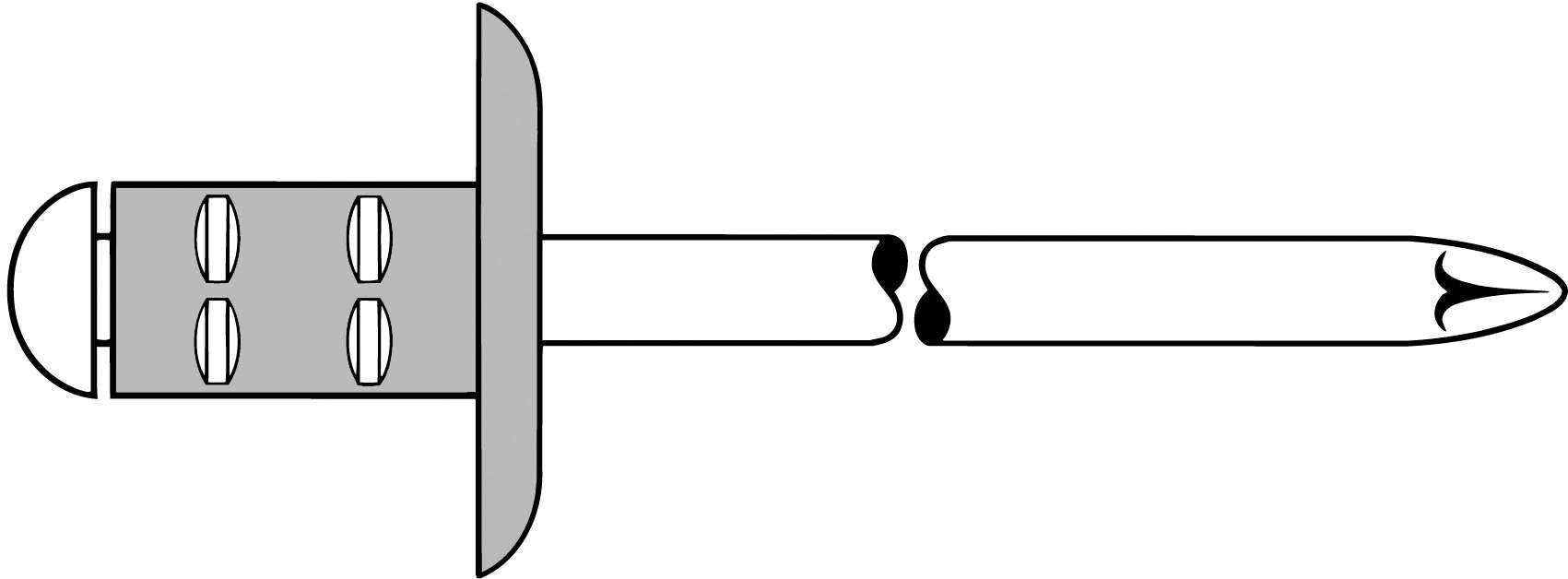

Eine technische Zeichnung eines Hohlnietes mit Schaft, Kopf und Hülse. Zeigt eine seitliche Ansicht mit Details der Konstruktion.

1/5

Produkt-Art

Mehrbereichsblindniete

Länge

10 mm

Material (Dorn)

Stahl

Material (Hülse)

Aluminium

Gewinde-Maß

4.8 mm

Sofort-Lieferung Mo., 31. Aug.

3000 Set(s)

Verkauf und Versand:

Unter-Profis AGB

versandkostenfrei ab 74,90 € Bestellwert bei diesem Anbieter

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 250 St.)

Set(s)

Gesamt (18,77 € / Stück)

18,77 €

zzgl. MwSt.

6,45 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 11. Sept.

Versand

23,52 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Setzkopf-Durchmesser: 16 mm, Niet: Alu, Dorn: Stahl, verzinkt, RoHS-konform: Ja

Herstellerinformation

Highlights & Details

Bohrloch-Ø: 4.9 mm
Form: Großkopf
Hohlniet: Aluminium
Inhalt: 250 Stück
Marke: GESIPA
Material: Aluminium / Stahl
Nietdorn: Stahl
Nietschaft Länge: 10 mm
Nietschaft d x l: 4,8 x 10 mm K16
Nietschaft Ø: 4.8 mm
nietbare Materialstärke: 0,5 - 6,5 mm

Technische Daten

Nietschaft Ø: 4,8 mm
Nietschaft Länge: 10 mm
Nietschaft d x l: 4,8 x 10 mm K16
nietbare Materialstärke: 0,5 - 6,5 mm
Bohrloch-Ø: 4,9 mm
Material: Aluminium / Stahl
Form: Großkopf
Nietdorn: Stahl
Inhalt: 250 Stück
Hohlniet: Aluminium
Marke: GESIPA

Produkt-Art: Mehrbereichsblindniete

Länge: 10 mm

Inhalt: 250 St.

Material (Dorn): Stahl

Material (Hülse): Aluminium

Gewinde-Maß: 4.8 mm

Material: Aluminium

Klemmbereich max.: 6.5 mm

Klemmbereich min.: 0.5 mm

Hohlnietdurchmesser: 4.8 mm

Hohlnietlänge: 10 mm

Klemmbereich: 0.5 - 6.5 mm

Kopf-Ø: 16

Kopf-Höhe: 2.2 mm

Lochdurchmesser: 4.9 mm

Material-Eigenschaft: blank

Material-Eigenschaft (Dorn): verzinkt

Material-Eigenschaft (Hülse): blank

Nietdorndurchmesser: 2.7 mm

Scherkraft: 1500 N

Kopfform: Flachkopf

Zugkraft (max.): 2300 N

Herstellerfarbe: Aluminium (hell)

UKCA: nicht relevant

Beschreibung

Technische Daten:
Nenndurchmesser: 4,8 mm
Nennlänge: 10 mm
Setzkopf-Durchmesser: 16 mm
Höhe Setzkopf: 1,8 mm
Klemmbereich: 0,5 - 6,5 mm
Bohrnenndurchmesser: 4,9 mm
Kopfform: großer Flachkopf
Werkstoff: Alu/Stahl
Hülse (Niet): Aluminium
Dorn: Stahl, verzinkt
Verpackungsinhalt: 250RoHS-konform: JaEinsatzbereich:
Hauptsächlich wurde die Blindniet-Technik für Montagen an Hohlprofilen und ähnlichen nur einseitig zugänglichen Anwendungen entwickelt.
Mittlerweile wird das Verfahren aber durch sein einfaches, schnelles und somit wirtschaftliches Prinzip in vielen Montageanwendungen eingesetzt. Montage:
Blindniet von der Werkstück-Vorderseite in das Bohrloch einführen.
Der Zugdorn muss bis zur Kopfanlage vom Mundstück des Setzwerkzeugs aufgenommen werden.
Beim Betätigen des Setzwerkzeugs wird die Niethülse umgeformt und die Werkstücke zusammengepresst.
Der Nietdorn reißt an der Sollbruchstelle ab - die Nietverbindung ist fertiggestellt. Ermittlung der benötigten Nietnennlänge:
Zur Ermittlung der benötigten Nietlänge kann man bei Blindnieten mit glatten Nietschäften und Kopftypen A, B, C oder ähnlich in der Regel folgende Faustformel anwenden:
Klemmlänge (Materialdicke) + 1x Niet-Nenndurchmesser = Niet-Nennlänge
Liegt das Ergebniss zwischen zwei Nennlängen, die nächst größere Nennlänge wählen.
