Startseite
Elektromechanik Relais Printrelais, Steckrelais

Panasonic APF30224 Printrelais 24 V/DC 6 A 1 Wechsler 1 St.

EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:

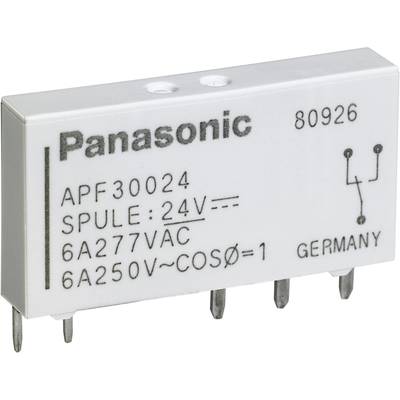

Panasonic-Relais APF30024, 24V-Spule, für 6A, 277VAC und 250V~. Herkunft: Deutschland.
Abbildung ähnlich
Panasonic-Relais APF30024, 24V-Spule, für 6A, 277VAC und 250V~. Herkunft: Deutschland.

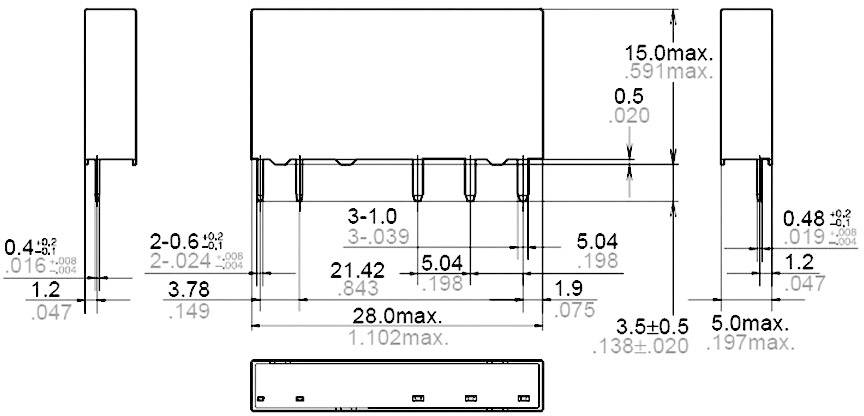

Technische Zeichnung eines elektronischen Bauteils. Zeigt Maße wie Breite (28,0 mm) und Höhe (15,0 mm) sowie Abstand der Pins.

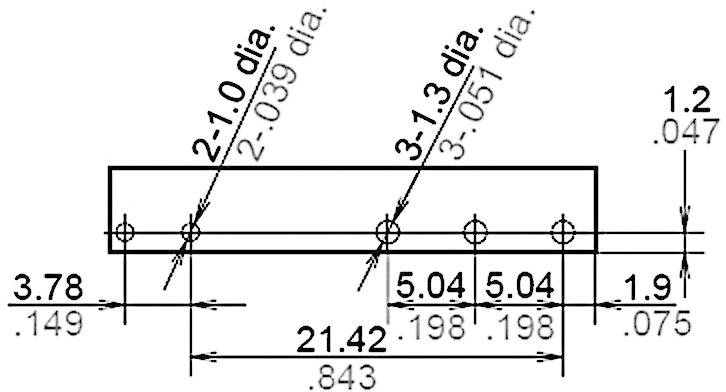

Technische Zeichnung eines rechteckigen Bauteils mit fünf Bohrlöchern und Maßangaben in Zoll, detaillierte Abstände und Durchmesser.

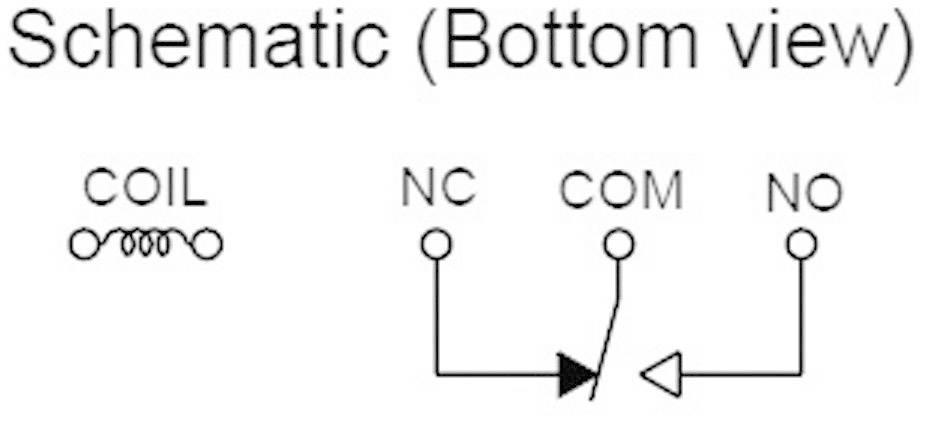

Schema der Unteransicht eines Relais mit Beschriftungen: 'COIL' für Spule, 'NC' für Schließer, 'COM' für gemeinsame Verbindung, 'NO' für Öffner.
1/4
Abbildung ähnlich
Produkt-Art
Printrelais
Nennspannung Spule
24 V/DC
Ansteuerart
monostabil, 1 Spule
Kontaktart
1 Wechsler
Schaltspannung (max.)
250 V/AC
Datenblatt (PDF)
English
Panasonic


994 Stück
Verkauf und Versand:

Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
3,61 € €
10
7% = 0,27 €
3,34 € €
25
11% = 0,38 €
3,23 € €
50
12% = 0,45 €
3,16 € €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €

Anzahl

Gesamt (3,61 € / Stück)
€
Rechtliche Bedenken melden
  • Technische Daten
  • Varianten
  • Dokumente & Downloads
  • Beschreibung
  • Wird oft zusammen gekauft
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Produkt-Art

Printrelais

Typ

APF30224

Nennspannung Spule

24 V/DC

Ansteuerart

monostabil, 1 Spule

Widerstand (Spule)

3388 Ω

Kontaktart

1 Wechsler

Kontaktmaterial

AgNi

Schaltspannung (max.)

250 V/AC

Schaltstrom (max.)

6 A

Max. Schaltleistung

1500 VA

Luft-/Kriechstrecke (Spule/Kontakte)

8 mm

Anschluss

Lötpins

Min. Temperatur

-40 °C

Max. Temperatur

+85 °C

Länge

28 mm

Breite

5 mm

Höhe

15 mm

Abm.

(L x B x H) 28 x 5 x 15 mm

Inhalt

1 St.

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Widerstand (Spule)
Kontaktart
Nennspannung Spule

Panasonic APF30224 Printrelais 24 V/DC 6 A 1 Wechsler 1 St.
Panasonic APF30224 Printrelais 24 V/DC 6 A 1 Wechsler 1 St.

505393


Dieser Artikel
3388 Ω
1 Wechsler
24 V/DC
Panasonic APF10205 Printrelais 5 V/DC 6 A 1 Schließer 1 St.
Panasonic APF10205 Printrelais 5 V/DC 6 A 1 Schließer 1 St.

505386


147 Ω
1 Schließer
5 V/DC
Panasonic APF10212 Printrelais 12 V/DC 6 A 1 Schließer 1 St.
Panasonic APF10212 Printrelais 12 V/DC 6 A 1 Schließer 1 St.

505387


847 Ω
1 Schließer
12 V/DC
Panasonic APF10224 Printrelais 24 V/DC 6 A 1 Schließer 1 St.
Panasonic APF10224 Printrelais 24 V/DC 6 A 1 Schließer 1 St.

505389


3388 Ω
1 Schließer
24 V/DC
Panasonic APF30205 Printrelais 5 V/DC 6 A 1 Wechsler 1 St.
Panasonic APF30205 Printrelais 5 V/DC 6 A 1 Wechsler 1 St.

505391


147 Ω
1 Wechsler
5 V/DC
Panasonic APF30212 Printrelais 12 V/DC 6 A 1 Wechsler 1 St.
Panasonic APF30212 Printrelais 12 V/DC 6 A 1 Wechsler 1 St.

505392


847 Ω
1 Wechsler
12 V/DC

Dokumente & Downloads

Datenblatt

English

Datenblatt 505393 Panasonic APF30224 Printrelais 24 V/DC 6 A 1 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 505393 Panasonic APF30224 Printrelais 24 V/DC 6 A 1 Wechsler 1 St.

Beschreibung

Schmales Leistungsrelais für Netzanwendung. Luft- und Kriechstromstrecke größer 8 mm. Geringe Leistungsaufnahme und großer Schaltleistungsbereich. Erfüllt die EN 60335-1 (Glühdrahtprüfung) und die Isolationsanforderungen nach EN/IEC 61810-1.
Anwendung: Interfaceapplikationen, Fabrikautomation, SPS-Steuerungen, Industrie- und Automatisierungstechnik, Haushaltsapplikationen.

Hinweise

Zulassungen: VDE, UL, C-UL.

Beschreibung

Schmales Leistungsrelais für Netzanwendung. Luft- und Kriechstromstrecke größer 8 mm. Geringe Leistungsaufnahme und großer Schaltleistungsbereich. Erfüllt die EN 60335-1 (Glühdrahtprüfung) und die Isolationsanforderungen nach EN/IEC 61810-1.
Anwendung: Interfaceapplikationen, Fabrikautomation, SPS-Steuerungen, Industrie- und Automatisierungstechnik, Haushaltsapplikationen.

Hinweise

Zulassungen: VDE, UL, C-UL.
