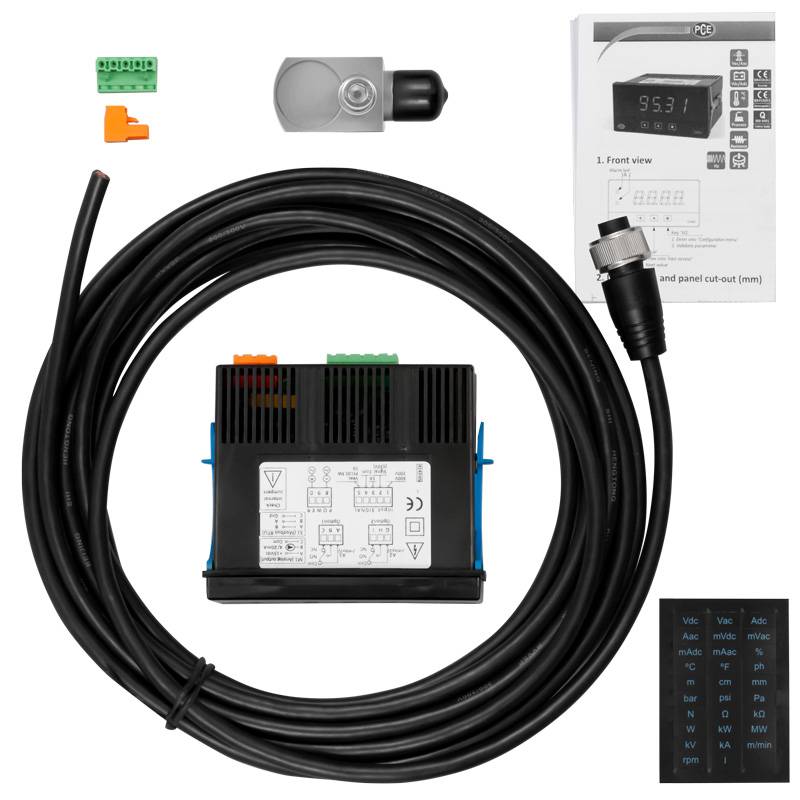

PCE Instruments Beschleunigungsaufnehmer PCE-PVS 30-DPD-U inkl. Anzeige |misst bis ± 12,7 mm/s |3 … 1500 Hz |MIL-C-5015-0

PCE Instruments Beschleunigungsaufnehmer PCE-PVS 30-DPD-U inkl. Anzeige |misst bis ± 12,7 mm/s |3 … 1500 Hz |MIL-C-5015-1

1/2

Datenblatt (PDF)

Lieferung Do., 10. Dez. 2026

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (617,65 € / Stück)

617,65 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-PVS 30-DPD-U

Beschleunigungsaufnehmer PCE-PVS 30
horizontale oder vertikale Montage
Prozessignalausgang
MIL-C-5015 Anschluss
M6 Prozessanschluss
verschiedene Messbereiche
robuste Bauweise
Einbauanzeige PCE-DPD-U
Frontseitig IP 65
verschiedene Einheiten möglich
Digitalanzeige für den Industrieprozess
optionale Ausgänge
4-stellige Digitalanzeige
viele Sensoren anschließbar

Technische Daten

Beschleunigungsaufnehmer PCE-PVS 30
Messbereich ± 12,7 mm/s
Frequenzbereich 3 ... 1500 Hz
Ausgang 2 Leiter 4 ... 20 mA
Empfindlichkeit < 5%
Schocklimit ± 1000 g
Spannungsversorgung 12 ... 24 V DC in Stromschleife
Isolation gegen Masse > 108 Ohm
Ausgangsimpedanz < 100 Ohm
Bauform Seitlichter Anschluss
Elektrische Anschlüsse
Pin A: + 4 ... 20 mA
Pin B: - 4 ... 20 mA
Anschlussart 2 Pin MIL-C-5015
Betriebstemperatur -40 ... 85 °C
Abmessungen 23 x 23 x 25 mm
Montagegewinde M6
Beschleunigungsaufnehmer PCE-PVS 30
Eingang
2-, 3- Leiter PT100, PT500, PT1000, Ni100, Ni200, Ni1000
Thermoelemente Typ K, J, E, N, L, R, S, B, T, C
Potentiometer: 500 ... 20 kOhm
Widerstand: 5k ... 50kOhm
Prozesssignale: 4 ... 20 mA, 0 ... 10 V
Frequenz: 0 ... 100 Hz
DC-Spannung: 60 mV, 200 mV 2 V, 20 V, 200 V, 600V
DC-Strom: 20 mA, 5 A
AC-Spannung: 2 V, 20 V, 200 V, 600 V
AC-Strom: 20 mA, 5 A
Messrate 3 / Sekunde
Auflösung 16 Bit
Genauigkeit 0,1 %
Innenwiderstand
Spannungsmessung: 1 MΩ
Strommessung: 12 Ω
Skalierung 21 Punkte
Anzeige 4-Stellige 7-Segment LED-Anzeige, dreifarbig
Anzeigebereich -1999 ... 9999
Ausgänge Relais, Anaog, Seriel mit optionalen Ausgangskarten
Umgebungstemperatur
Im Betrieb: 0 °C ... 55 °C
Lagerung: -20 °C ... +70 °C
Abmessungen Digitalanzeige 96 mm x 48 mm x 91 mm
Schalttafelausschnitt 92 mm x 45 mm (nach DIN)
Versorgungsspannung 18 ... 265 V AC/DC
Schutzart Front: IP 65
Gewicht < 200 g
Montage Montageclips mit Klemmschrauben, Elektrischer Anschluss über Klemmleiste
Gehäuse Digitalanzeige Robustes Kunststoffgehäuse

Grundgenauigkeit: 0.1 %

Produkt-Art: Beschleunigungsmesser

Messfunktion: Beschleunigung
Frequenz
Spannung DC
Spannung AC
Strom
Strom DC
Strom AC
Widerstand
Spannung

Anzeige: LED

Betriebsspannung (Details): 265 V/AC

Abm.: (L x B x H) 48 x 91 x 91 mm

Gewicht: 1200 g

Breite: 91 mm

Höhe: 91 mm

Länge: 48 mm

Typ: PCE-PVS 30-DPD-U

Dokumente & Downloads

Datenblatt

Datenblatt 3594487 PCE Instruments Beschleunigungsaufnehmer PCE-PVS 30-DPD-U inkl. Anzeige |misst bis ± 12,7 mm/s |3 … 1500 Hz |MIL-C-5015

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3594487 PCE Instruments Beschleunigungsaufnehmer PCE-PVS 30-DPD-U inkl. Anzeige |misst bis ± 12,7 mm/s |3 … 1500 Hz |MIL-C-5015

Beschreibung

Beschleunigungsaufnehmer zur Überwachung der Schwinggeschwindigkeit / 4 ... 20 mA Ausgang
MIL-C-5015 Anschluss / 3 ... 1500 Hz Bandbreite

Der Beschleunigungsaufnehmer ist für die kontinuierliche Überwachung der Schwinggeschwindigkeit entwickelt worden. Den Beschleunigungsaufnehmer gibt es in verschiedenen Ausführungen. Je nach Art des Beschleunigungsaufnehmers wird zwischen Bauform und Messbereich unterschieden. Der Beschleunigungsaufnehmer misst die Schwinggeschwindigkeit im Bereich von ± 12,7 mm/s bzw. ± 25,4 mm/s im Frequenzbereich zwischen 3 Hz und 1500 kHz.

Die gemessene Schwinggeschwindigkeit wird als 4 ... 20 mA Prozesstrom ausgegeben. Der Vibrationssensor wird in Stromschleife über einen MIL-C-5015-Verbinder mit einer Steuerung oder Prozessanzeige verbunden. Je nach Bauform ist die Anschlussbuchse senkrecht oder waagerecht am Beschleunigungsaufnehmer angebracht. Betrieben werden kann der Beschleunigungsaufnehmer mit einer Spannung von 12 ... 24 V DC.

Einbauanzeige PCE-DPD-U
Universalanzeige für verschiedene Signale / 4-stellig / optionale Ausgangskarten / modularer Aufbau / IP65 Front

Das Einbau-Messinstrument ist konfigurierbar als AC- und DC-Voltmeter (bis zu 600 Vac / DC), AC- und DC-Amperemeter (bis zu 5 AAC / DC). Weiterhin zeigt das Einbau-Messinstrument Messwerte von Prozesssignalen (mA, VDC), Thermoelemente, resistive Temperatursensoren (Pt, Ni, PTC und NTC), Widerstände, Potentiometer und Frequenz an. Das Einbau-Messinstrument ist über die Fronttasten konfigurierbar. Eingebaut wird das Einbau-Messinstrument in einen Schalttafelausschnitt mit der Standardgröße 96 x 48 mm (1/8 DIN). Der Messwert ist mit 4 Stellen (9999 / -1999) skalierbar.

Ebenso stehen eine Schnellzugriffsfunktion auf Alarmsollwerte, externe Steuerung zur Aktivierung vordefinierter Funktionen, Eco-Modus für geringen Verbrauch, wählbare doppelte Skalierung, 5 konfigurierbare Helligkeitsstufen an dem Einbau-Messinstrument zur Verfügung. Ein einzelnes Universalnetzteil 18 ... 265 V AC / DC macht das Einbau-Messinstrument zu einem einfach einzusetzenden Prozessmessgerät. Optionale Module für Ausgang und Steuerung (Relais, Analogausgang, Modbus RTU) stehen dem Nutzer des Einbau-Messinstruments bereit.
