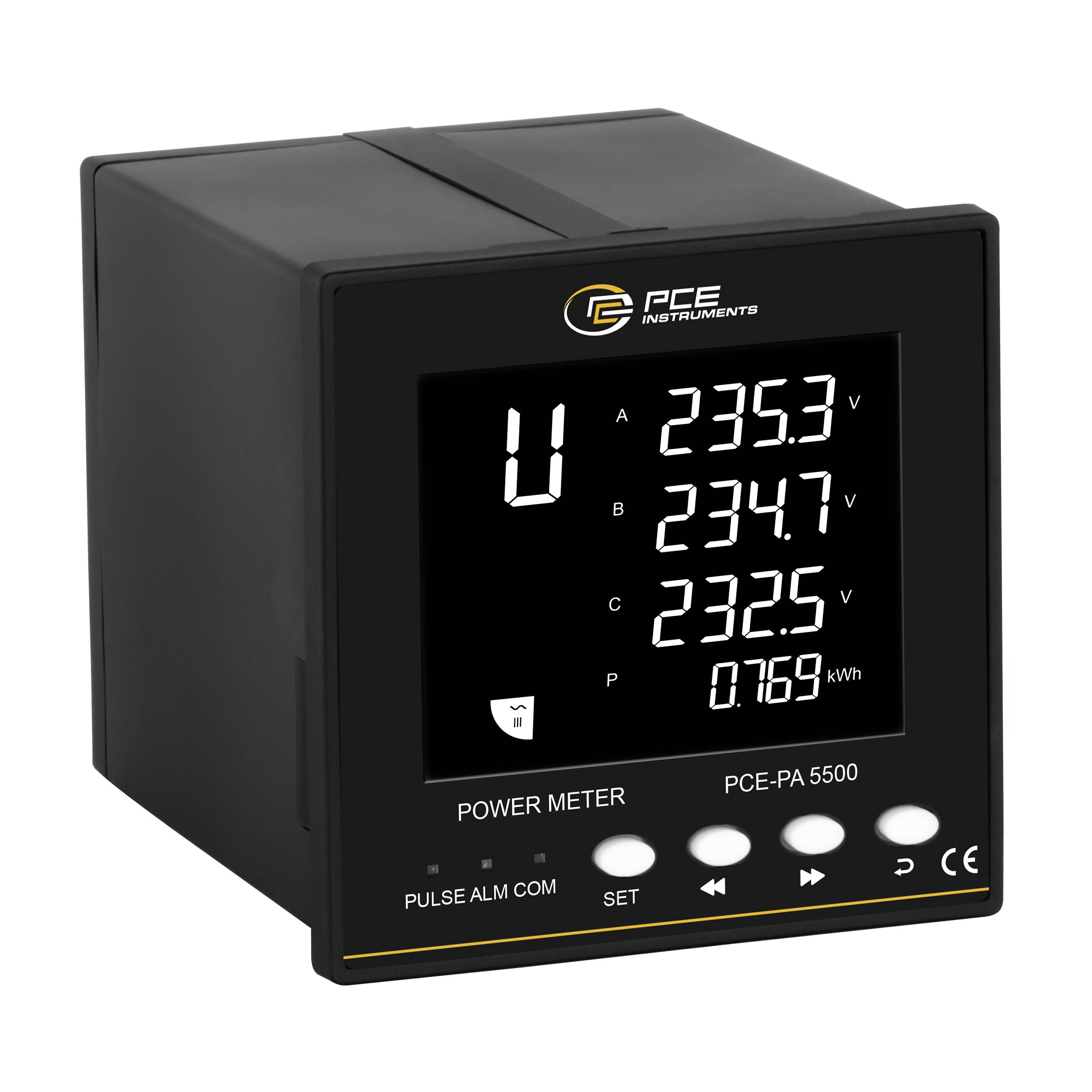

Schwarzes PCE Instruments Stromzählgerät mit Spannungswerten für die Phasen A, B und C sowie Energieverbrauch in kWh.

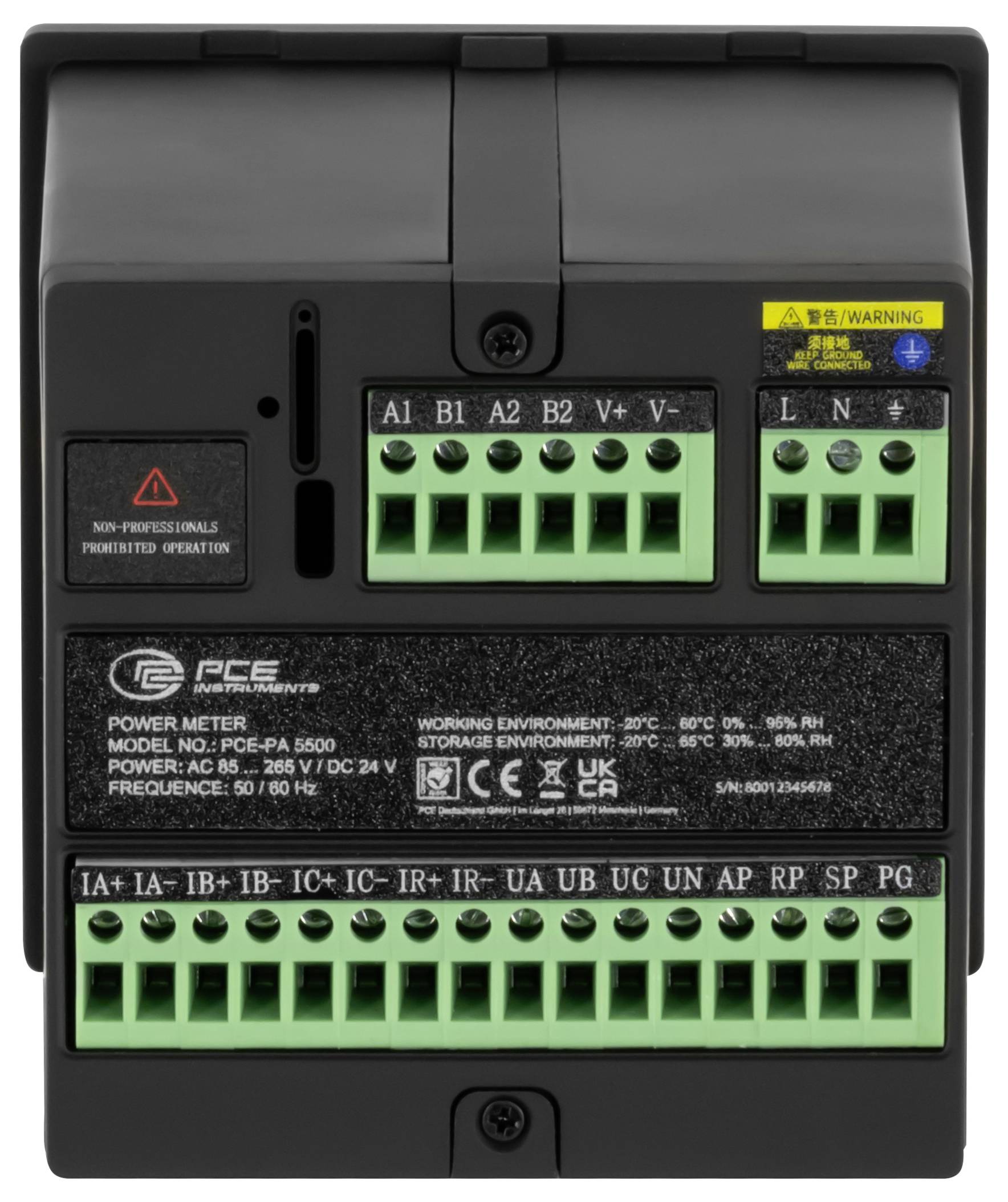

Rückansicht eines PCE-Stromzählers mit beschrifteten grünen Schraubklemmen für Steuerungs- und Stromversorgungsverbindungen.

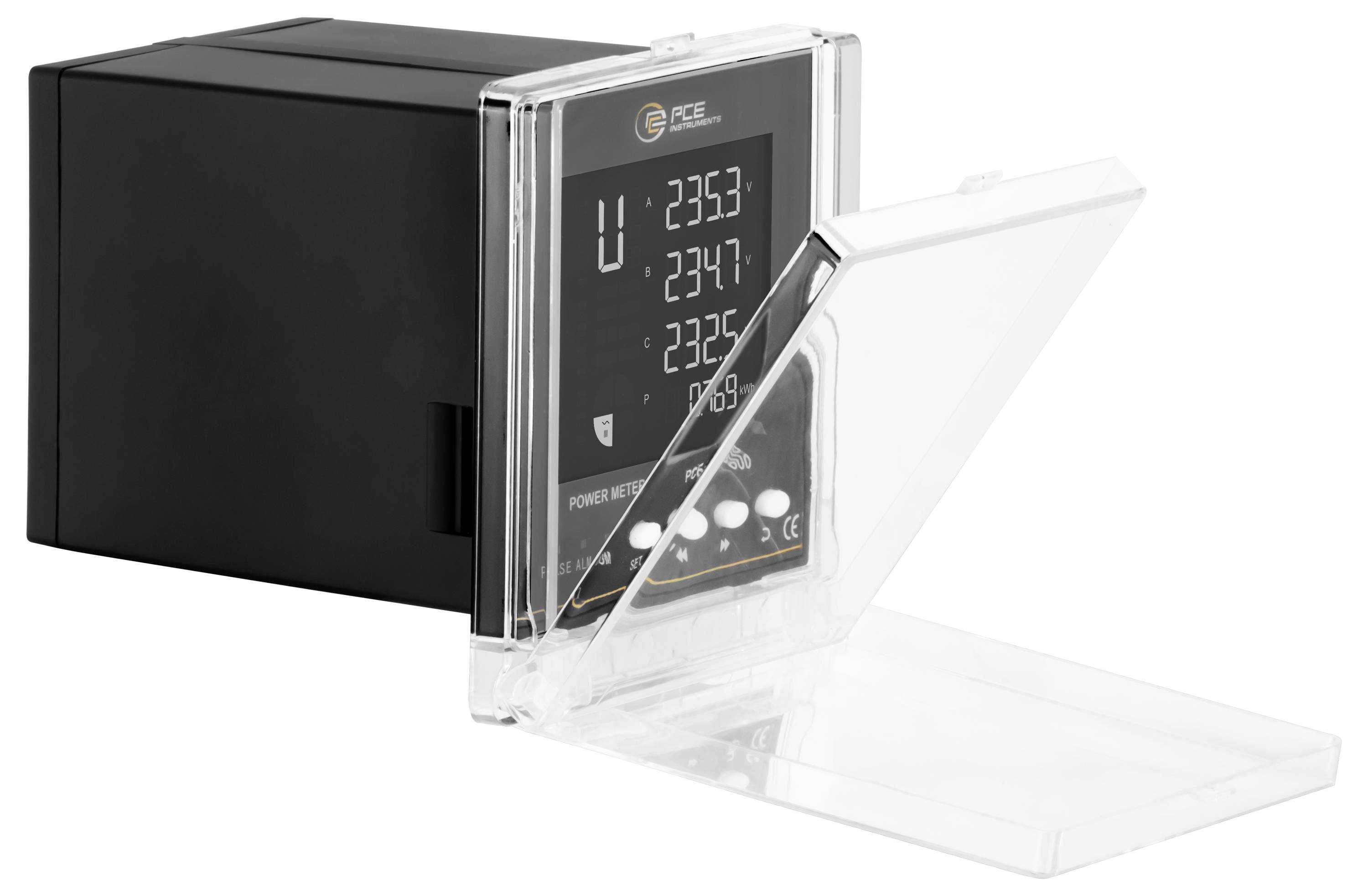

Schwarzes elektronisches Gerät mit durchsichtigem Scharnierdecker offen, mit digitalem Display und Steuertasten auf der Vorderseite.

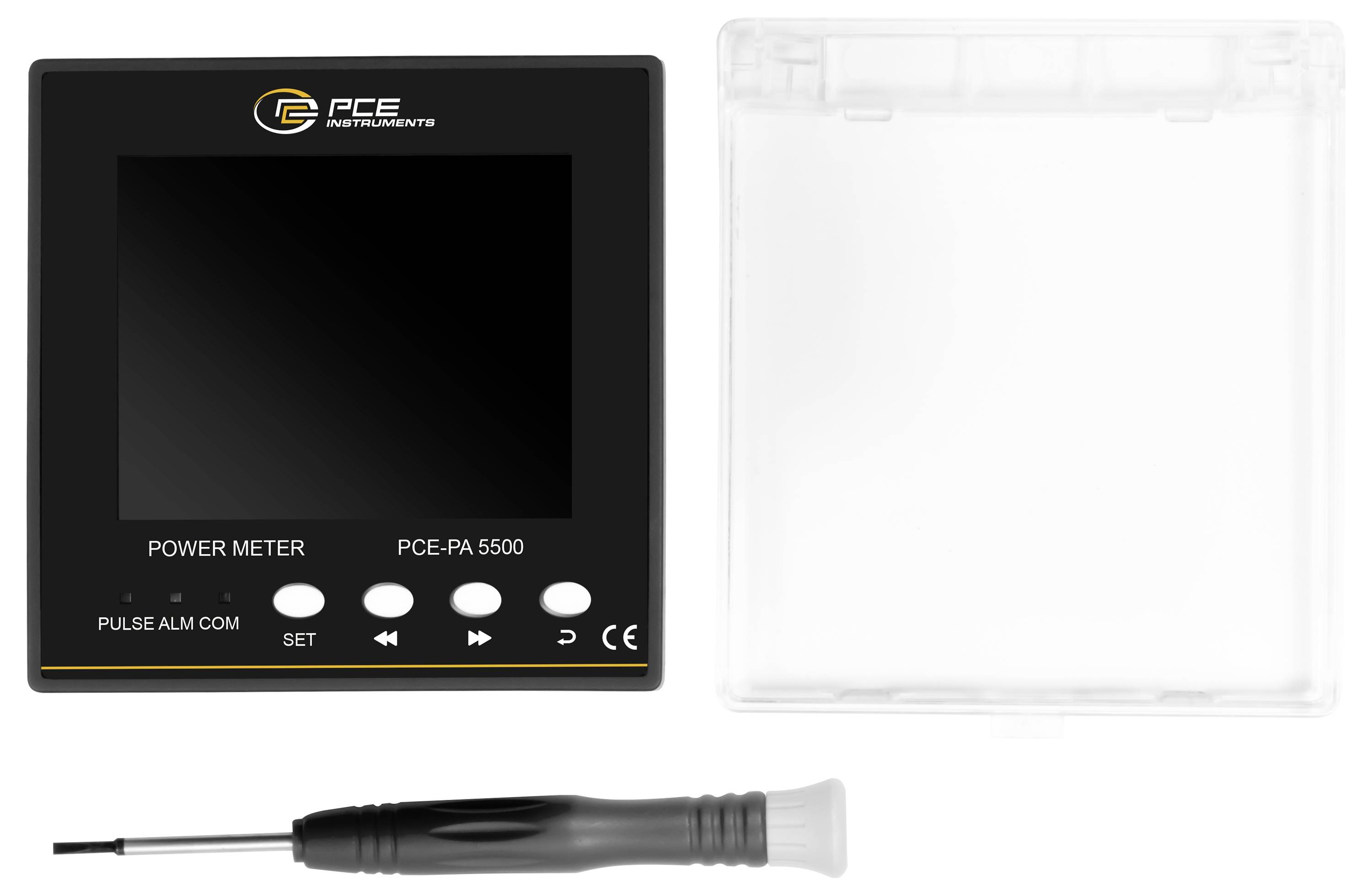

PCE Instruments Leistungsmessgerät mit leerem Display, durchsichtiger Schutzkappe und Messsonde-Zubehörkabel auf weißem Hintergrund gezeigt.

1/4

Datenblatt (PDF)

Sofort-Lieferung morgen

3 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (126,04 € / Stück)

126,04 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-PA 5500

Wechselspannung: 30 ... 264 V
Wechselstrom direkt: 0,025 mA ... 5 A
Energiezähler
RS485 Modbus Schnittstelle
Genauigkeitsklasse: 0,5
Schwarz-Weiß LCD Display hochauflösend

Technische Daten

Wechselspannung AC
Messbereich 30 V ... 264 V
Auflösung 0,1 V
Genauigkeit 0,5 %
Überlast 1500 VAC kontinuierlich, 2500 VAC, 50 ... 60 Hz für eine Minute
Wechselstrom AC
Messbereich 0,025 A ... 5 A
Auflösung 0,01 A
Genauigkeit 0,5 %
Überlast 10-fach RMS für 1s.
Wirkleistung
Messbereich 0,75 W ... 1320 W
Auflösung 0,01 W
Genauigkeit 0,5 %
Leistungsfaktor
Messbereich -1 ... +1
Auflösung 0,001
Genauigkeit 0,5 %
Frequenz
Messbereich 45 Hz ... 65 Hz
Auflösung 0,01 Hz
Genauigkeit 0,5 %
Oberwellenmessung (Harmonische)
Messbereich 1 (Ordnungszahl) ... 50 (Ordnungszahl)
Strombereich 20 ... 100 %
Spannungsbereich 0.1 ... 100 %
Allgemeine technische Daten
Display Typ LCD mit Beleuchtung
Displaygröße 3,4 Zoll
Schnittstelle RS485
Norm(en) IEC 62053-22, GB/T18215.322-2008, IEC61010-1
Phasenverschiebung 0 ... 359.9 °
Schalttafelausschnitt 96x96 mm
Menüsprache Englisch
Schutzklasse (Gerät) IP20
Spannungsversorgung 100 ... 260 VAC, ca. 5 W
Gewicht 474 g
Tiefe 110 mm
Betriebsbedingungen -20 ... 60 °C , 0 ... 95 % r.F
Lagerbedingungen -20 ... 65 °C , 30 ... 80 % r.F
Akku/Batterie 1x 3 V CR1225 , Lithium
Kapazität 50 mAh

Stecker: Schutzkontaktstecker

Produkt-Art: Netz-Analysegerät

Anzeige (Details): 3,4 Zoll LCD-Display

Phasen-Erkennung: Ja

Schutzleiter-Erkennung: Nein

: Werksstandard (ohne Zertifikat)

Spannungs-Versorgung (Details): 100 … 260 V/AC

Abm.: (L x B x H) 96 x 96 x 120 mm

Gewicht: 474 g

Messart: 3phasig
1phasig

Besonderheiten: Energiemessungen
Grafisches Display

Breite: 96 mm

Höhe: 120 mm

Länge: 96 mm

Schnittstellen: RS-485

Dokumente & Downloads

Datenblatt

Datenblatt 3192934 PCE Instruments Leistungsmesser PCE-PA 5500 Wechselspannung 30...264 V |Genauigkeitsklasse 0,5 |Energiezähler |RS485

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3192934 PCE Instruments Leistungsmesser PCE-PA 5500 Wechselspannung 30...264 V |Genauigkeitsklasse 0,5 |Energiezähler |RS485

Beschreibung

Der Leistungsmesser ist ein kompaktes Instrument zur Messung und Anzeige von diversen Netzparametern in dreiphasigen Netzen. Dieser Leistungsmesser kann die Energiewerte von einzelnen Verbrauchern oder von elektrischen Abzweigen erfassen. Neben den Spannungen und Strömen wird die Schein-, Blind- und Wirkleistung sowie die Wirk- und Blindenergie gemessen und auf dem 68 x 55 mm großen Display angezeigt. Des weiteren ist in diesem Leistungsmesser eine RS485-Schnittstelle integriert über welche eine Integration in bestehende Anlagen ermöglicht wird. Die Kommunikation der RS485-Schnittstelle wird anhand des Modbus RTU Protokolls abgewickelt. So wird die Möglichkeit geboten, Messwerte aus dem Leistungsmesser auszulesen, oder Geräteeinstellungen zu lesen und zu ändern.

Der Leistungsmesser ist für den Schalttalfeleinbau mit einem Ausschnitt von 96x96 mm. Im Lieferumfang befindet sich eine durchsichtige Tür die an die Front befestigt werden kann, und somit das Gerät gegen Staub und Nässe schützt. Neben der vielen Messfunktionen bietet der Leistungsmesser Alarmfunktionen. Die stabile Stromversorgung hat für jeden Netzbetreiber oberste Priorität. Um Schwankungen in der Stromqualität und Störungen zu vermeiden, müssen Netzüberwachung, Steuerung und Automatisierung angepasst und optimiert werden.
