PCE Instruments Oszilloskop PCE-OC 50 mit Multimeter und Signalgenerator |2-Kanal |10 MHz Bandbreite |50 MS/s Abtastrate
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (84,03 € / Stück)
84,03 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-OC 50
- 2-Kanal Oszilloskop
- Bandbreite: 10 MHz, Abtastrate: 50 MS/s
- Multimeter-Funktionen
- Spannung, Strom, Widerstand
- Kapazität, Kontaktlose Spannungserkennung
- Signalgenerator: 1 Hz ... 2 MHz
Technische Daten
- Gleichspannung DC
- Messbereich 0 ... 9,999 V
- Auflösung 0,001 V
- Genauigkeit ±0,5 % v.Mw. + 3 Digits
- Gleichspannung DC
- Messbereich 10 ... 99,99 V
- Auflösung 0,01 V
- Genauigkeit ±0,5 % v.Mw. + 3 Digits
- Gleichspannung DC
- Messbereich 100 ... 999,9 V
- Auflösung 0,1 V
- Genauigkeit ±0,5 % v.Mw. + 3 Digits
- Gleichstrom DC
- Messbereich 0 ... 9999 µA
- Auflösung 1 µA
- Genauigkeit ±1,2 % v.Mw. + 3 Digits
- Gleichstrom DC
- Messbereich 10 ... 99,99 mA
- Auflösung 0,01 mA
- Genauigkeit ±1,2 % v.Mw. + 3 Digits
- Gleichstrom DC
- Messbereich 100 ... 999,9 mA
- Auflösung 0,1 mA
- Genauigkeit ±1,2 % v.Mw. + 3 Digits
- Gleichstrom DC
- Messbereich 1 ... 9,999 A
- Auflösung 0,001 A
- Genauigkeit ±1,2 % v.Mw. + 3 Digits
- Kapazität
- Messbereich 0 ... 9,999 nF
- Auflösung 0,001 nF
- Genauigkeit ±2 % v.Mw. + 5 Digits
- Kapazität
- Messbereich 10 ... 99,99 nF
- Auflösung 0,01 nF
- Genauigkeit ±2 % v.Mw. + 5 Digits
- Kapazität
- Messbereich 100 ... 999,9 nF
- Auflösung 0,1 nF
- Genauigkeit ±2 % v.Mw. + 5 Digits
- Kapazität
- Messbereich 1 ... 9,999 µF
- Auflösung 0,001 µF
- Genauigkeit ±2 % v.Mw. + 5 Digits
- Kapazität
- Messbereich 10 ... 99,99 µF
- Auflösung 0,01 µF
- Genauigkeit ±2 % v.Mw. + 5 Digits
- Kapazität
- Messbereich 100 ... 999,9 µF
- Auflösung 0,1 µF
- Genauigkeit ±2 % v.Mw. + 5 Digits
- Kapazität
- Messbereich 1 ... 9,999 mF
- Auflösung 0,001 mF
- Genauigkeit ±2 % v.Mw. + 20 Digits
- Kapazität
- Messbereich 10 ... 99,99 mF
- Auflösung 0,01 mF
- Genauigkeit ±2 % v.Mw. + 20 Digits
- Wechselspannung AC
- Messbereich 0 ... 9,999 V
- Auflösung 0,001 V
- Genauigkeit ±1 % v.Mw. + 3 Digits
- Wechselspannung AC
- Messbereich 10 ... 99,99 V
- Auflösung 0,01 V
- Genauigkeit ±1 % v.Mw. + 3 Digits
- Wechselspannung AC
- Messbereich 100 ... 750 V
- Auflösung 0,1 V
- Genauigkeit ±1 % v.Mw. + 3 Digits
- Wechselstrom AC
- Messbereich 0 ... 9999 µA
- Auflösung 1 µA
- Genauigkeit ±1,5 % v.Mw. + 3 Digits
- Wechselstrom AC
- Messbereich 10 ... 99,99 mA
- Auflösung 0,01 mA
- Genauigkeit ±1,5 % v.Mw. + 3 Digits
- Wechselstrom AC
- Messbereich 100 ... 999,9 mA
- Auflösung 0,1 mA
- Genauigkeit ±1,5 % v.Mw. + 3 Digits
- Wechselstrom AC
- Messbereich 1 ... 9,999 A
- Auflösung 0,001 A
- Genauigkeit ±1,5 % v.Mw. + 3 Digits
- Widerstand
- Messbereich 0 ... 999,9 Ω
- Auflösung 0,1 Ω
- Genauigkeit ±0,5 % v.Mw. + 3 Digits
- Widerstand
- Messbereich 1 ... 9,999 kΩ
- Auflösung 0,001 kΩ
- Genauigkeit ±0,5 % v.Mw. + 3 Digits
- Widerstand
- Messbereich 10 ... 99,99 kΩ
- Auflösung 0,01 kΩ
- Genauigkeit ±0,5 % v.Mw. + 3 Digits
- Widerstand
- Messbereich 100 ... 999,9 kΩ
- Auflösung 0,1 kΩ
- Genauigkeit ±0,5 % v.Mw. + 3 Digits
- Widerstand
- Messbereich 1 ... 9,999 M Ω
- Auflösung 0,001 M Ω
- Genauigkeit ±0,5 % v.Mw. + 3 Digits
- Widerstand
- Messbereich 10 ... 99,99 M Ω
- Auflösung 0,01 M Ω
- Genauigkeit ±1,5 % v.Mw. + 3 Digits
- Temperatur Sensor
- Messbereich -55 ... +1300 °C
- Auflösung 0,1 °C
- Genauigkeit ±2,5 % v.Mw. + 5 Digits
- Oszilloskop Spezifikationen
- Anzahl Kanäle 2
- Bandbreite 10 MHz
- Samplingrate 50 MSa/s
- Speichertiefe 32 kpts
- Eingangsimpedanz 10 M Ω
- Tastkopf-Faktoren 1-fach, 10-fach
- Max. Eingangsspannung 400 V
- Vertikale Sensitivität 20 mV/div - 10 V/div
- Funktionsgenerator
- Bandbreite 1 ... 2000000 Hz
- Auflösung 1 Hz
- Kanäle 1
- Amplitude 0.1 ... 3.3 Vpp
- Wellenformlänge 16 kpts
- Funktionen Sinus, Rechteck, Dreieck, Halbwelle, Ganze Welle, Rauschen, DC
- Allgemeine technische Daten
- Messfunktionen Diodentest, Kontinuität, berührungslose Spannungserkennung
- Display Typ LC-Farbdisplay
- Displaygröße 2,8 Zoll
- Displayauflösung 320x240
- Speichermedium Interner Speicher
- Speicherkapazität 8 MB
- Speicherinformationen Speicherung des Oszilloskop-Bildes als BMP-Datei
- Schnittstelle USB-C, BNC
- Betriebsdauer 6 h
- Automatische Abschaltung von ... bis 5 ... 30 min.
- Automatische Abschaltung deaktivierbar Ja
- Sicherheitsstandard CAT III 1000V , CAT IV 600 V
- Sicherung(en) 10 A
- Trigger Modus: Auto, Normal, Single,Flanke: Steigend, Fallend
- Menüsprache Englisch (GB), Englisch (US), Portugiesisch, Deutsch, Russisch, Japanisch
- Schutzklasse (Gerät) IP20
- Spannungsversorgung 5 VDC / 1 A
- Akku/Batterie 1 x 3,7 V intern , Lithium-Ion-Polymer-Akku
- Kapazität 3000 mAh
- Betriebsbedingungen 0 ... 50 °C , 0 ... 90 % r. F.
- Lagerbedingungen 0 ... 50 °C , 0 ... 90 % r. F.
- Abmessungen ( L x B x H ) 170 x 90 x 35 mm
- Gewicht 300 g
- Produkt-Art
Batterie
- Bandbreite
2000000 Hz
- Samplingrate/Kanal
50 MSa/s
- Bildschirm-Größe
2.8 Zoll
- Oszilloskop-Besonderheiten
Multimeter-Funktionen
- Anzahl analoge Eingänge max.
2
Werksstandard (ohne Zertifikat)
- Messkategorie
CAT III 1000 V
- Vertikal-Ablenkung
20 mV
- Eingangsimpedanz
10 mΩ
- Eingangsspannung
400 V
- Spannungs-Versorgung (Details)
5 V/AC
- Abm.
(L x B x H) 170 x 90 x 35 mm
- Gewicht
300 g
- Display
3,2x2,4 cm
- Breite
90 mm
- Höhe
35 mm
- Länge
170 mm
- Schnittstellen
USB-C®
BNC
- Speichertiefe/Kanal
32 kpts
- Typ
PCE-OC 50
Dokumente & Downloads
Datenblatt
Datenblatt 3594461 PCE Instruments Oszilloskop PCE-OC 50 mit Multimeter und Signalgenerator |2-Kanal |10 MHz Bandbreite |50 MS/s Abtastrate
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3594461 PCE Instruments Oszilloskop PCE-OC 50 mit Multimeter und Signalgenerator |2-Kanal |10 MHz Bandbreite |50 MS/s Abtastrate
Beschreibung

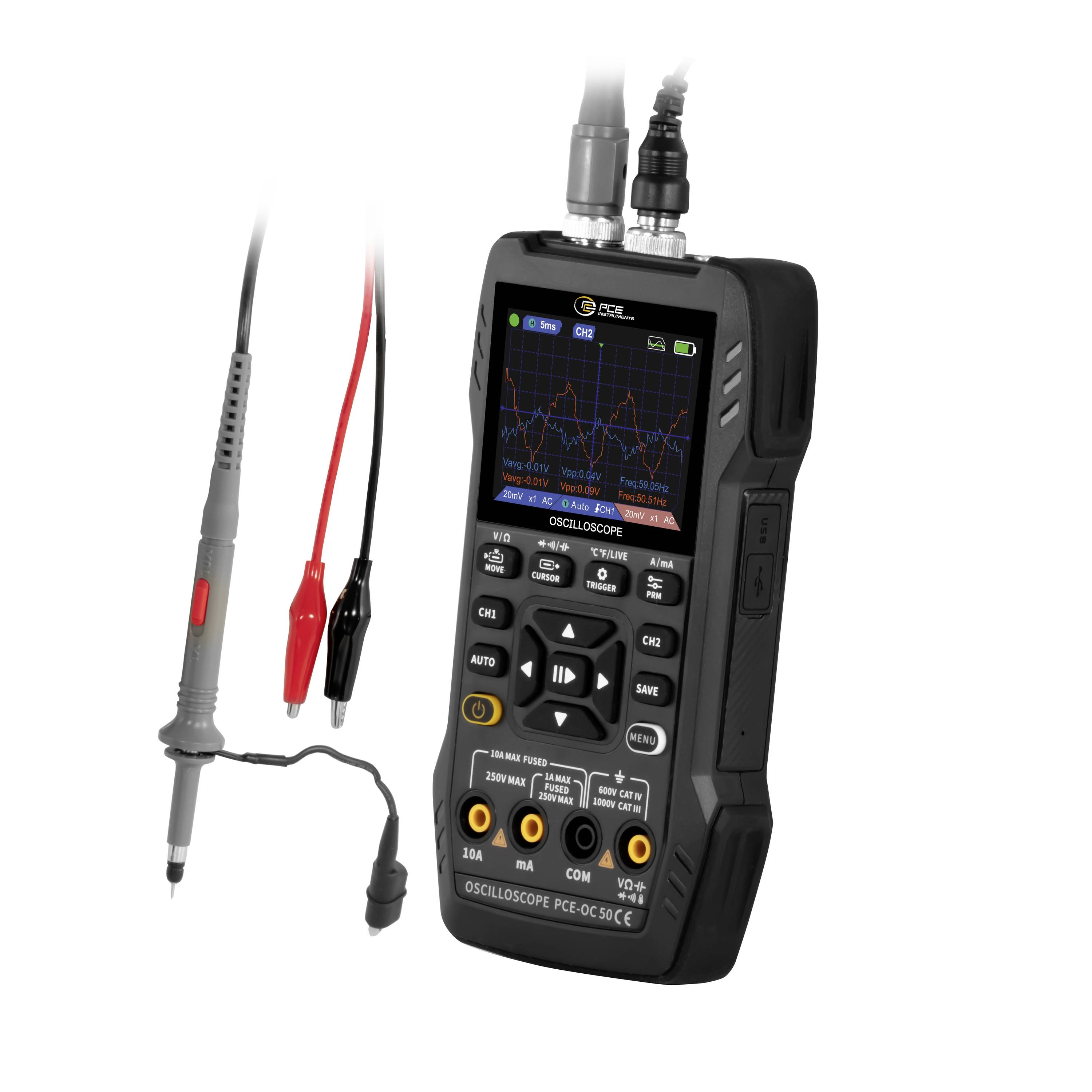

Dieses innovative 3-in-1 Oszilloskop ist die perfekte Kombination aus einem leistungsstarken Oszilloskop, einem vielseitigen Multimeter und einem Signalgenerator. Es ist speziell für Elektroniker, Ingenieure und Hobbyanwender entwickelt, die ein kompaktes, vielseitiges und benutzerfreundliches Gerät suchen, um ihre Messaufgaben effizient zu erledigen.
Das 2-Kanal-Oszilloskop bietet eine Bandbreite von 10 MHz und eine Abtastrate von 50 MS/s, was eine zuverlässige Erfassung und Analyse von Signalen ermöglicht. Ob bei der Fehlersuche in Schaltungen, der Beobachtung von Signalformen oder der Analyse von Transienten – dieses Oszilloskop liefert klare und präzise Ergebnisse. Dank seiner hohen Auflösung und einfachen Bedienung können auch komplexe Signalverläufe problemlos dargestellt werden. Das Oszilloskop-Bild kann auf dem internen Speicher als Screenshot abgelegt und über die USB-C Schnittstelle an einen Computer übertragen werden.

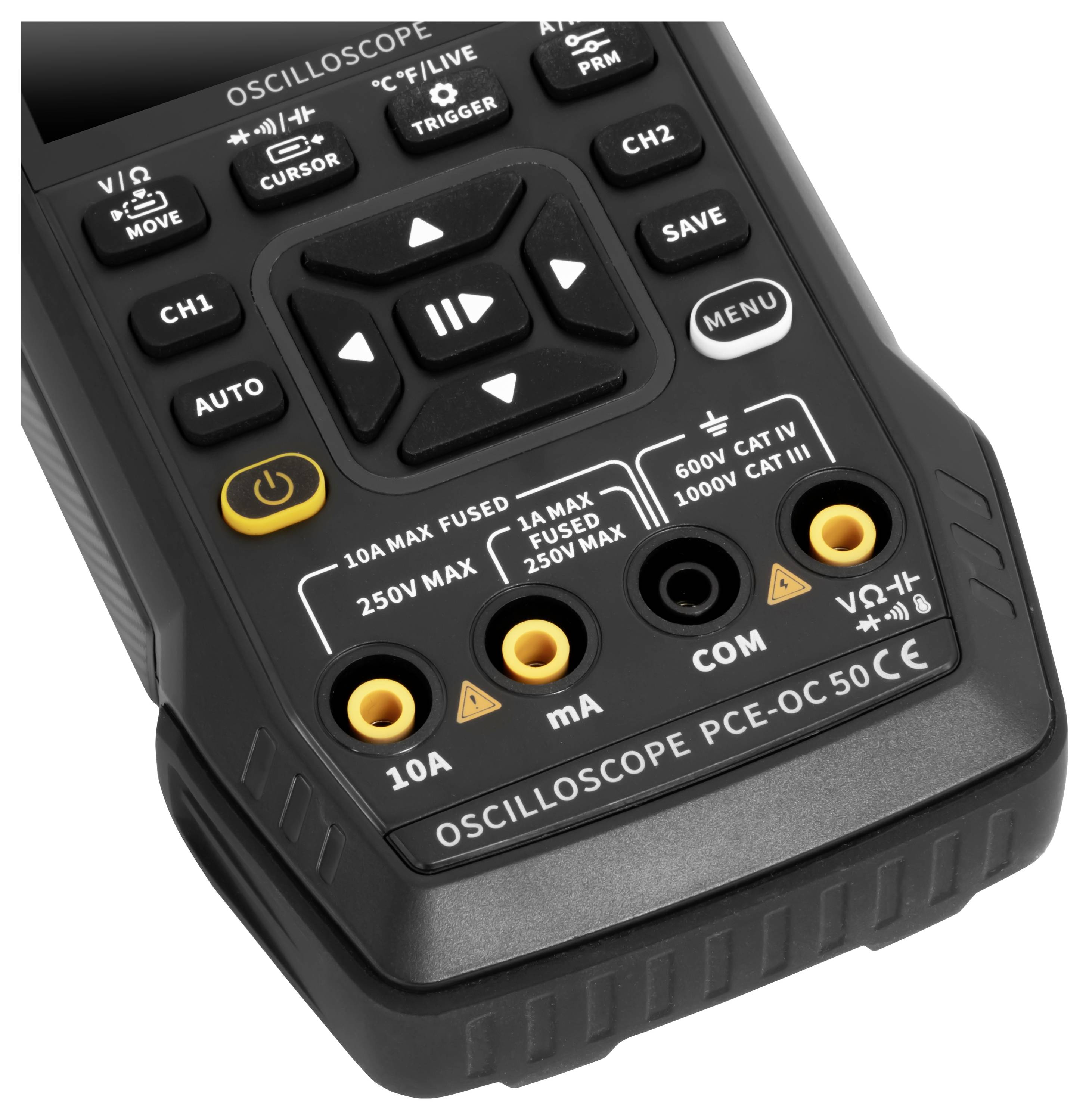

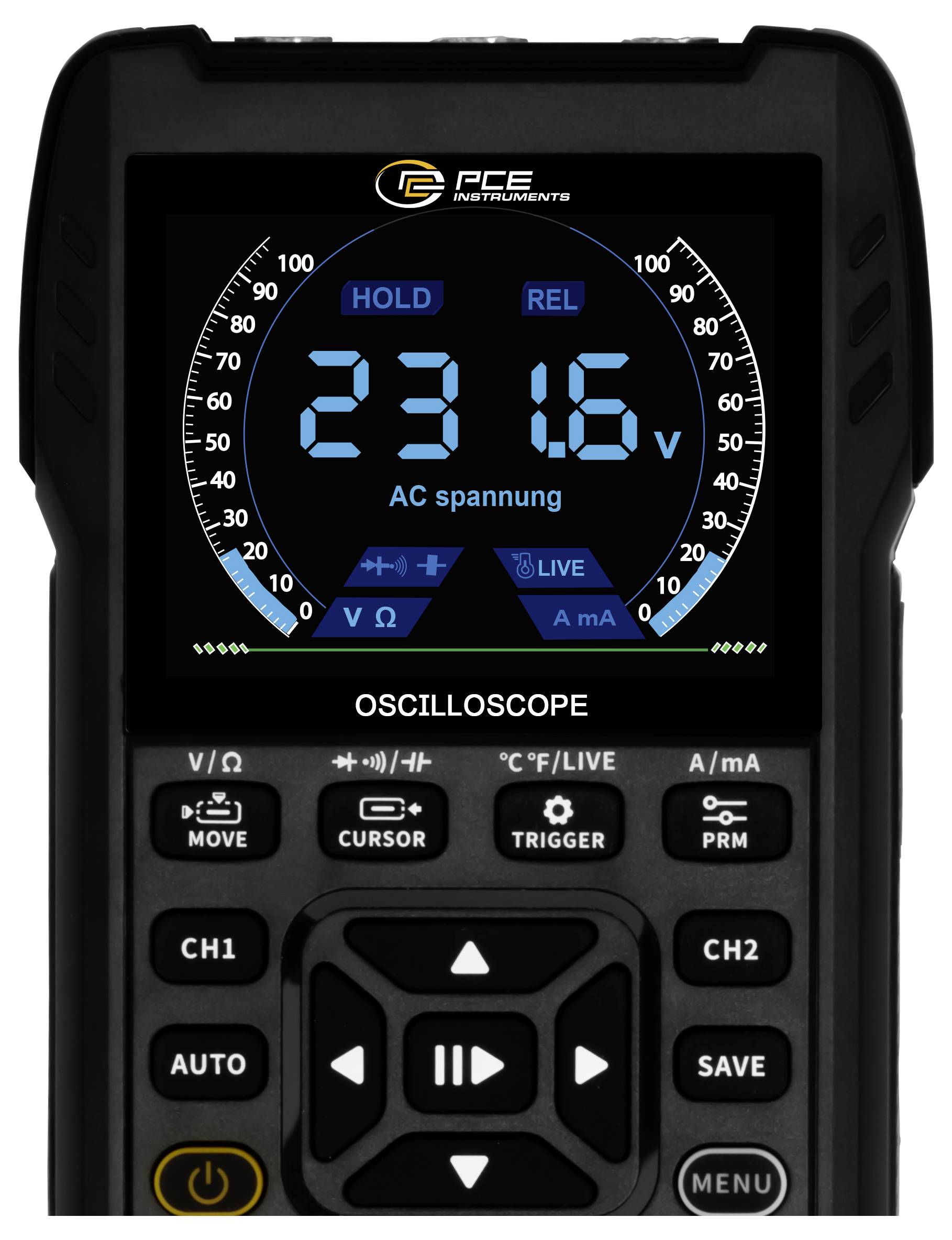

Zusätzlich verfügt das Gerät über umfangreiche Multimeter-Funktionen, die eine Vielzahl von Messungen abdecken. Dazu gehören Spannungsmessungen (Gleich- und Wechselspannung), Strommessungen (Gleich- und Wechselstrom), Widerstandsmessungen die Messung von Kapazitäten sowie der Diodentest. Praktisch ist auch die integrierte kontaktlose Spannungserkennung, mit der Sie stromführende Leitungen sicher aufspüren können.

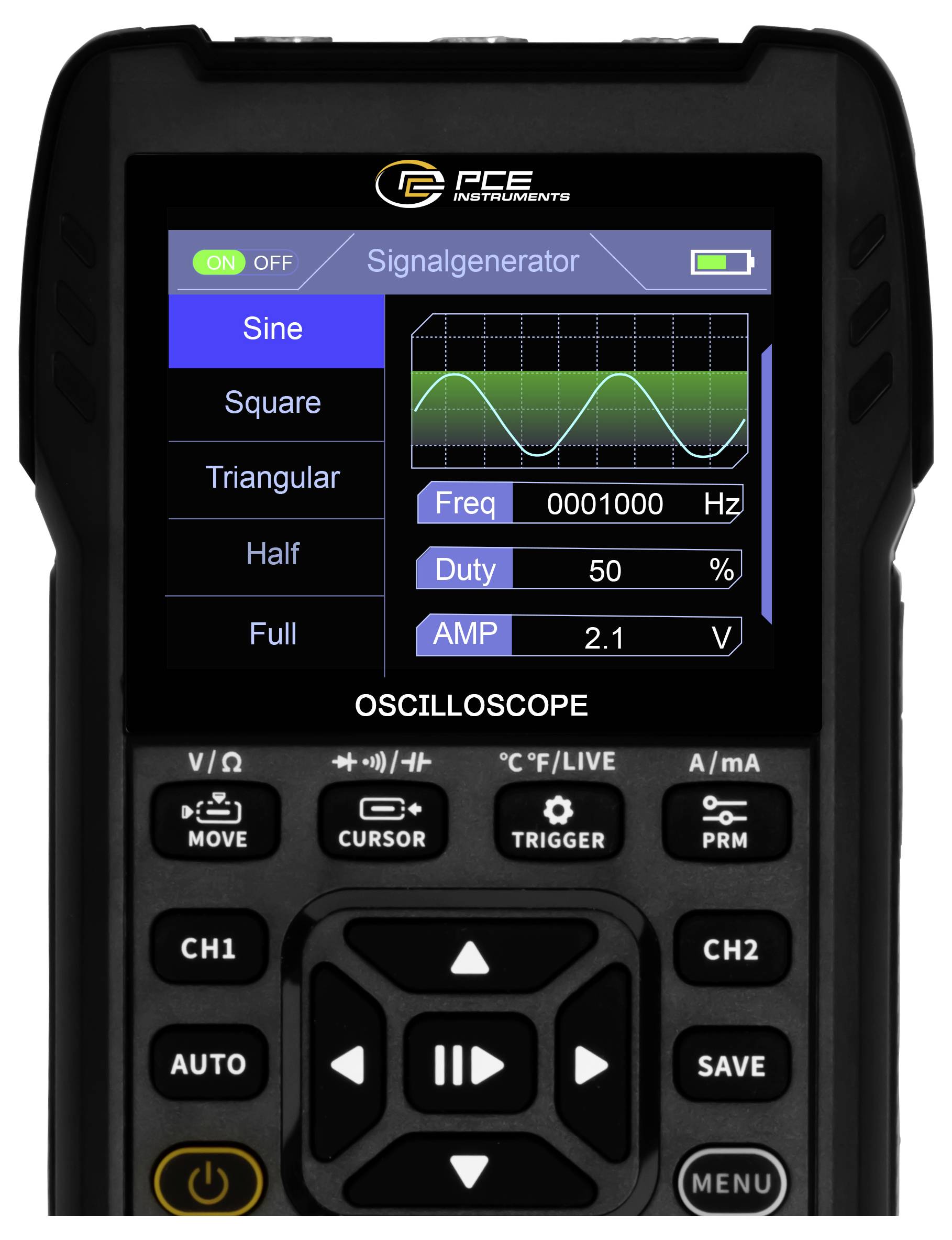

Der Signalgenerator ergänzt das Gerät ideal, indem er Signale in einem Bereich von 1 Hz bis 2 MHz erzeugt. Er unterstützt verschiedene Signalformen wie Sinus, Rechteck, Dreieck, Halbwelle, ganze Welle, Rauschen und DC-Signale. Diese Funktion macht das Oszilloskop besonders nützlich für Tests, Simulationen und die Entwicklung von Schaltungen. Dank seiner kompakten Bauweise und der Kombination aus Oszilloskop, Multimeter und Signalgenerator ist dieses Gerät ein unverzichtbares Werkzeug für alle, die Effizienz und Präzision bei der Arbeit mit Elektronik schätzen.
Das 2-Kanal-Oszilloskop bietet eine Bandbreite von 10 MHz und eine Abtastrate von 50 MS/s, was eine zuverlässige Erfassung und Analyse von Signalen ermöglicht. Ob bei der Fehlersuche in Schaltungen, der Beobachtung von Signalformen oder der Analyse von Transienten – dieses Oszilloskop liefert klare und präzise Ergebnisse. Dank seiner hohen Auflösung und einfachen Bedienung können auch komplexe Signalverläufe problemlos dargestellt werden. Das Oszilloskop-Bild kann auf dem internen Speicher als Screenshot abgelegt und über die USB-C Schnittstelle an einen Computer übertragen werden.
Zusätzlich verfügt das Gerät über umfangreiche Multimeter-Funktionen, die eine Vielzahl von Messungen abdecken. Dazu gehören Spannungsmessungen (Gleich- und Wechselspannung), Strommessungen (Gleich- und Wechselstrom), Widerstandsmessungen die Messung von Kapazitäten sowie der Diodentest. Praktisch ist auch die integrierte kontaktlose Spannungserkennung, mit der Sie stromführende Leitungen sicher aufspüren können.
Der Signalgenerator ergänzt das Gerät ideal, indem er Signale in einem Bereich von 1 Hz bis 2 MHz erzeugt. Er unterstützt verschiedene Signalformen wie Sinus, Rechteck, Dreieck, Halbwelle, ganze Welle, Rauschen und DC-Signale. Diese Funktion macht das Oszilloskop besonders nützlich für Tests, Simulationen und die Entwicklung von Schaltungen. Dank seiner kompakten Bauweise und der Kombination aus Oszilloskop, Multimeter und Signalgenerator ist dieses Gerät ein unverzichtbares Werkzeug für alle, die Effizienz und Präzision bei der Arbeit mit Elektronik schätzen.
Lieferumfang
- 1 x Oszilloskop PCE-OC 50
- 1 x Messleitungssatz mit Spitzen
- 1 x Messleitungssatz mit Krokodilklemme
- 1 x Oszilloskop - Tastkopf
- 1 x Zubehör Tastkopf
- 1 x USB-C Kabel
