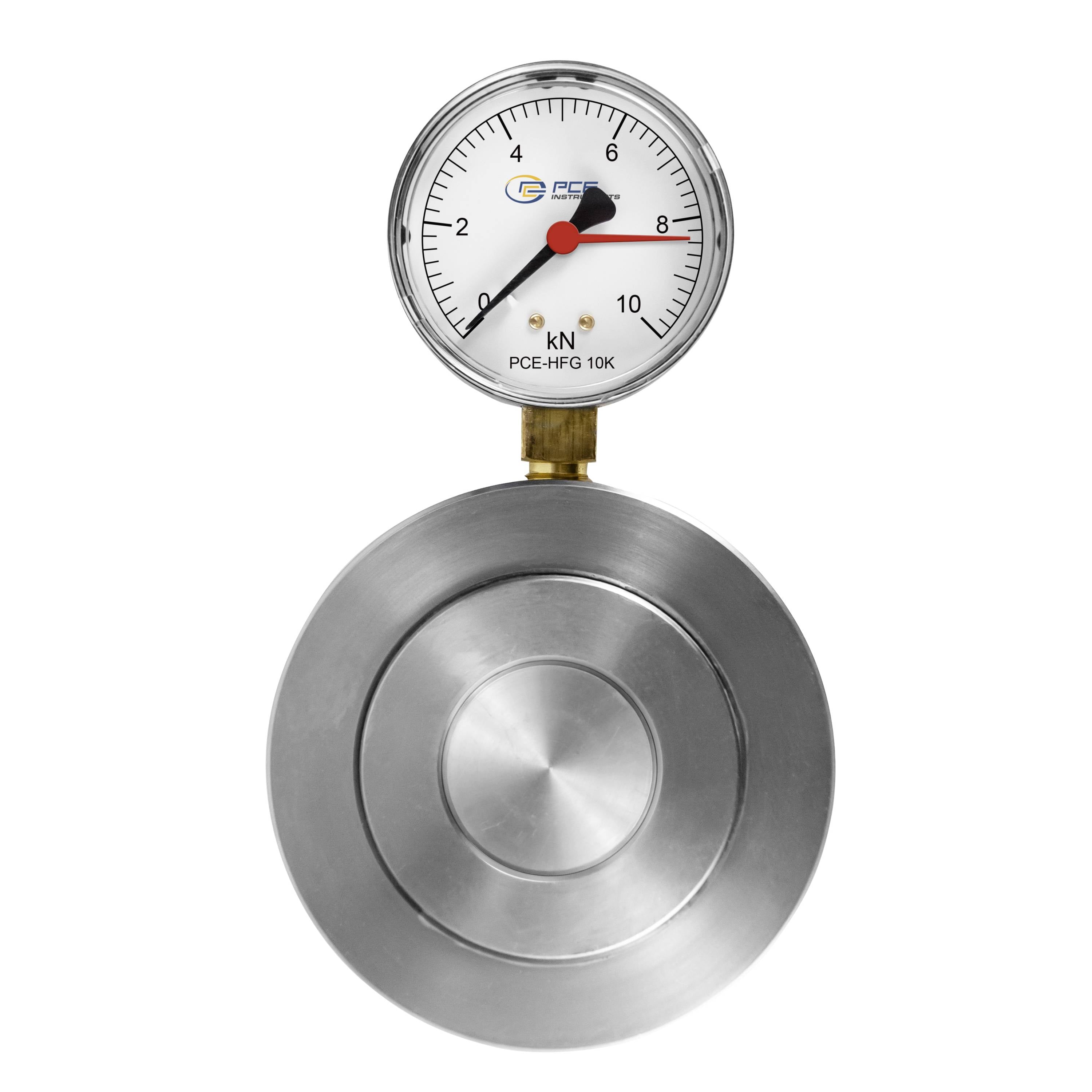

Analoges Kraftmessgerät in kN auf einem kreisförmigen Metallsensor gekennzeichnet, zeigt etwa 8 kN an.

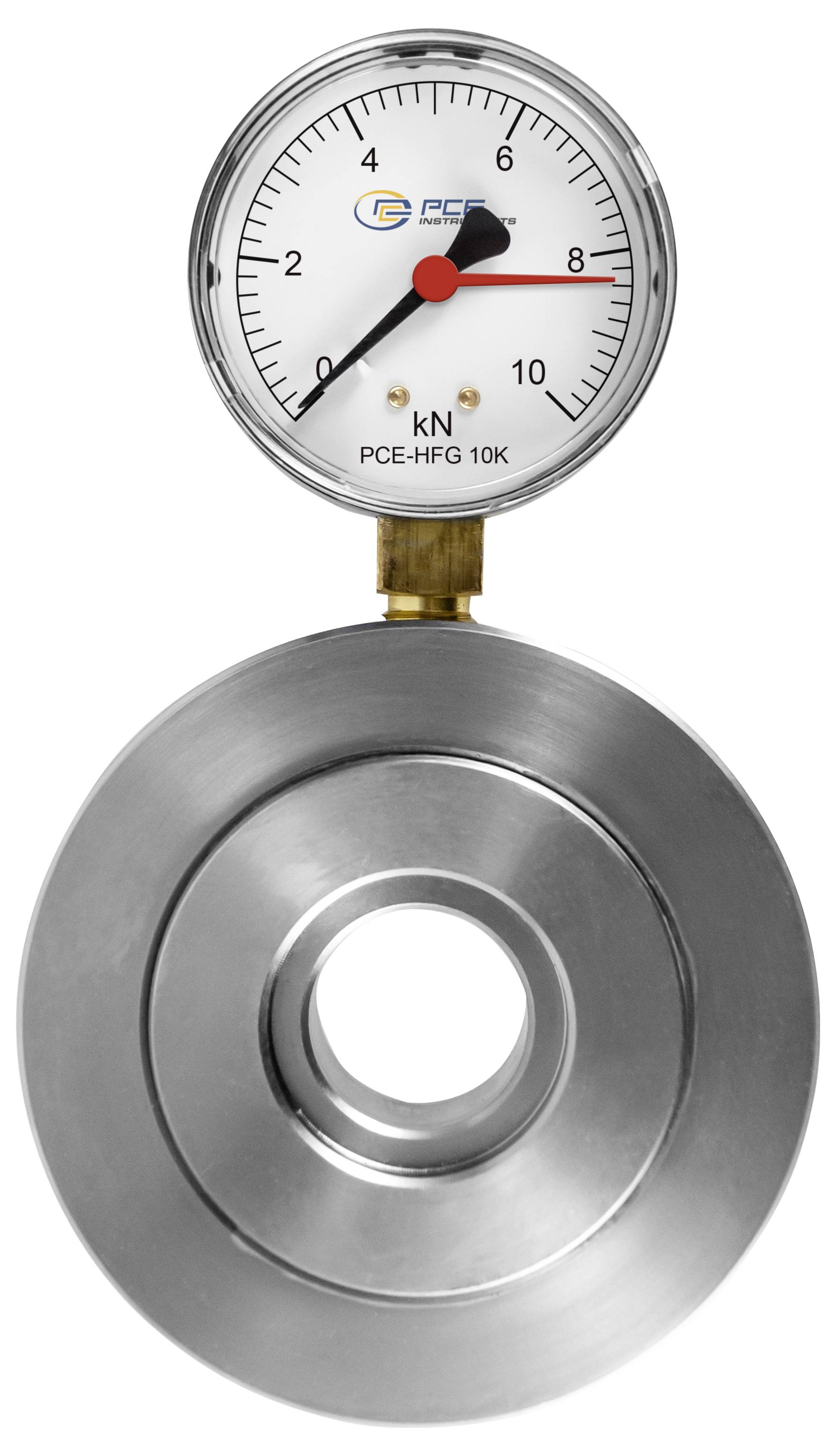

Analoges Kraftmessgerät mit Beschriftung in kN, angebracht an einer kreisförmigen Metallwägezelle, wobei die Nadel nahe bei 8 zeigt.

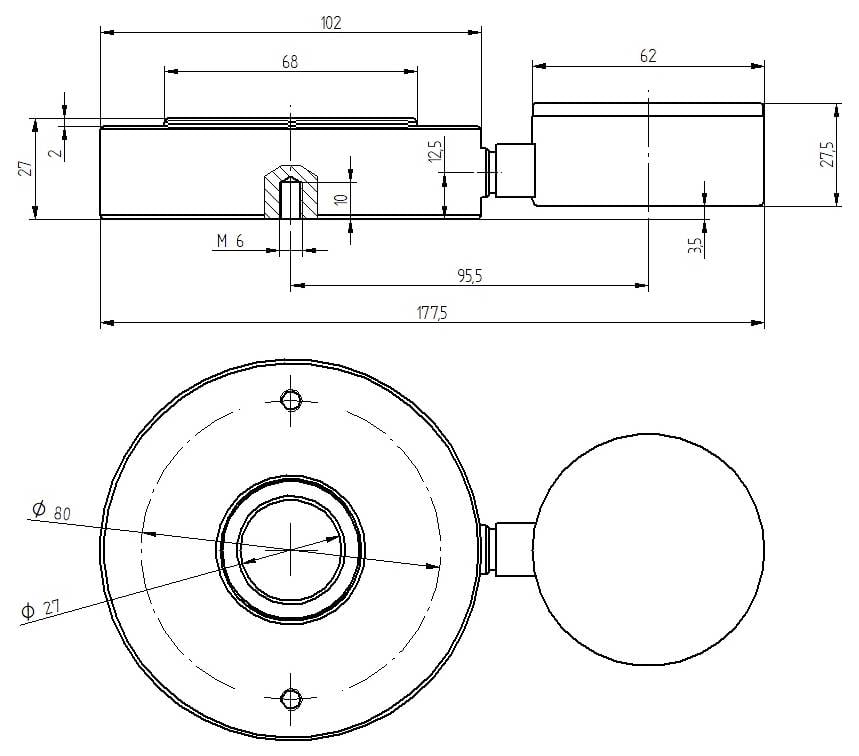

Technische Zeichnung eines runden mechanischen Bauteils mit angebrachtem zylindrischem Bedienknopf, die Draufsicht und Vorderansicht mit Abmessungen in Millimetern zeigt.

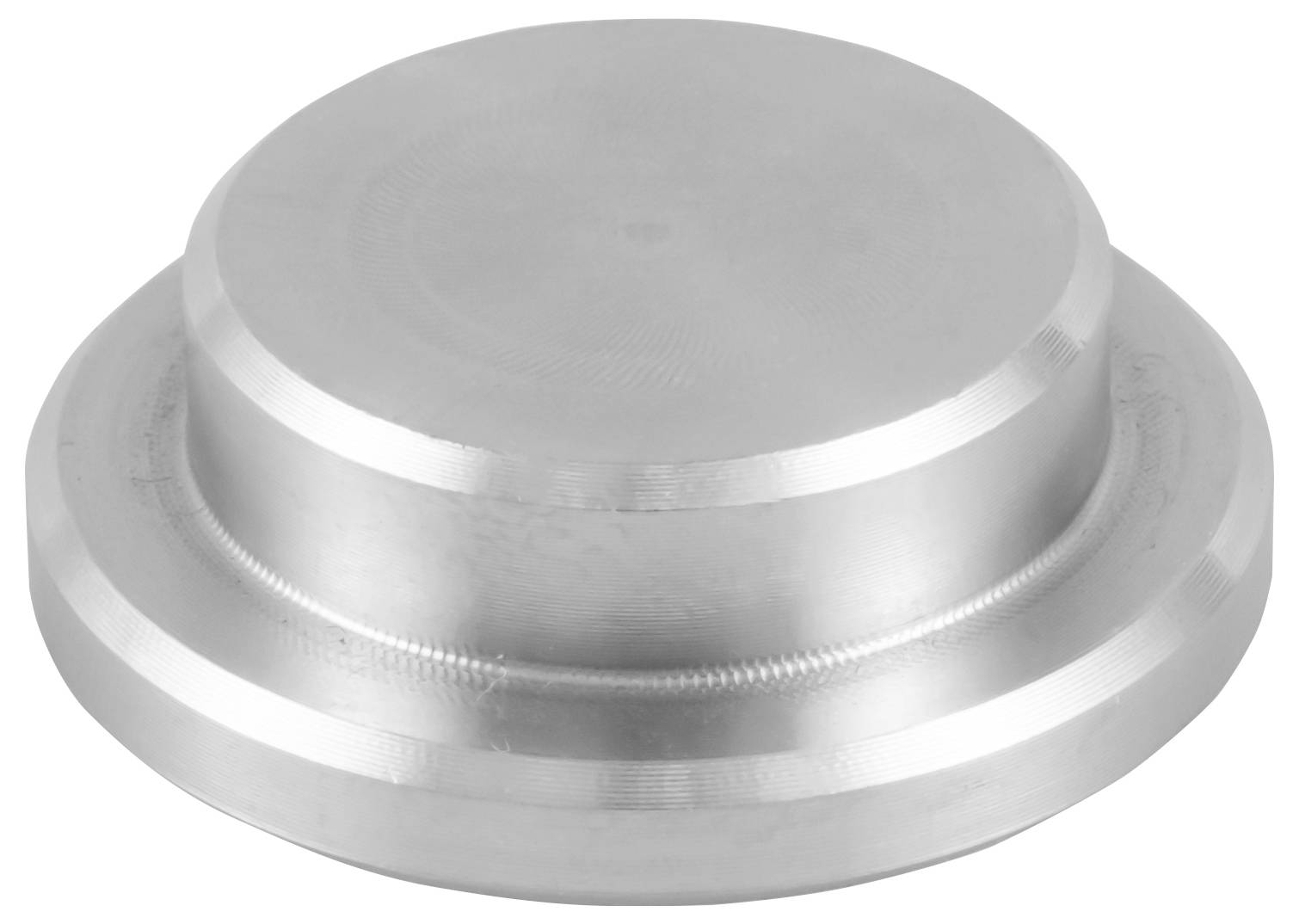

Eine silberne Metallzylinderkrone oder bearbeitete Distanzscheibe mit abgestufter, gerundeter Basis auf weißem Hintergrund.

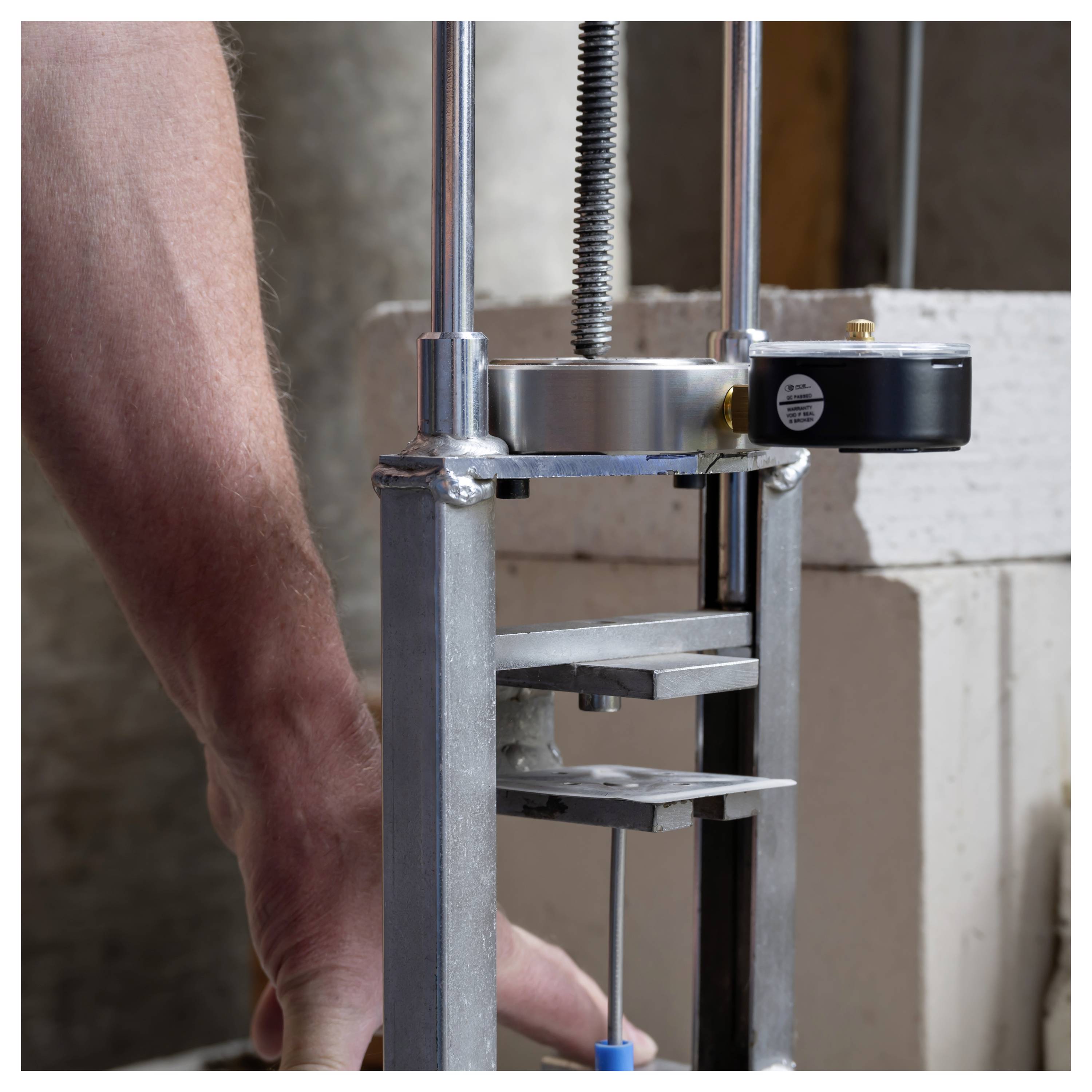

Person bedient eine Metallprüfpresse, die eine Betonprobe in einem Labor oder einer Werkstatt komprimiert.

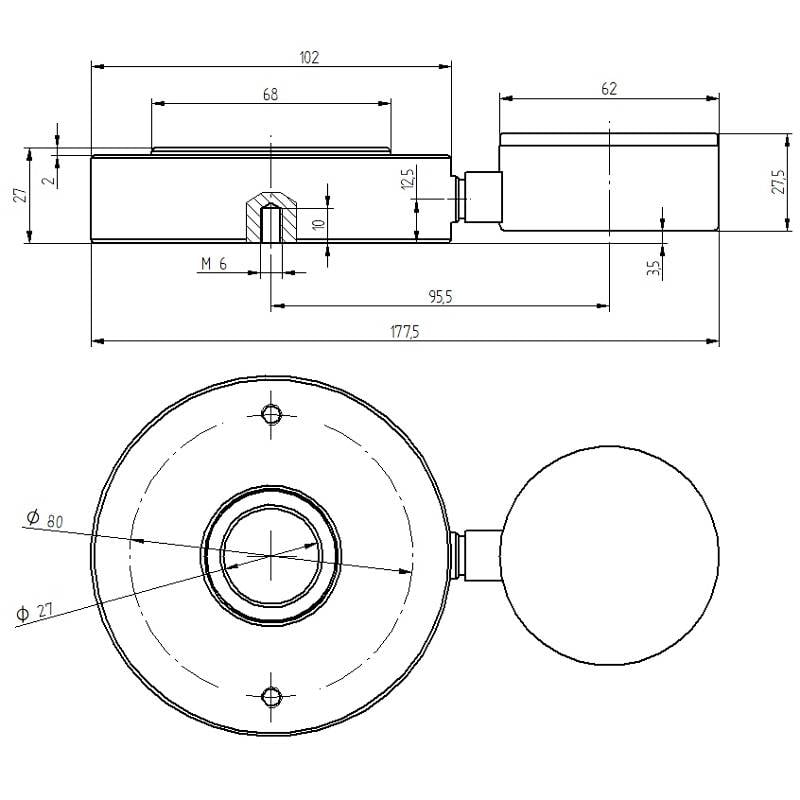

Technische Zeichnung eines mechanischen Bauteils mit Maßangaben. Obere Ansicht zeigt seitliche Details, untere Ansicht zeigt Draufsicht.

1/6

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

3 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (508,40 € / Stück)

508,40 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-HFG 10K

Hydraulischer Kraftaufnehmer aus rostfreiem Stahl
Messung statischer Druckkräfte
Ringkraftaufnehmer und Druckstempel
Schraubaufnahme für die axiale Montage
integrierter Schleppzeiger
Druckkraftanzeige in Kilonewton [kN]

Technische Daten

Kraft
Messbereich 0 ... 10000 N
Auflösung 200 N
Genauigkeit ±1,95 % v.E.
Allgemeine technische Daten
Einheit(en) kN
Display Typ Analog
Sensor Hydraulischer Kraftaufnehmer
Befestigung Bohrungen 2 x M6
Abmessungen Maße der Anzeige: Ø55 mm,Hydraulikschlauch Länge: 100 cm
Schutzklasse (Gerät) IP52
Betriebsbedingungen 0 ... 50 °C , 20 ... 90 % r. F.
Lagerbedingungen -10 ... 60 °C , 20 ... 90 % r. F.
Abmessungen ( L x B x H x D ) 175 x 100 x 28 x 55 mm
Gewicht 1600 g

Produkt-Art: Kraftmessgerät

Anzeige: analog

Messbereich Kraft (max.): 10000 N

: Werksstandard (ohne Zertifikat)

Gewicht: 1.6 kg

Grund-Genauigkeit ± %: 1.85 %

Messbereich Kraft: 0 - 10000 N

Messbereich Kraft (min.): 0 N

Dokumente & Downloads

Datenblatt

Datenblatt 2620707 PCE Instruments PCE-HFG 10K Hydraulische Kraftaufnehmer aus rostfreiem Stahl | Ringkraftaufnehmer & Druckstempel | 27 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2620707 PCE Instruments PCE-HFG 10K Hydraulische Kraftaufnehmer aus rostfreiem Stahl | Ringkraftaufnehmer & Druckstempel | 27 mm

Beschreibung

Ein hydraulischer Kraftaufnehmer basiert auf dem Prinzip, dass die Kraft, die auf den Druckstempel wirkt, hydraulisch gemessen wird. Der erzeugte hydraulische Druck wird von dem hydraulischen Kraftaufnehmer auf einer Skala in Kilonewton angezeigt. Mit dem integrieren Schleppzeiger kann unser hydraulischer Kraftaufnehmer den jeweiligen maximalen Messwert anzeigen.

Eine weitere Besonderheit vom hydraulischen Kraftaufnehmer ist die 27 mm große Ringöffnung. Mit dieser Ringöffnung lassen sich mit dem hydraulischen Kraftaufnehmer Messungen an zum Beispiel Führungsschienen, Wellen und auch Bolzen von zum Beispiel einer Hydraulikpresse durchführen. Mit dem einsetzbaren Stempeladapter lässt sich der hydraulische Kraftaufnehmer in Sekundenschnelle von einem Ringkraftmessgerät in ein Druckstempelkraftmessgerät umbauen. Somit ist der hydraulische Kraftaufnehmer flexibel einsetzbar.

Überall wo Kräfte wirken, die gemessen werden sollen, findet ein hydraulischer Kraftaufnehmer seine Anwendung. Optimal einsetzbar ist ein hydraulischer Kraftaufnehmer daher bei Wartungsmessungen und Justierarbeiten von zum Beispiel industriellen Maschinen.
