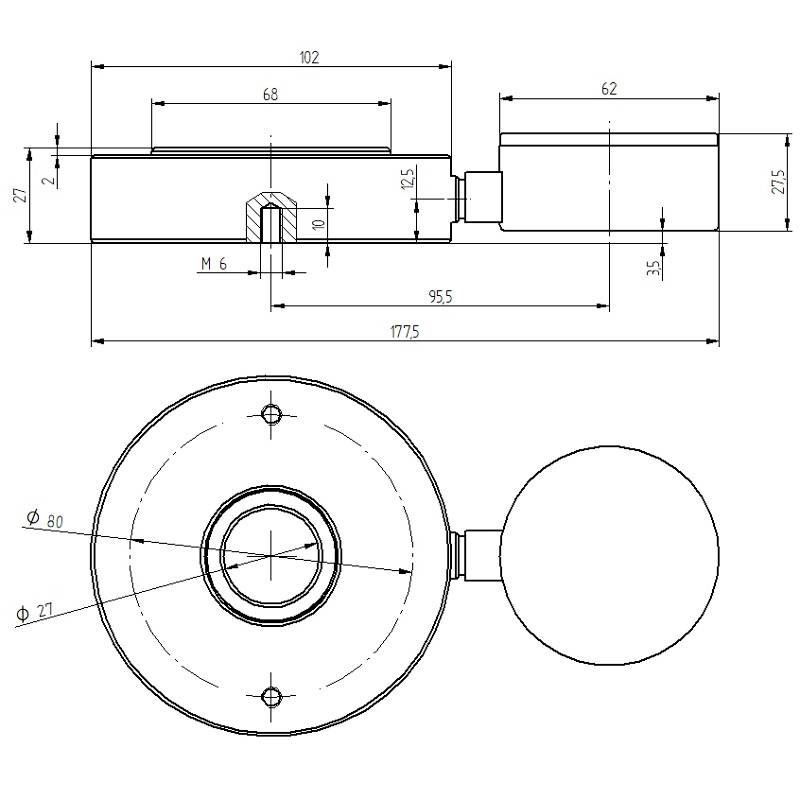

Technische Zeichnung eines Mechanismus mit Maßen. Oben Seitenansicht, unten Draufsicht. Beschriftet mit Längen und Durchmessern.

1/6

Datenblatt (PDF)

Sofort-Lieferung Fr., 11. Sept.

3 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (508,40 € / Stück)

508,40 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-HFG 1K

Hydraulischer Kraftaufnehmer aus rostfreiem Stahl
Messung statischer Druckkräfte
Ringkraftaufnehmer und Druckstempel
Schraubaufnahme für die axiale Montage
integrierter Schleppzeiger
Druckkraftanzeige in Newton [N]

Technische Daten

Kraft
Messbereich 0 ... 1000 N
Auflösung 20 N
Genauigkeit ±1,95 % v.E.
Allgemeine technische Daten
Einheit(en) N
Display Typ Analog
Sensor Hydraulischer Kraftaufnehmer
Befestigung Bohrungen 2 x M6
Abmessungen Hydraulikschlauch Länge: 100 cm,Maße der Anzeige: Ø55 mm
Schutzklasse (Gerät) IP52
Betriebsbedingungen 0 ... 50 °C , 20 ... 90 % r. F.
Lagerbedingungen -10 ... 60 °C , 20 ... 90 % r. F.
Abmessungen ( L x B x H x D ) 175 x 100 x 28 x 55 mm
Gewicht 1600 g

Produkt-Art: Kraftmessgerät

Anzeige: analog

Messbereich Kraft (max.): 1000 N

: Werksstandard (ohne Zertifikat)

Gewicht: 1.6 kg

Grund-Genauigkeit ± %: 1.85 %

Messbereich Kraft: 0 - 1000 N

Messbereich Kraft (min.): 0 N

Dokumente & Downloads

Datenblatt

Datenblatt 2620708 PCE Instruments PCE-HFG 1K Kraftmessdose |Ringkraftmessgerät / Druckstempelkraftmessgerät schnell umbauen|Stahl|27 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2620708 PCE Instruments PCE-HFG 1K Kraftmessdose |Ringkraftmessgerät / Druckstempelkraftmessgerät schnell umbauen|Stahl|27 mm

Beschreibung

Ein hydraulischer Kraftaufnehmer basiert auf dem Prinzip, dass die Kraft, die auf den Druckstempel wirkt, hydraulisch gemessen wird. Der erzeugte hydraulische Druck wird von dem hydraulischen Kraftaufnehmer auf einer Skala in Newton angezeigt. Mit dem integrieren Schleppzeiger kann unser hydraulischer Kraftaufnehmer den jeweiligen maximalen Messwert anzeigen.

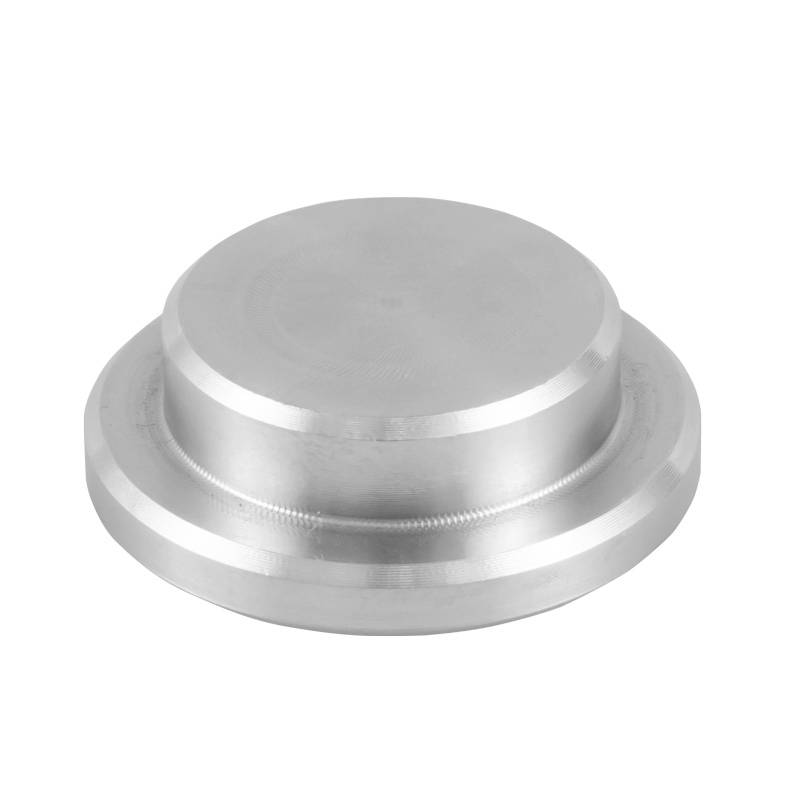

Eine weitere Besonderheit vom hydraulischen Kraftaufnehmer ist die 27 mm große Ringöffnung. Mit dieser Ringöffnung lassen sich mit dem hydraulischen Kraftaufnehmer Messungen an zum Beispiel Führungsschienen, Wellen und auch Bolzen von zum Beispiel einer Hydraulikpresse durchführen. Mit dem einsetzbaren Stempeladapter lässt sich der hydraulische Kraftaufnehmer in Sekundenschnelle von einem Ringkraftmessgerät in ein Druckstempelkraftmessgerät umbauen. Somit ist der hydraulische Kraftaufnehmer flexibel einsetzbar.

Überall wo Kräfte wirken, die gemessen werden sollen, findet ein hydraulischer Kraftaufnehmer seine Anwendung. Optimal einsetzbar ist ein hydraulischer Kraftaufnehmer daher bei Wartungsmessungen und Justierarbeiten von zum Beispiel industriellen Maschinen.
