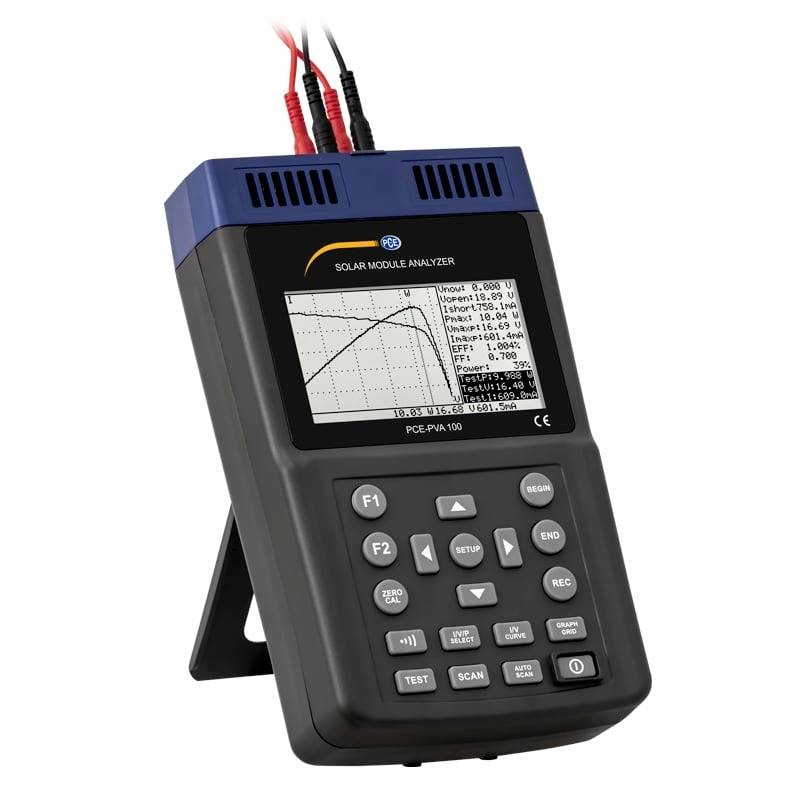

Tragbares Solarmodul-Analysegerät mit Bildschirm, der ein Leistungs-Spannungs-Diagramm und Messwerte anzeigt, wird zum Testen von Solarpanelen verwendet.

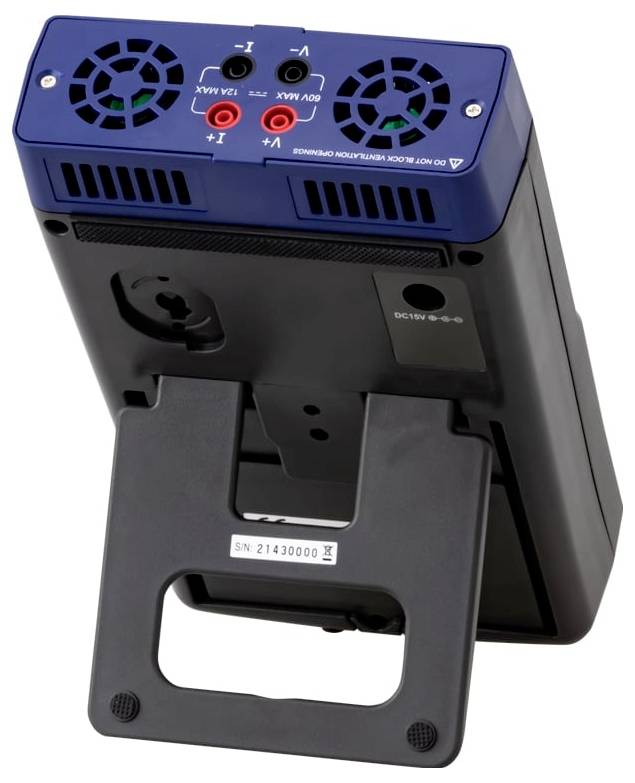

Rückansicht eines tragbaren elektronischen Geräts mit blauem Oberflächen-Panel, Kühlventilatoren, Audio- und Video-Eingangsbuchsen und einem integrierten Klappständer.

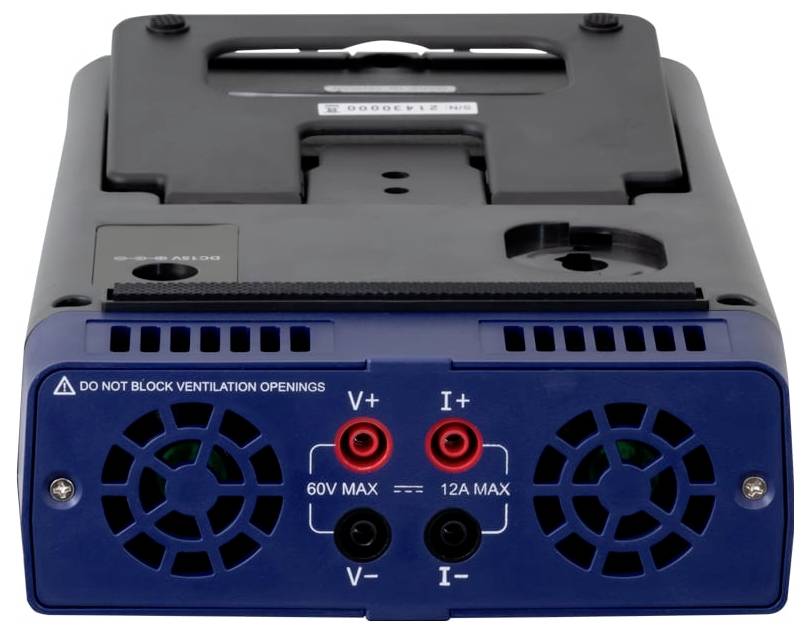

Rückansicht eines tragbaren Stromversorgungsgeräts mit Kühlventilatoren und vier Anschlüssen mit den Bezeichnungen V+, I+, V- und I-, gekennzeichnet mit max. 60 V und max. 12 A.

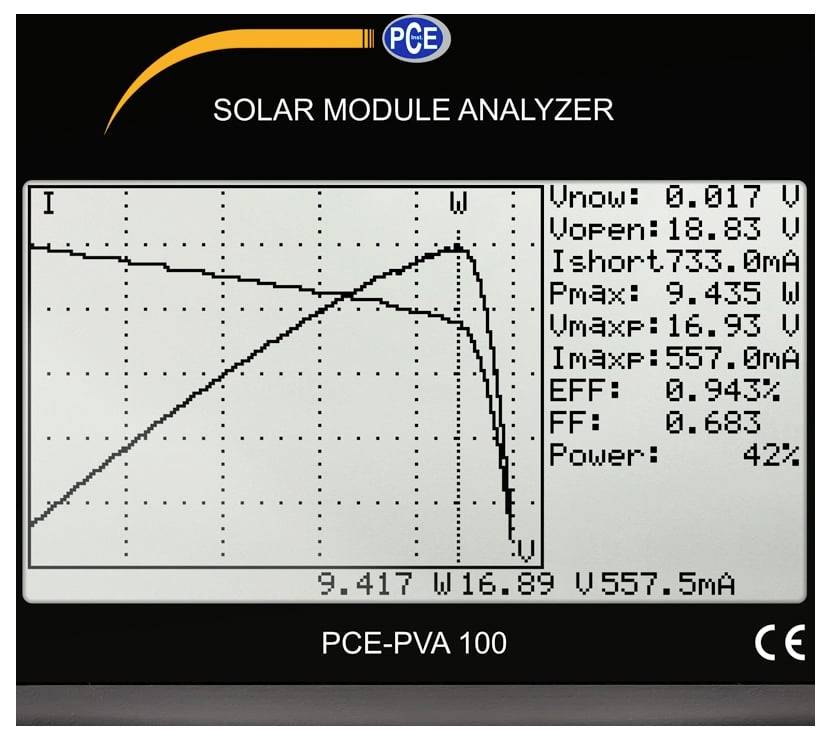

PCE Solarmodulanalysator-Bildschirm mit I-V- und Leistungskurven und Messwerten: Vnow 0,017 V, Vopen 18,83 V, Isc 733,6 mA, Pmax 9,435 W, Wirkungsgrad 9,943%

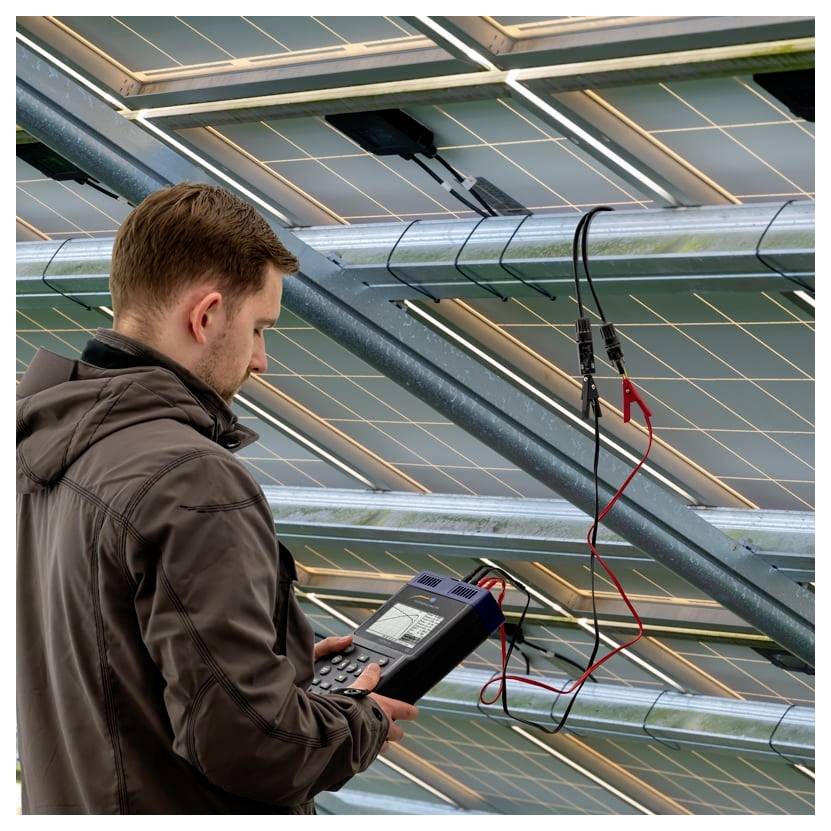

Techniker inspiziert Solarpanels mit einem tragbaren Messgerät und testet elektrische Anschlüsse auf einer Dachsolaranlage.

1/5

Sofort-Lieferung morgen

8 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (1.074,79 € / Stück)

1.074,79 €

zzgl. MwSt.

Kostenfreier Versand

nur 89,90 €

Nur noch 8 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-PVA 100

Solarmessgerät mit einem Messbereich von 0 ... 12 A DC
drei verschiedene Testfunktionen
PC Schnittstelle zur Datenübertragung
umschaltbare Grafikansicht
Datenspeicher für 100 gemessene Kennlinien
4,8" LC Display
Akku Betrieb für ca. 400 Messungen
optional mit ISO Kalibrierzertifikat

Technische Daten

Gleichspannung
Messbereich 0 … 10 V
Auflösung 0,001 V
Genauigkeit ±1 % ±(1 % von Vopen ±0,1 V)
Messbereich 10 … 60 V
Auflösung 0,1 V
Genauigkeit ±1 % ±(1 % von Vopen ±0,1 V)
Vopen: offene Spannungsmessung an einem Solarmodul
Gleichstrom
Messbereich 0,01 … 10 A
Auflösung 1 mA
Genauigkeit ±1 % ±(1 % von Ishort ±9 mA)
Messbereich 10 … 12 A
Auflösung 10 mA
Genauigkeit ±1 % ±(1 % von Ishort ±0,09 A)
Ishort: Kurzschluss Strom einer Solarzelle
Weitere Spezifikationen
einstellbare Photovoltaik Fläche 0,001 … 9999 m²
einstellbare Bestrahlungsstärke 10 … 1000 W/m²
Display 4,8“ LC-Display
Sicherung F250 V, 12 A
Datenspeicher 100 Messungen
Speicherrate 0 … 99 Minuten
Akkulaufzeit ca. 400 lineare Messungen von 60 … 0 V und 0 … 12 A
Spannungsversorgung Akku 11,1 V, 3400 mAh Lithium Akku
Spannungsversorgung Netzteil Primär: 100 … 240 V AC 50/60 Hz Sekundär: 15 V DC / 3A
Verschmutzungsgrad 2
Temperaturkoeffizient 0,1 % vom Messbereich / °C bei Temperaturen <18 °C und >28 °C
Betriebsbedingungen -20 … 60 °C <75 % r. F., nicht kondensierend
Abmessungen 257 x 155 x 57 mm
Gewicht 1160 g

Produkt-Art: Solarenergie-Messgerät

Messfunktion: Nennspannung
Energieverbrauch
Leistung
Spannung DC
Strom
Wirkfaktor
Strom DC
Strahlungsleistung
cos phi

: Werksstandard (ohne Zertifikat)

Abm.: (L x B x H) 155 x 57 x 257 mm

Anzeige: LCD

Gewicht: 1160 g

Besonderheiten: Datenlogger

Messbereich Beleuchtungsstärke: 10 - 1000 W/m²

Messbereich Beleuchtungsstärke (max.): 1000 W/m²

Messbereich Beleuchtungsstärke (min.): 10 W/m²

Messgenauigkeit Beleuchtungsstärke: 1 W/m²

Breite: 57 mm

Höhe: 257 mm

Länge: 155 mm

Schnittstellen: Abgreifklemmen
Drucktaste
RS-232
RS-232C
EEPROM
USB-Device
USB 1.1 Stecker A
USB-Host
USB 2.0 Stecker A
Serielle Schnittstelle
Vierdraht
USB 2.0 Stecker intern 4pol.
2-Draht
Leiterplatte
1 x USB 2.0 Device
1 x USB 2.0 Host
Mehr anzeigen

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2583860 PCE Instruments PCE-PVA 100 Solarmessgerät 0-12 A DC |USB |Datenspeicher für 100 gemessene Kennlinien |4,8" LC Display

Beschreibung

Das Solarmessgerät ist ein nützliches Hilfsmittel um Solarzellen auf ihre Kennlinien hin zu untersuchen. Mit einem Gleichspannungsbereich von 0 … 60 V und einem Gleichstrombereich von 0 … 12 A deckt das Solarmessgerät eine große Anzahl von Solarmodulen ab. Gespeichert werden die ermittelten Kennlinien direkt auf dem Solarmessgerät. Auf dem Datenspeicher vom Solarmessgerät können bis zu 100 Messungen gespeichert werden. Die gespeicherten Messwerte können anschließend an einem PC mit der dazugehörigen Software ausgelesen und weiterverarbeitet werden. Zusätzlich besteht die Möglichkeit das Solarmessgerät vollständig über die Software zu bedienen.

Für die Bestimmung der Kennlinien eines Solarmoduls stehen bei dem Solarmessgerät zwei verschiedene Messfunktionen zur Verfügung. Im automatischen Modus wird die Kennlinie mit automatischen Parametern vom Solarmessgerät erstellt. Dadurch erhält der Bediener einen ersten Eindruck von dem Zustand von dem Solarmodul. Im manuellen Modus können bei dem Solarmessgerät der Stromanfangswert und der Stromendwert eingestellt werden. Ist die Fläche des Solarmodules und die Leistung der eintreffenden Strahlung in W/m² hinterlegt, kann das Solarmessgerät die Effizienz und den Füllfaktor der Zelle berechnen. Eine weitere Messfunktion bei dem Solarmessgerät ist die Ein Punkt Messung. Hierbei kann ein spezifischer Strom vom Solarmessgerät angesteuert und überprüft werden.

Das LC Display bei dem Solarmessgerät hat eine Größe von 4,8“. Dadurch kann die Kennlinie und gleichzeitig alle Messwerte abgelesen werden. Um die Kennlinie besser zu analysieren kann jeder einzelne Messpunkt bei dem Solarmessgerät angefahren werden. Für eine andere Ansicht der X und Y-Achse kann per Tastendruck auf dem Solarmessgerät zwischen Strom, Spannung und der Leistung umgeschaltet werden.

Wegen seiner vielen verschiedenen Funktionen ist das Solarmessgerät das ideale Messmittel, um Solarmodule auf deren Effektivität hin zu untersuchen. Das Solarmessgerät findet daher seine Anwendung auf Photovoltaikanlagen und Forschungseinrichtung zur Weiterentwicklung von Solarmodulen. Optional kann das Solarmessgerät mit einem ISO Kalibrierzertifikat ausgestattet werden.
