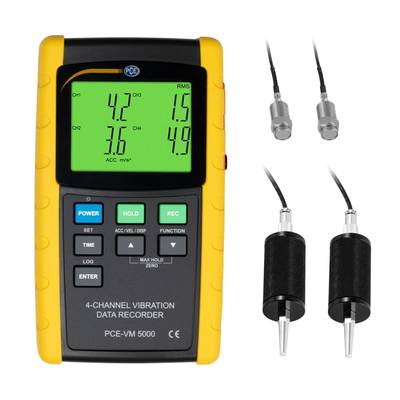

PCE Instruments PCE-VM 5000-KIT Vibrationsmessgerät 5 %
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (2.357,14 € / Stück)
2.558,82 €
-8 %
€
Nur noch 1 Stück verfügbar
Highlights & Details
Beschleunigungsaufnehmer PCE-VM 5000-KIT
- 4-Kanal- Vibrationsmessgerät mit Datenlogger-Funktion zur Messung von Geschwindigkeit
- Beschleunigung und Ausweitung von Vibrationen
- Frequenzbereich: 10 Hz ... 1 kHz
- Messung von Beschleunigung, Geschwindigkeit und Ausweitung
- Anschluss von bis zu 4 Sensoren gleichzeitig
- Datenspeicherung auf SD-Karte
- Robustes Design
- Präzise Messungen
- Großes, hintergrundbeleuchtetes Display
- Auswertung der Daten auf dem PC mit Excel
Technische Daten
- Beschleunigung
- Einheit: m/s²
- Bereich: 0,5 ... 199,9 m/s²
- Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz
- Einheit: g
- Bereich: 0,05 ... 20,39 g
- Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz
- Einheit: ft/s²
- Bereich: 2 ... 656 ft/s²
- Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz
- Kalibrierpunkt 50 m/s² (160 Hz)
- Geschwindigkeit
- Einheit: mm/s
- Bereich: 0,5 ... 199,9 mm/s
- Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz
- Einheit: cm/s
- Bereich: 0,05 ... 19,99 cm/s
- Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz
- Einheit: inch/s
- Bereich: 0,02 ... 7,89 inch/s
- Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz
- Kalibrierpunkt 50 mm/s (160 Hz)
- Ausweitung
- Einheit: mm
- Bereich: 1,999 mm
- Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz
- Einheit: inch
- Bereich: 0,078 inch
- Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz
- Kalibrierpunkt 0,141 mm (160 Hz)
- Display 82 x 61 mm LCD mit Hintergrundbeleuchtung
- Anzahl Kanäle 4 Eingangskanäle
- Messarten Geschwindigkeit, Beschleunigung, Ausweitung
- Maßeinheiten Beschleunigung: m/s², g, ft/s²
- Geschwindigkeit: mm/s, cm/s, inches/s
- Ausweitung: mm, inches
- Frequenzbereich 10 Hz ... 1 kHz
- Höchstwert-Hold Beschleunigung, Geschwindigkeit: Misst / aktualisiert den Höchstwert
- Ausweitung: Misst / aktualisiert den p-p-Wert
- Max. Hold Beschleunigung, Geschwindigkeit: Misst / aktualisiert Max. Höchstwert
- Ausweitung: Misst / aktualisiert Max. p-p-Wert
- Max. Hold-Reset Knopfdruck-Aktivierung
- Zero-Funktion Knopfdruck-Aktivierung für Beschleunigungs-(RMS) Messungen
- Datenlogger-Abtastrate Automatisch: 1 ... 3.600 Sekunden
- Manuell: per Knopfdruck
- Speicherkarte SD-Speicherkarte (1 ... 16 GB)
- Data-Hold-Funktion Hält angezeigten Messwert fest
- Audio-Ausgangsstelle Mini-Stereoklinkenbuchse
- Max. Spannung: 2 V
- Ausgangswiderstand: 100 Ohm
- Betriebstemperatur 0 ... +50 °C
- Betriebsfeuchtigkeit 85 % r.F. max.
- Stromversorgung 8 x 1,5 V AA Batterien oder 9 V Netzadapter
- Stromverbrauch NiMH Akku 3 x 2700 mAh
- Betriebs-/Ladedauer Normalbetrieb: ca. 12 mA dc
- Bei ausgeschalteter Hintergrundbeleuchtung und angeschaltetem Datenlogger: ca. 35 mA dc
- Gewicht Messgerät: 515 g
- Sonde mit Kabel und Magnetsockel: 99 g
- Abmessungen Hauptgerät: 203 x 76 x 38 mm
- Sonde: 16 x 37 mm im Durchmesser
- Kabellänge: 1,2 m
- Grundgenauigkeit
5 %
- Produkt-Art
Vibrationsmessgerät
- Messfunktion
Beschleunigung
Geschwindigkeit
Vibration
- Anzeige
LCD
- Betriebsspannung (Details)
12 V
- Abm.
(L x B x H) 76 x 76 x 203 mm
- Gewicht
515 g
- Breite
76 mm
- Höhe
203 mm
- Länge
76 mm
- Schnittstellen
SD-Karte
- Typ
PCE-VM 5000-KIT
Dokumente & Downloads
Datenblatt
Datenblatt 2813704 PCE Instruments PCE-VM 5000-KIT Vibrationsmessgerät 5 %
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2813704 PCE Instruments PCE-VM 5000-KIT Vibrationsmessgerät 5 %
Beschreibung
Das 4-Kanal- Vibrationsmessgerät ist in der Lage Vibrationsmessungen an bis zu 4 Orten zur gleichen Zeit durchzuführen. Mit dem Vibrationsmessgerät können die Geschwindigkeit, Beschleunigung und die Ausweitung in einem Frequenzbereich von 10 Hz bis 1 kHz gemessen werden. Die Kabel der Vibrationssensoren ist 1,2 m lang, so dass das Vibrationsmessgerät Vibrationen an unterschiedlichen Stellen des zu untersuchenden Bauteils aufzeichnen kann. Die aufgezeichneten Daten können direkt auf dem Display betrachtet oder mit der SD-Karte auf einen PC übertragen und in Excel weiter analysiert werden.
Ausführung
- Frequenzbereich: 10 Hz ... 1 kHz
- Messung von Beschleunigung, Geschwindigkeit und Ausweitung
- Anschluss von bis zu 4 Sensoren gleichzeitig
- Datenspeicherung auf SD-Karte
- inkl. 2 zusätzliche Sensoren für Vibration
Lieferumfang
- 1 x Beschleunigungsaufnehmer PCE-VM 5000-KIT
- 2 x Sonde VB-83 mit Kabel und Magnetsockel (1,2 m)
- 2 x Vibrationssensor VB-84
- 8 x 1,5 V AA Batterien
- 1 x Transportkoffer
- 1 x Bedienungsanleitung
