PCE Instruments Trennsignalwandler PCE-SCI-D Konfigurierbarer Messumformer für elektrische Signale |7-Segment Anzeige kaufen

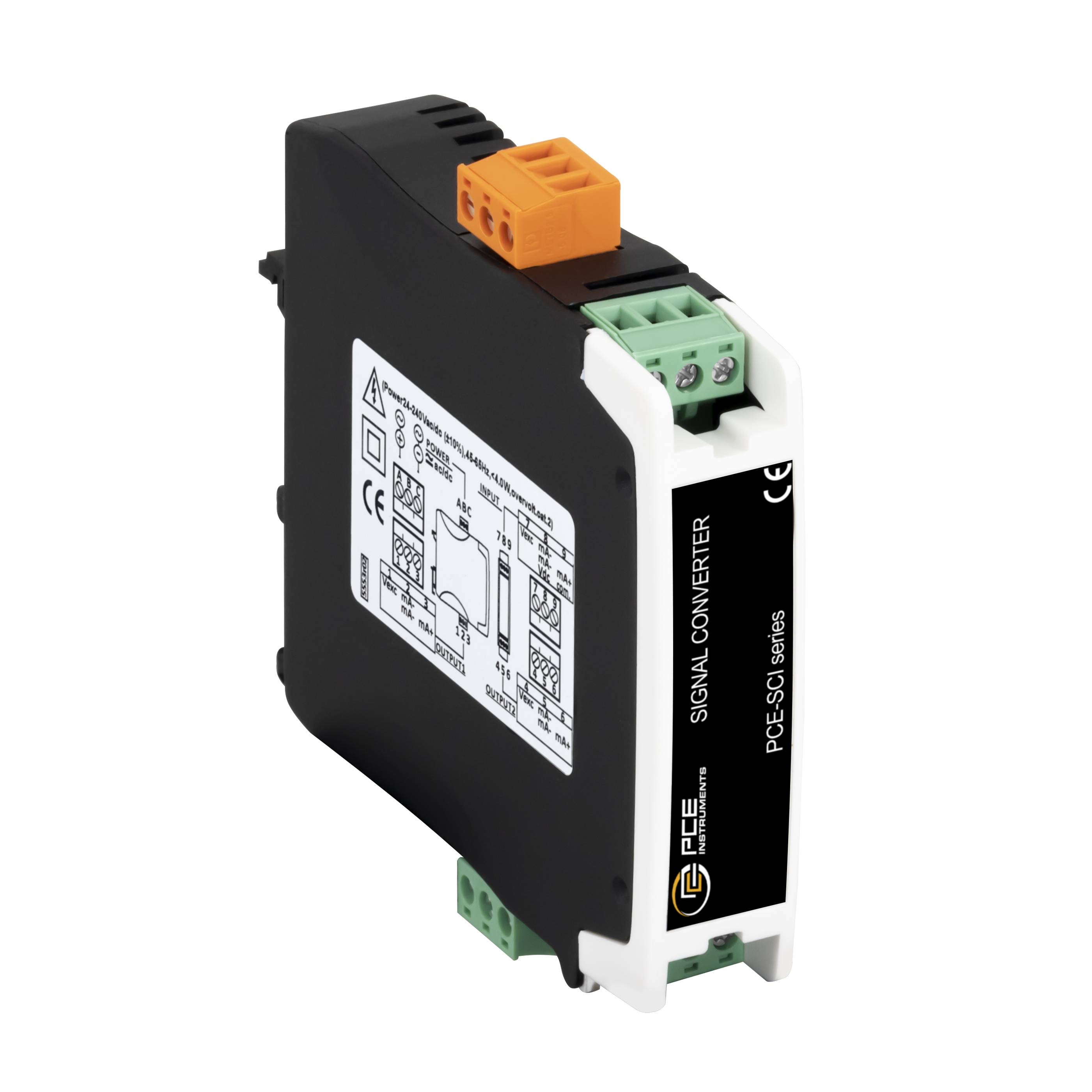

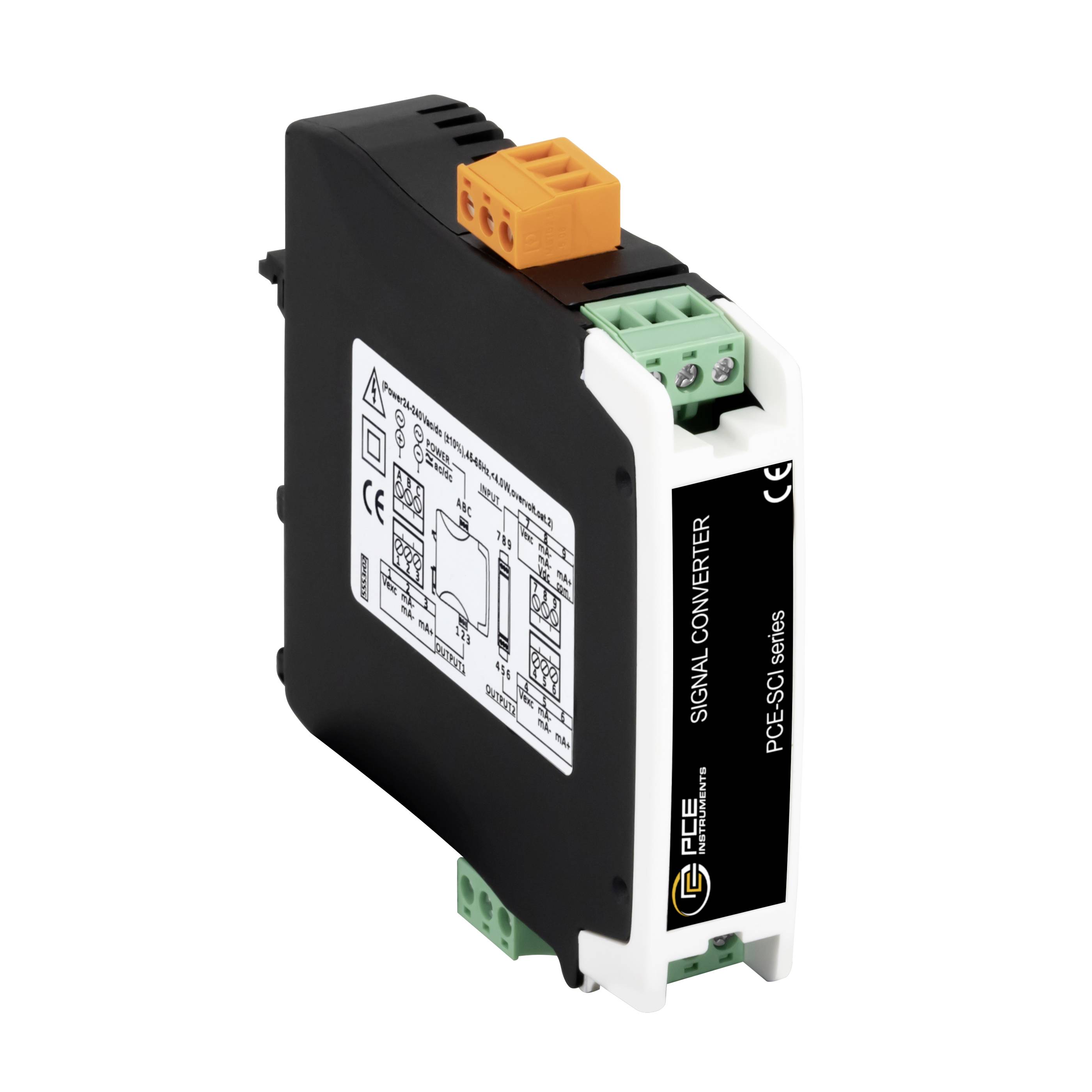

Ein kompaktes Schwarz-Weiß-Signalumwandlermodul mit orangefarbenen und grünen Klemmenblöcken, dargestellt auf weißem Hintergrund.

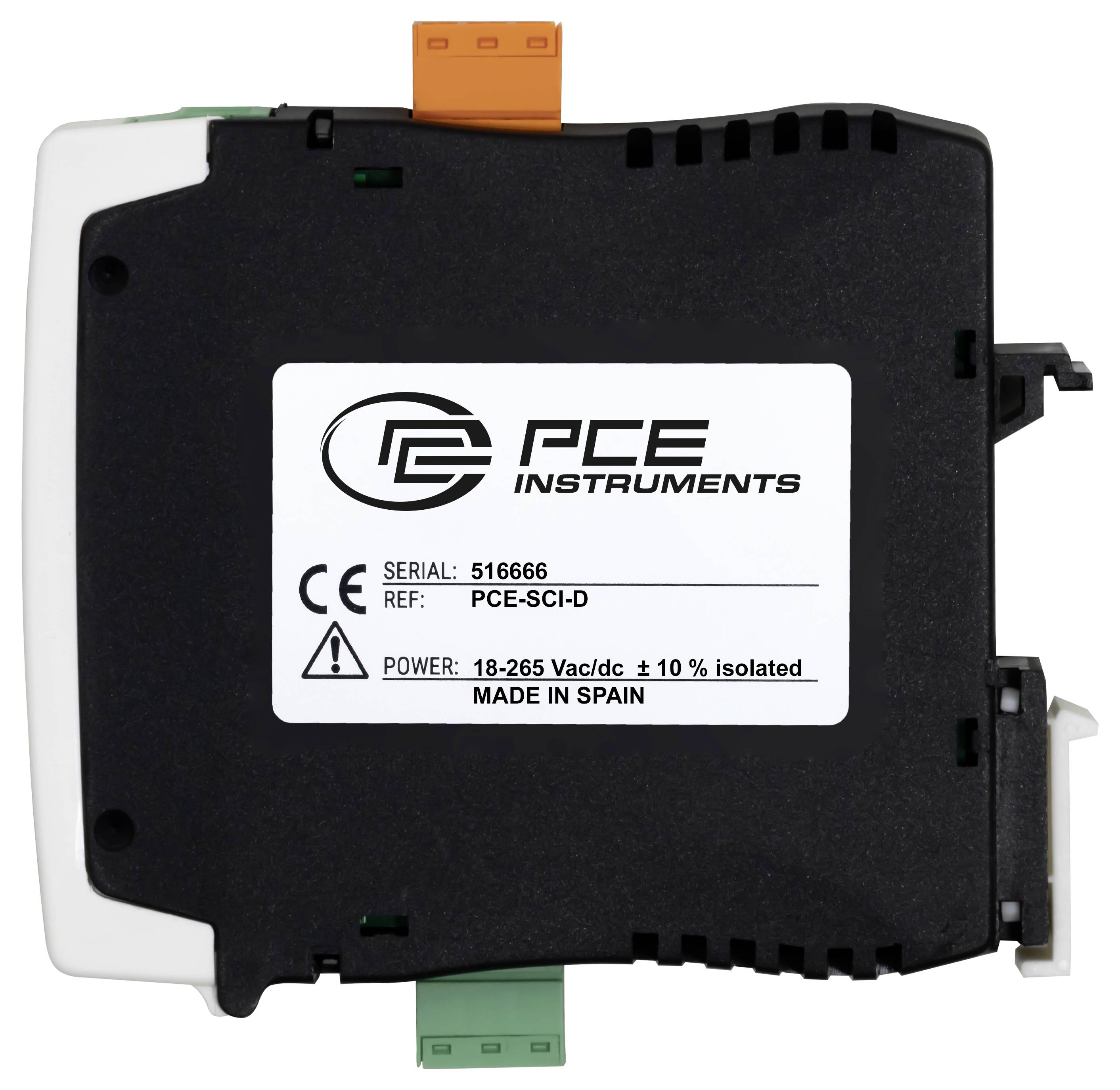

Schwarzes PCE-Instrumentengerätemodul mit gekennzeichneten Serien- und Stromversorgungsinformationen, das orangefarbene obere und grüne untere Anschlüsse zeigt.

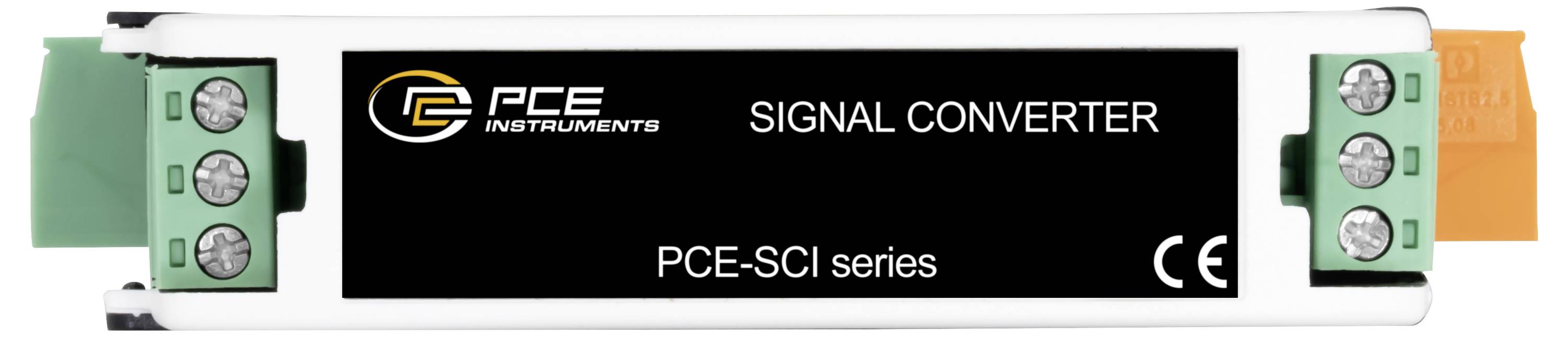

PCE Instruments PCE-SCI Signalwandlermodul mit grünen Schraubklemmen an beiden Enden und Etikett mit CE-Kennzeichnung.

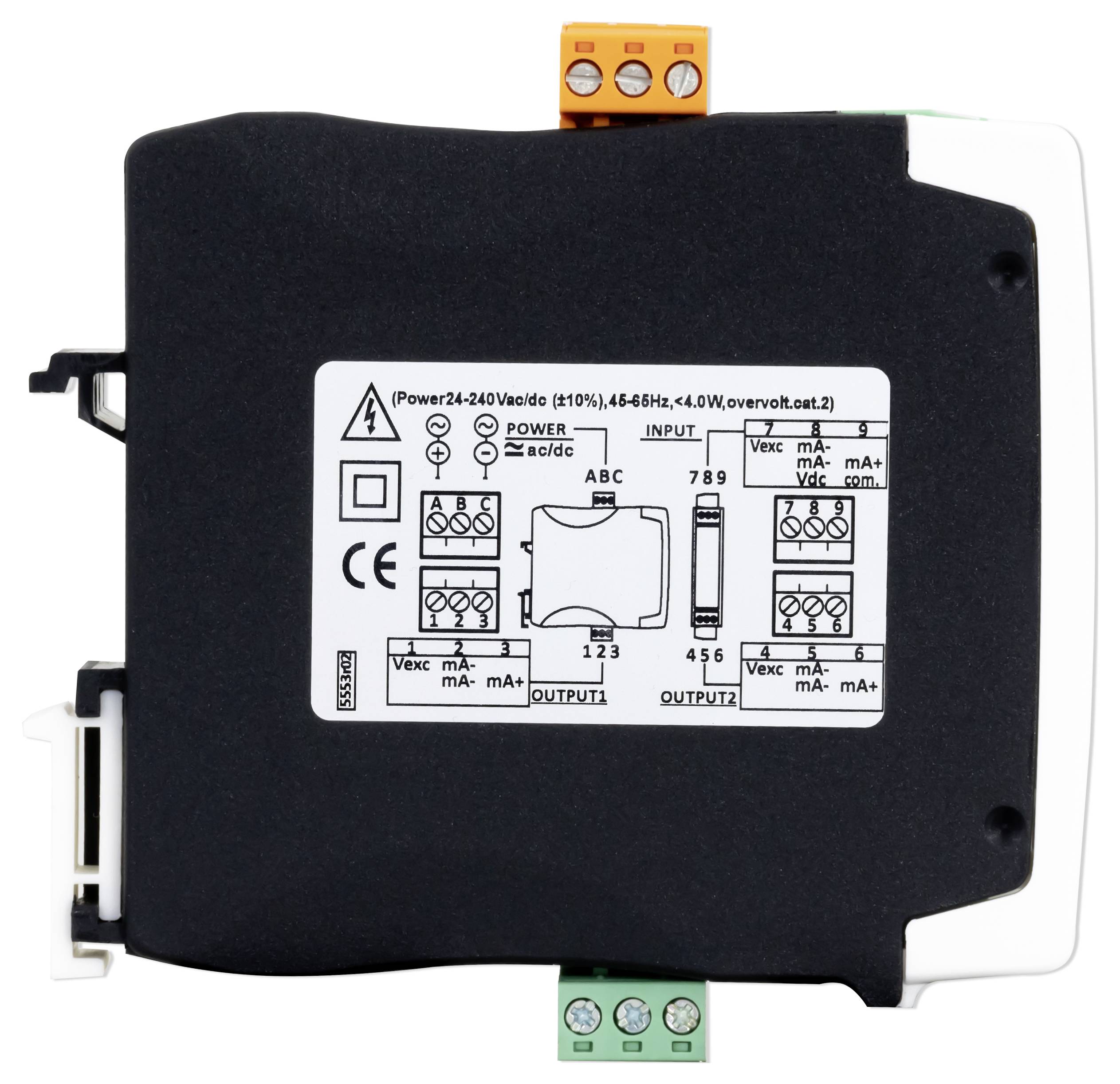

Schwarzes Industrie-DIN-Schienen-Steuermodul mit Klemmleisten und Verdrahtungsschema-Etikett für Stromversorgungs-, Eingangs- und Ausgangsverbindungen.

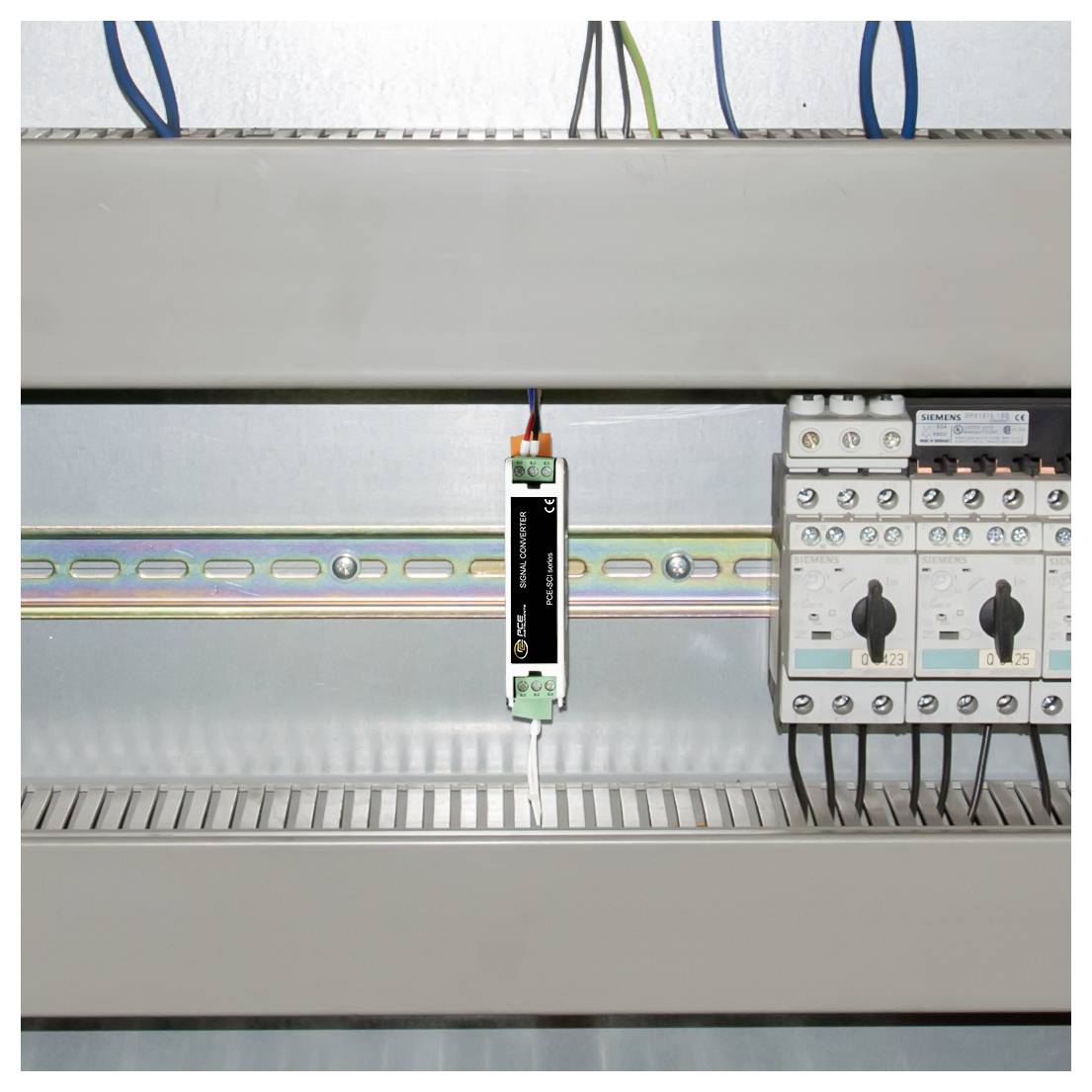

Elektrik-Schalttafel mit auf DIN-Schiene montierten Komponenten, einschließlich eines Zentralmoduls und Leitungsschutzschalter auf der rechten Seite.

1/5

Produkt-Art

Trennwandler

Eingangssignal max. (Strom)

20 mA

Eingangssignal max. (Spannung)

15 V

Typ

PCE-SCI-D

Abm.

(L x B x H) 106 x 108 x 22.5 mm

Datenblatt (PDF)

Lieferung Di., 13. Okt.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (134,45 € / Stück)

134,45 €

zzgl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-SCI-D

Konfigurierbarer Messumformer für elektrische Signale
Konfigurierbar über 2 Tasten und 7-Segment Anzeige
Passwort-Funktion
dupliziert Analoge Signale
- 4 ... 20 mA und 0 ... 10V
schnelle Konfiguration durch 2 Tasten
Hutschienenmontage
Spannungsversorgung 24 ... 250 V AC/DC

Technische Daten

Prozessstrom
Messbereich max. +4 mA ... 20 mA
Genauigkeit 0.3 % v.Mb.
Überlast 25mA
Signalart aktiv, passiv
Impedanz <2 Vdc Spannungsabfall an den Klemmen
Sprungantwort <300 ms (0 ... 99 % Signal)
Prozessspannung
Messbereich 0 V DC ... 10 V DC
Genauigkeit 0.3 % v.Mb.
Überlast 25 V DC
Signalart aktiv, passiv
Impedanz größer 1 MΩ
Sprungantwort <300 ms (0 ... 99 % Signal)
Allgemeine technische Daten
Display Typ 7 Segment, 2 Digits
Sicherheitsstandard CAT II / 300V
Schutzklasse (Gerät) IP30
Spannungsversorgung 24 ... 240 V DC ±10%, 45 ... 65 Hz, isoliert
Gewicht 126 g
Abmessungen (L x B x H) 110 x 22 x 118 mm
Betriebsbedingungen 0 ... 50 °C , 0 ... 95 % r.F
Lagerbedingungen -20 ... 70 °C , 0 ... 95 % r.F

Typ: PCE-SCI-D

Produkt-Art: Trennwandler

Eingangssignal max. (Strom): 20 mA

Eingangssignal max. (Spannung): 15 V

Abm.: (L x B x H) 106 x 108 x 22.5 mm

Anschluss: Klemmleiste
Schraubklemme
Klemme
Steckverbinder

Ausgangssignal (Spannung): 0-10

Betriebsspannungsbereich: 18 - 265 V

Betriebsspannung max.: 265 V

Betriebsspannung min.: 18 V DC/AC

Bürde: 10

Eingangssignal (Spannung): 10

Inhalt: 1 St.

Konfiguration: Potentiometer

Breite: 108 mm

Höhe: 22.5 mm

Länge: 106 mm

RoHS-konform: Ja

Sensorart: PT100
PT500
PT1000

Stromaufnahme: 3 W

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -20 °C

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.25 mm²

Querschnitt starr (min.): 1 mm²

Dokumente & Downloads

Datenblatt

Datenblatt 3192941 PCE Instruments Trennsignalwandler PCE-SCI-D Konfigurierbarer Messumformer für elektrische Signale |7-Segment Anzeige

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3192941 PCE Instruments Trennsignalwandler PCE-SCI-D Konfigurierbarer Messumformer für elektrische Signale |7-Segment Anzeige

Beschreibung

Der Konfigurierbare Messumformer für elektrische Signale ist ein Signalverdoppler und Signalwandler für Prozesssignale. Es kann ein 4 ... 20 mA und 0 ... 10 V DC - Signal am Eingang angelegt werden. Der konfigurierbare Messumformer für elektrische Signale liefert Erregerspannung, falls erforderlich. Er hat 2 Ausgänge, wobei Ausgang 1 fest auf 4 ... 20 mA und Ausgang 2 auf 4 ... 20 mA oder 0 ... 10 V DC eingestellt werden kann. Zudem hat er eine vierfache Isolierung zwischen Stromversorgung, Eingangssignal, Ausgang 1 und Ausgang 2.

Die Isolierung des Stromkreises verhindert Erdschleifen und die Ausbreitung von Spannungsspitzen, Schutz von Geräten und Signalintegrität. Konfigurationssystem (Ziffern und Tastenfeld) sind hinter der Frontabdeckung zugänglich und bieten eine einfache und schnelle Konfiguration. Der Signal Duplizierer hat eine "Passwort"-Funktion, um den Zugang zur Konfiguration zu sperren. Der konfigurierbare Messumformer für elektrische Signale ist konzipiert für den industriellen Einsatz, mit der Möglichkeit der Integration in eine Vielzahl von Anwendungen, reduzierten Kosten, ausgezeichneter Qualität und optionaler Anpassung des Geräts für den individuellen Einsatz.
