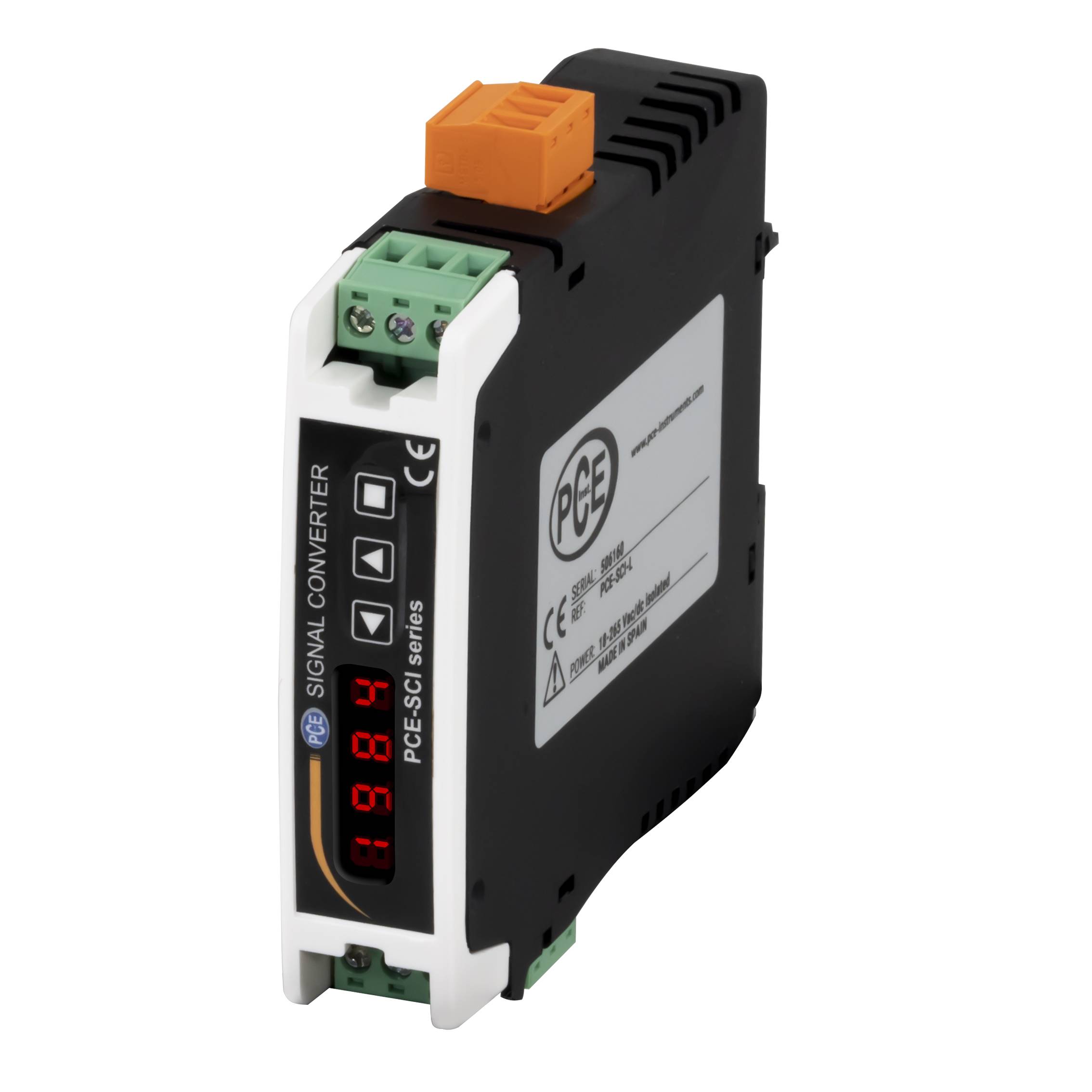

Industrielles Signalwandlermodul mit roter LED-Anzeige und Schraubklemmenverbindern auf weißem Hintergrund.

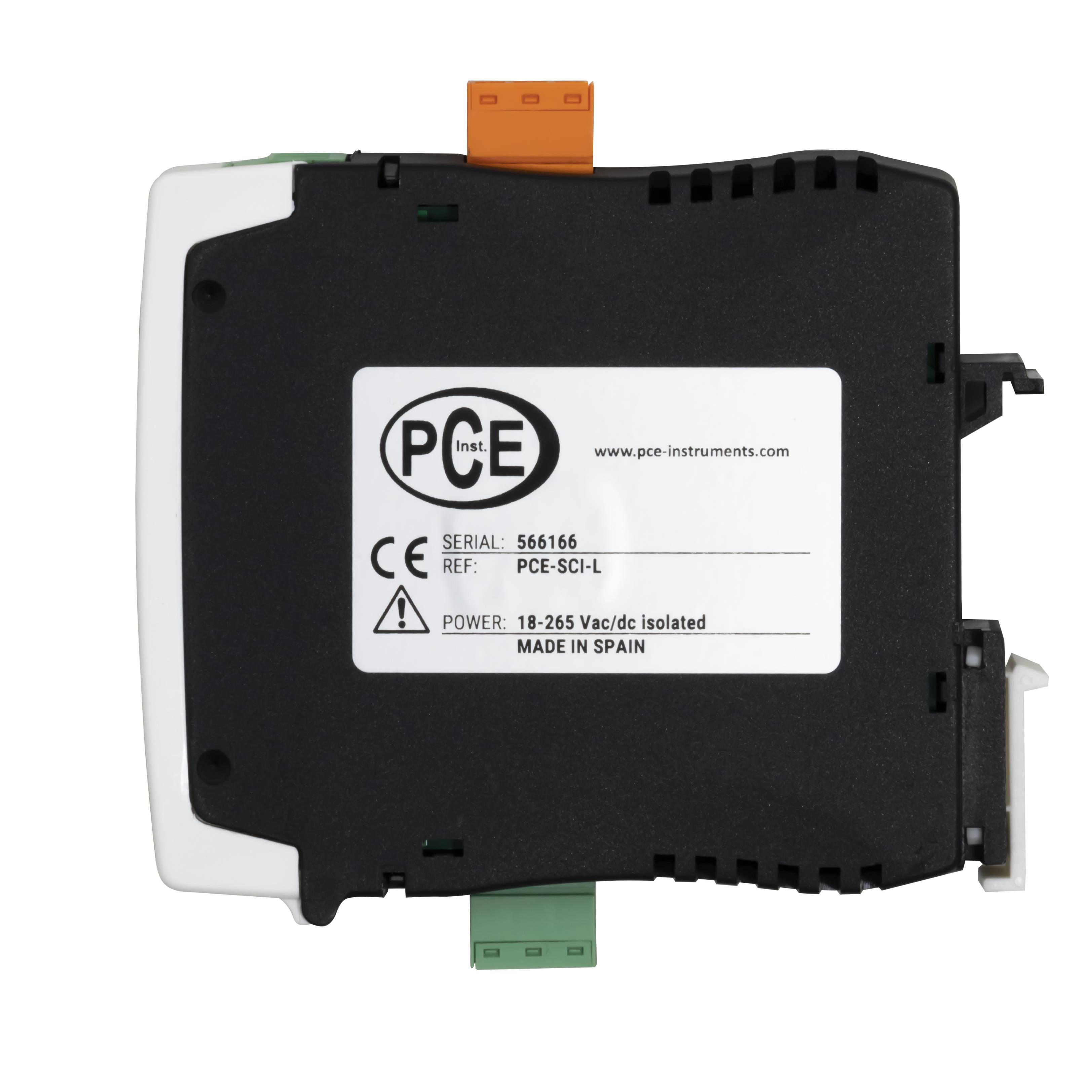

PCE Instruments Industriemodul mit der Bezeichnung „PCE-SCI-L" mit Seriennummer 566166, CE-Kennzeichnung und Stromversorgung 18-265 Vac/dc isoliert, hergestellt in Spanien.

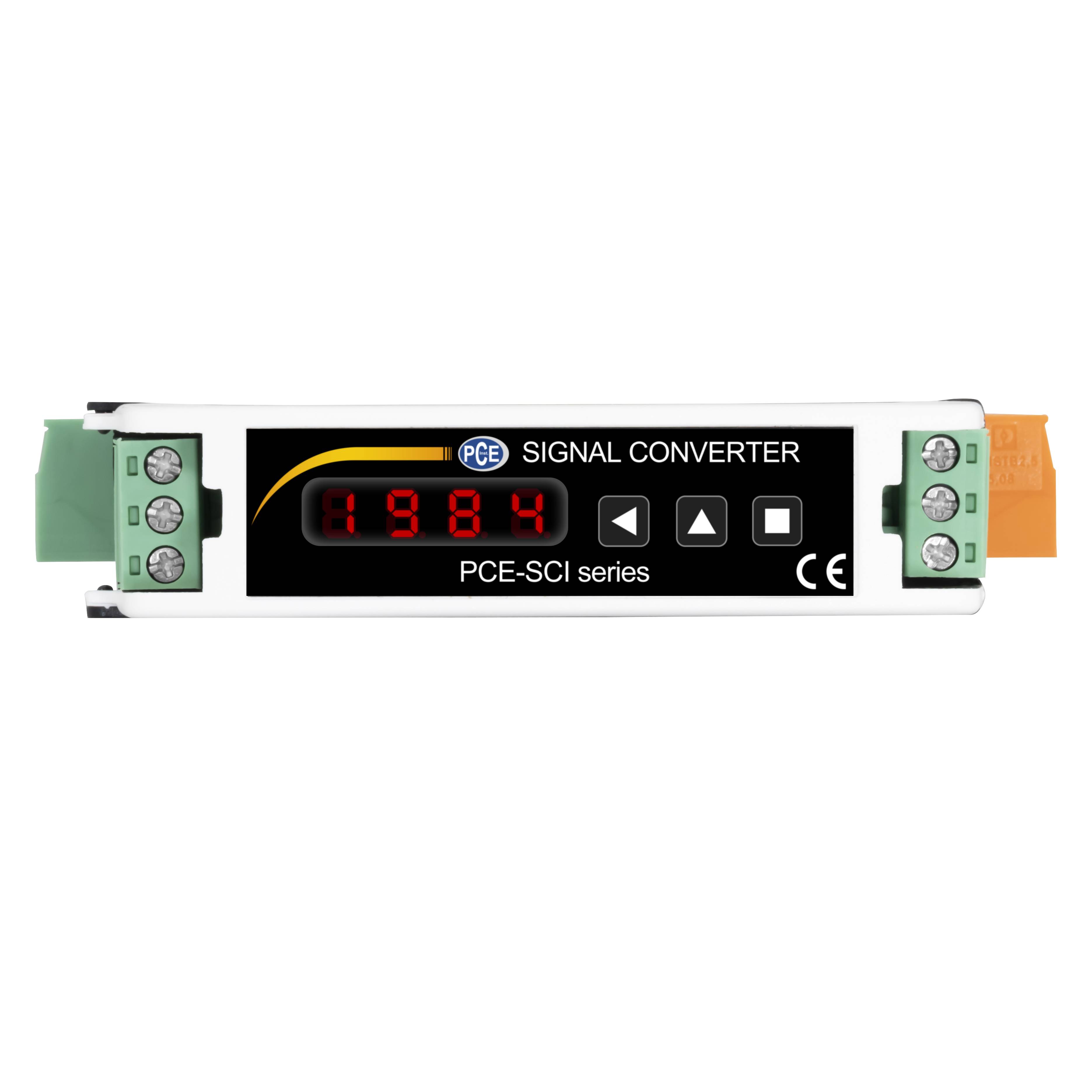

Digitales Signalumwandler-Display mit rotem Ziffernblock-Anzeigewert 19.84, drei Kontrolltasten und grünen/orangefarbenen Anschlussblöcken an beiden Enden.

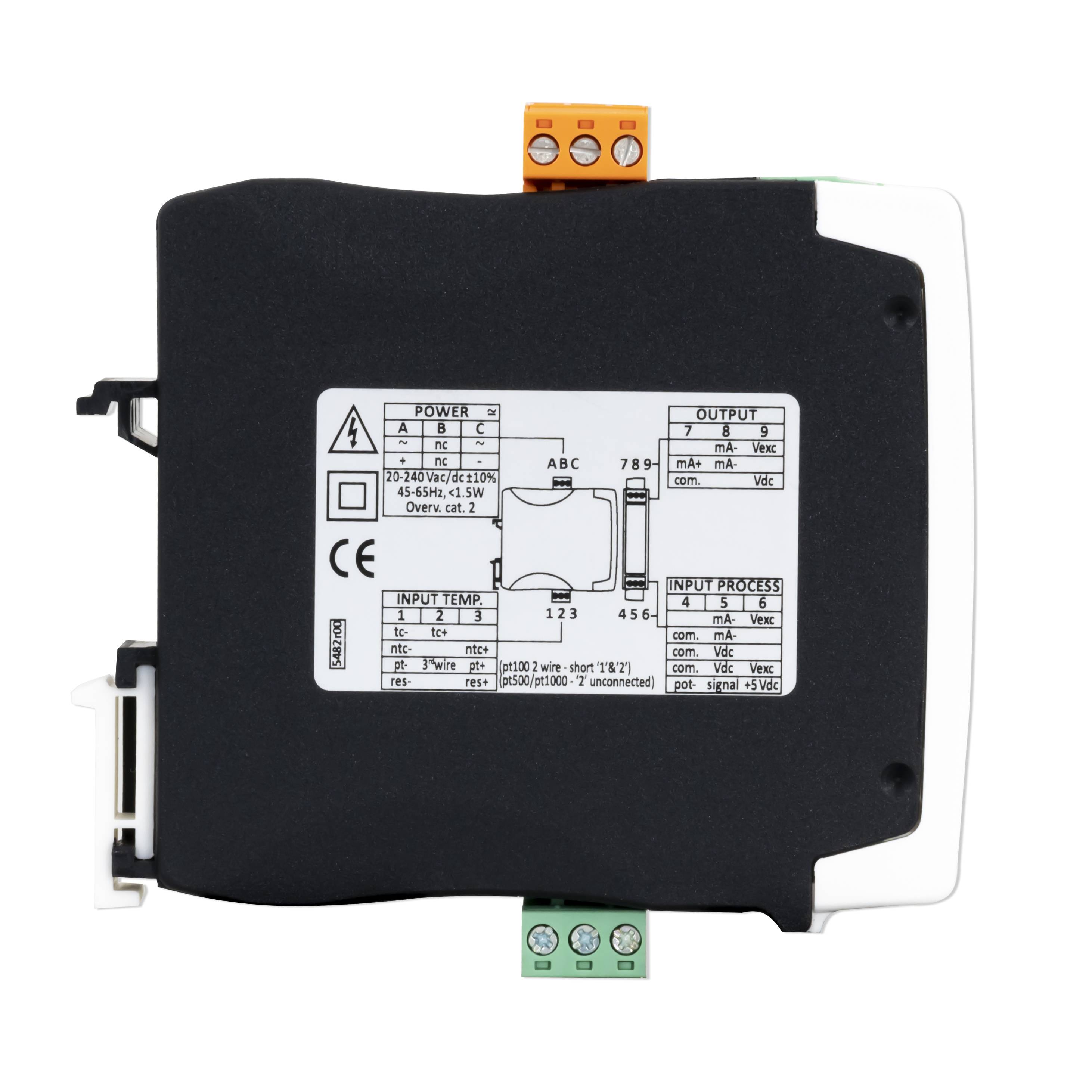

Schwarzes industrielles elektronisches Modul mit Klemmleisten und Schaltplan-Etikett auf der Vorderseite.

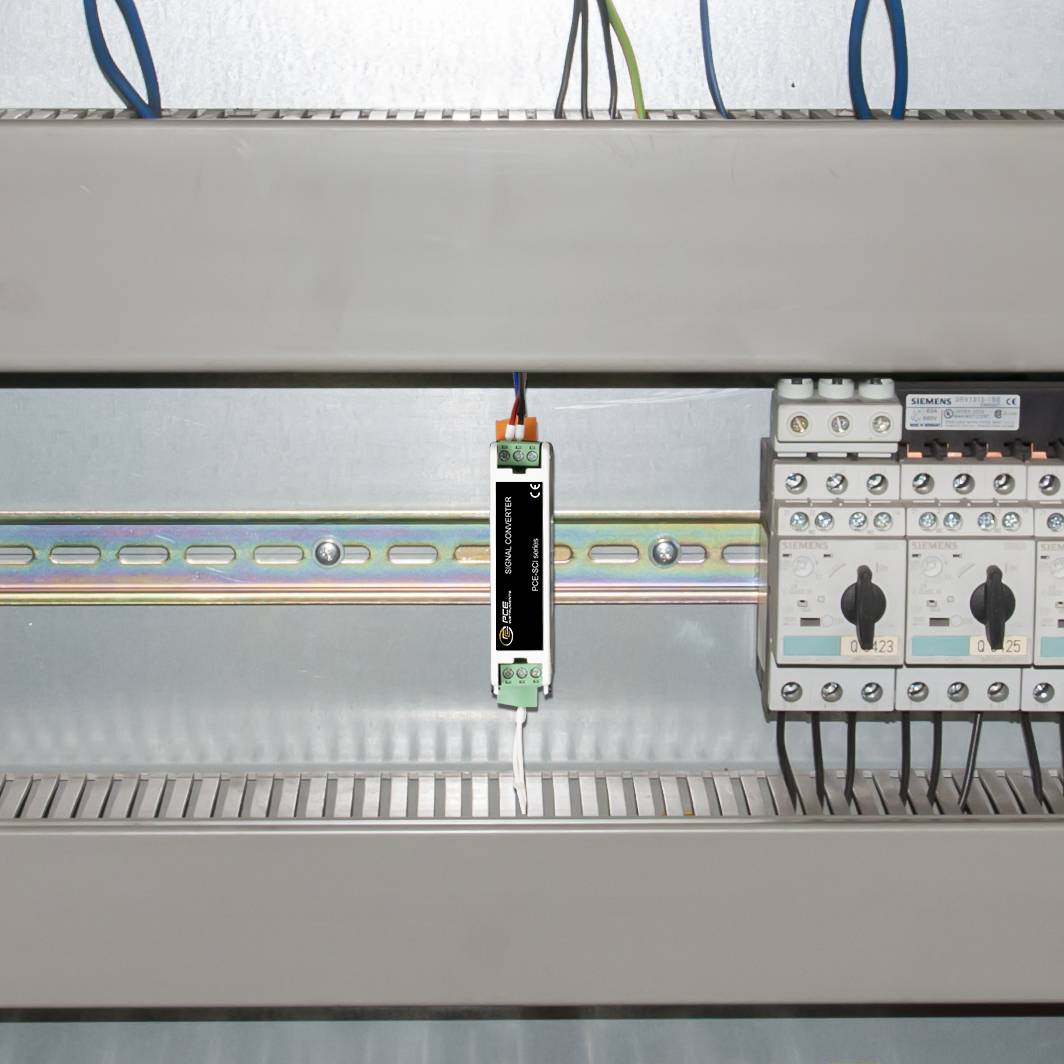

Elektrisches Schaltschrank mit auf DIN-Schiene montierten Komponenten, einschließlich eines zentralen Relaismoduls und zwei Siemens-Leistungsschaltern auf der rechten Seite.

1/5

Produkt-Art

Trennwandler

Eingangssignal max. (Strom)

20 mA

Eingangssignal max. (Spannung)

15 V

Typ

PCE-SCI-L

Abm.

(L x B x H) 106 x 108 x 22.5 mm

Datenblatt (PDF)

Sofort-Lieferung Mi., 30. Sept.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (172,26 € / Stück)

172,26 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-SCI-L

Trennsignalwandler für die Hutschienenmontage
Messbereich 0 ... 600 V AC/DC
Ausgangssignale in 4 ... 20 mA und 0 ... 10 V
konfigurierbar über Tastenfeld
Strommessbereich 0 ... 5 A AC/DC
FrequenzmessungHutschienenmontage
Messbereich 0 ... 600 V AC/DC
aktives und passives Ausgangssignal
Frequenzmessung
Messbereich 0 ... 5 A AC/DC

Technische Daten

Gleichspannung DC
Messbereich -80 mV ... +80 mV
Auflösung 0,1 mV
Genauigkeit je nach Eingangsbereich 0,05 bis 0,15 % FS.
Allgemeine technische Daten
Ausgänge 4 ... 20 mA, 0 ... 10 VDC
Display Typ 7 Segment, 2 Digits
Sicherheitsstandard CAT II / 300V
Montage 35 mm Hutschienenmontage
Isolierung 3000 Veff für 60 s (Eingang, Ausgang, Versorgung)
Menüsprache Englisch (US)
Schutzklasse (Gerät) IP30
Spannungsversorgung 24 ... 240 V DC ±10%, 45 ... 65 Hz, isoliert
Gewicht 126 g
Abmessungen (L x B x H) 110 x 22 x 118 mm
Betriebsbedingungen 0 ... 50 °C , 0 ... 95 % r.F
Lagerbedingungen -20 ... 70 °C , 0 ... 95 % r.F

Typ: PCE-SCI-L

Produkt-Art: Trennwandler

Eingangssignal max. (Strom): 20 mA

Eingangssignal max. (Spannung): 15 V

Abm.: (L x B x H) 106 x 108 x 22.5 mm

Anschluss: Klemmleiste
Schraubklemme
Klemme
Steckverbinder

Ausgangssignal (Spannung): 0-10

Betriebsspannungsbereich: 18 - 265 V

Betriebsspannung max.: 265 V

Betriebsspannung min.: 18 V DC/AC

Bürde: 10

Eingangssignal (Spannung): 10

Inhalt: 1 St.

Konfiguration: Potentiometer

Breite: 108 mm

Höhe: 22.5 mm

Länge: 106 mm

RoHS-konform: Ja

Sensorart: PT100
PT500
PT1000

Stromaufnahme: 3 W

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -20 °C

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.25 mm²

Querschnitt starr (min.): 1 mm²

Dokumente & Downloads

Datenblatt

Datenblatt 3192942 PCE Instruments Trennsignalwandler PCE-SCI-L Hutschienenmontage |aktives & passives Ausgangssignal |Display & Tastenfeld

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3192942 PCE Instruments Trennsignalwandler PCE-SCI-L Hutschienenmontage |aktives & passives Ausgangssignal |Display & Tastenfeld

Beschreibung

Der Trennsignalwandler hat einen einstellbaren Messbereich von 0 … 600 V AC/DC und kann somit die verschiedensten Spannungen messen. Zum Beispiel ist es möglich den Trennsignalwandler an Versorgungsleitung anzuschließen um die anliegende Spannung zu überwachen. Neben der Spannungsmessung kann der Trennsignalwandler auch den Strom mit einem maximal einstellbaren Messbereich von 0 … 5 A AC/DC direkt messen. Um den Strombereich zu erweitern kann an dem Trennsignalwandler ein Stromwandler angeschlossen werden. Der gemessene Wert wird anschließend vom Trennsignalwandler in ein genormtes analoges 4 … 20 mA oder 0 … 10 V Signal umgewandelt. Somit ist der Trennsignalwandler die ideale Erweiterung einer Prozesssteuerung.

Da Ein- und Ausgangsbereich identisch eingestellt werden können, kann der Trennsignalwandler zur galvanischen Entkopplung verwendet werden. Das Konfigurieren des Trennsignalwandlers erfolgt direkt über das Tastenfeld. Somit wird kein zusätzliches Kabel oder Software für die Einstellungen des Signalwandlers benötigt. Der Trennsignalwandler wird auf einer DIN Hutschiene montiert. Betrieben wird der Signalwandler mit einer Spannung von 18 ... 265 V AC/DC bei einer Frequenz von 45 ... 65 Hz.
