Highlights & Details

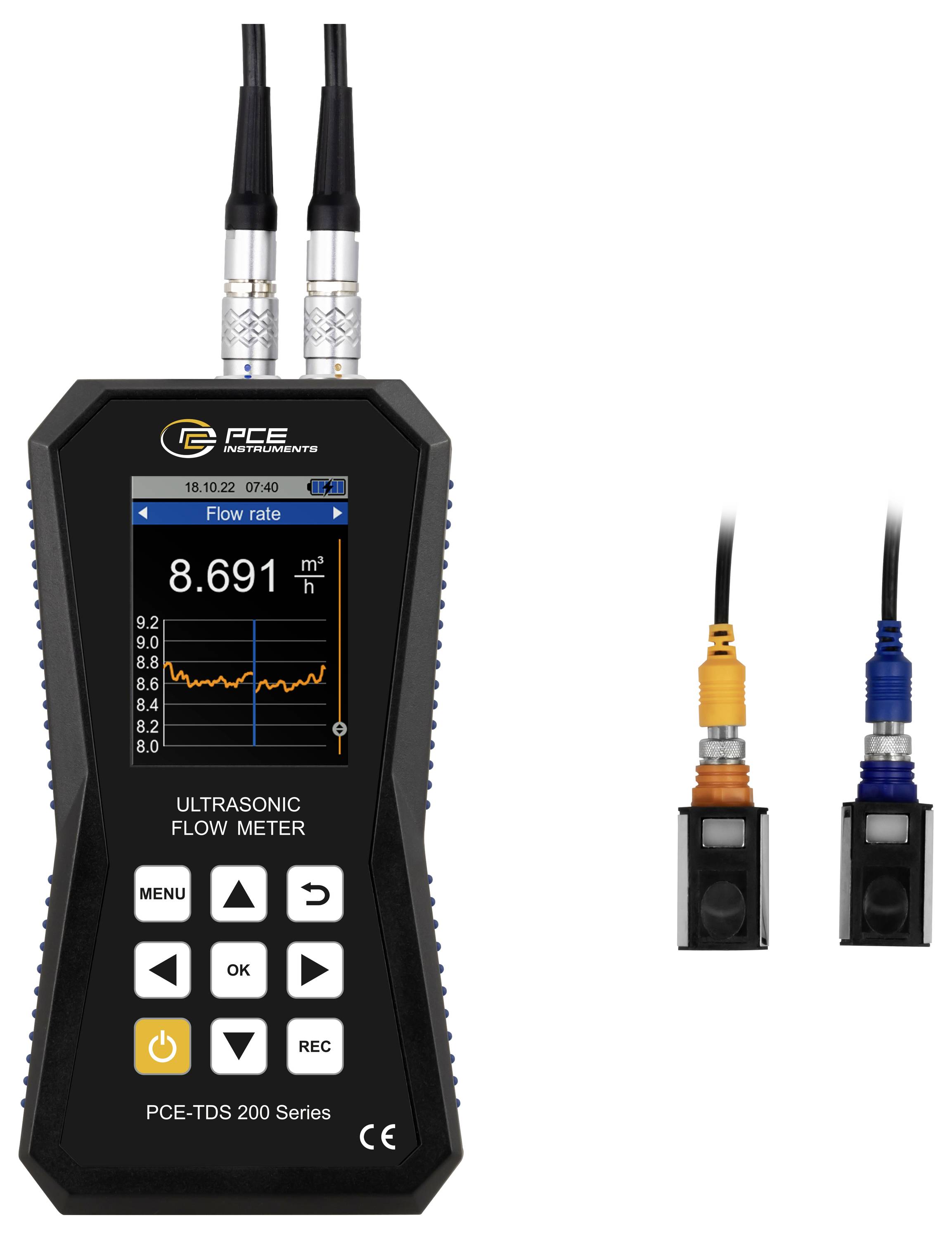

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-TDS 200 S

Ultraschall Durchflussmessgerät mit 32 GB Datenspeicher für 10 Millionen Messpunkte
Messbereich ±32 m/s
Reproduzierbarkeit ±0,5 % vom Messwert
verschiedene Messsonden
individuell einstellbare Alarmgrenzwerte
2,8 " LC-Display
für alle Medien

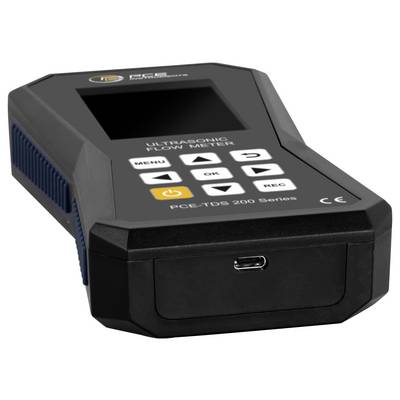

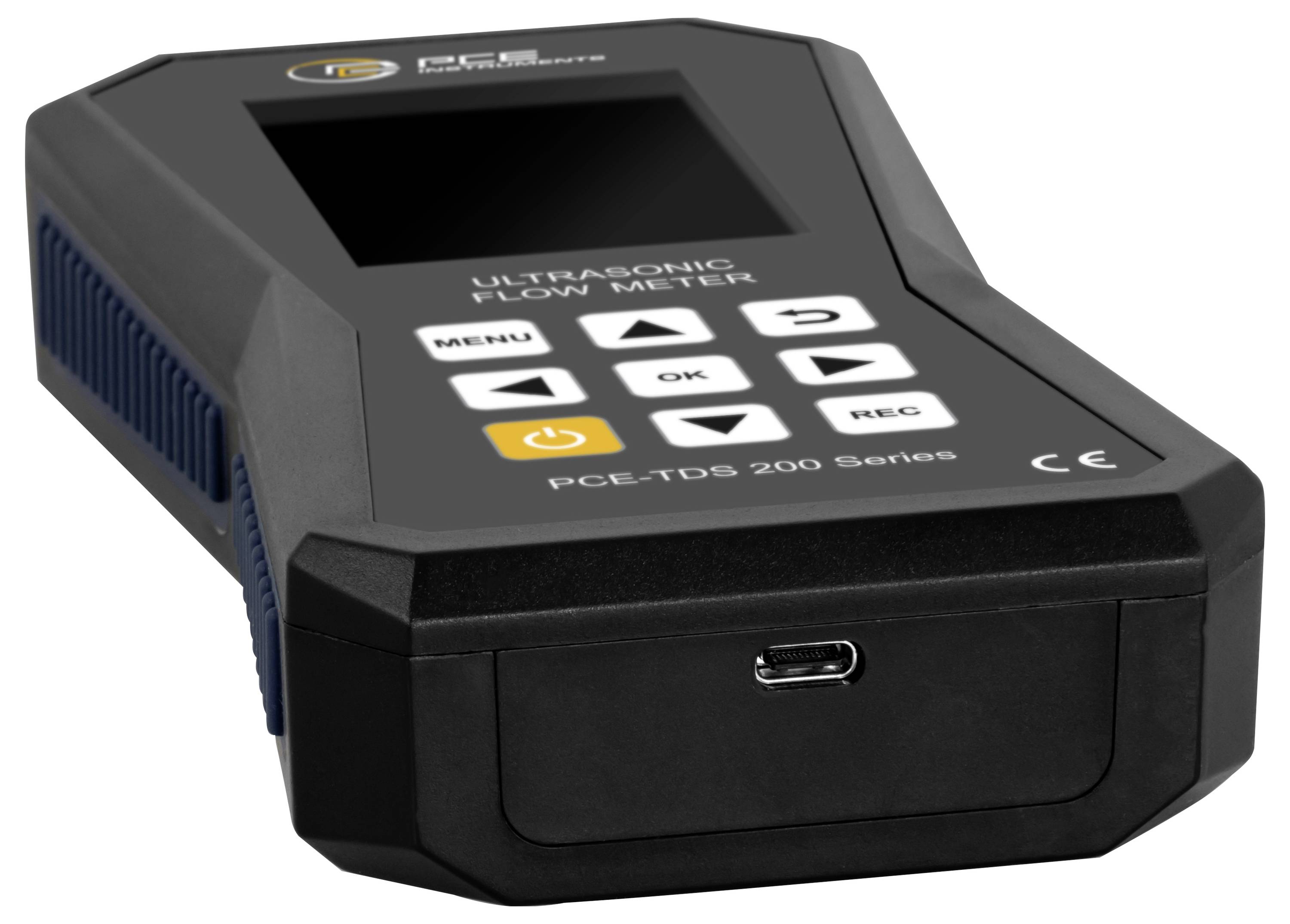

USB-C Schnittstelle zur Datenübertragung
optionale Software zur Analyse der Messwerte
Wärmemengenmessung

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Durchflussmessung Messbereich ±32 m/s
Auflösung 0,001 m/s
Genauigkeit
DN ≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
DN <50 mm: ±3,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
Reproduzierbarkeit ±0,5 % vom Messwert
PCE-TDS 200 S SENSOR Sensorpaar
Rohrdurchmesser DN 15 … 100 / 20 … 108 mm
Abmessung 45 x 30 x 30 mm
Temperaturbeständigkeit-30 … 160 °C
Messmethode Z, V, N, W
Medium
Wasser
Meerwasser
Öl
Rohöl
Methanol
Ethanol
Diesel
Benzin
Petroleum
Benutzerdefiniert (manuelle Eingabe der Schallgeschwindigkeit vom Medium)
Alle Flüssigkeiten mit einer Unreinheit <5 %
Rohrmaterial
Kupfer CU
Stahl FE
Edelstahl VA
Aluminium AL
Messing ME
Gusseisen CI
Eisen FE
Nickel NI
Titan TI
Zink ZI
Acryl AC
Polyethylen PE
Polypropylen PP
Polyvinylchlorid PVC
Nylon NY
Benutzerdefiniert (manuelle Eingabe der transversalen Schallgeschwindigkeit des Rohrmaterials)
Innenauskleidung des Rohrs
Keine Auskleidung
Benutzerdefiniert
Epoxidharz
Gummi
Mörtel
Polystyrol PS
Polyethylen PE
Polytetrafluorethylen PTFE
Polyurethan PU
Polypropylen PP
Benutzerdefiniert (manuelle Eingabe der longitudinalen Schallgeschwindigkeit der Innenauskleidung des Rohres)
Messparameter Flussgeschwindigkeit, Volumenstrom und Volumen
Einheiten (Maße) mm, in
Einheiten (Flussgeschwindigkeit) m/s, ft/s
Einheiten (Volumenstrom) m³, l, gal, igl, mgl, cf, bal, ib, ob
Zeitangabe Sekunden, Minuten, Stunden, Tage
Einheiten (Volumen) m³, l, gal, igl, mgl, cf, bal, ib, ob
Weitere Spezifikationen
Anzeige 2,8“ LCD
Einheiten metrisch / imperial
Menüsprachen Deutsch, Englisch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Dänisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
Betriebs- und Lagerbedingungen Temperatur: -20 … +65 °C
Luftfeuchtigkeit: 10 … 95 % r. F., nicht kondensierend
Datenlogger 32 GB Speicherkapazität / 10 Millionen Messpunkte
Schnittstelle USB (für Online-Messung, Auslesen des internen Speichers und zum Aufladen des Akkus)
Schutzart IP52
Spannungsversorgung
Intern: LiPo-Akku (3,7 V, 2500 mAh)
Extern: USB 5 VDC, 500 mA
Betriebsdauer ca. 10 h
Abmessungen 165 x 85 x 32 mm
Gewicht 255 g

Verpackungsart: Box

Produkt-Art: Ultraschall-Sensor

Typ: PCE-TDS 200 S

Betriebsspannung: 5 V

Betriebsspannung min.: 5 V

Betriebsspannung max.: 5 V

Betriebsspannungsbereich: 5 V

Besonderheiten: Mit Gehäuse
Anschlusshaube mit 2 Kabelverschraubungen
Anschlusshaube mit 2 Steckverbinder

Anschluss: Kabelverschraubung

Ansprechzeit: 1 s

Ausgänge: Analog Spannung
Analog
Zweidraht

Gehäusefarbe: Schwarz

Material-Eigenschaft: galvanisch verzinkt
rostfrei

Gehäusematerial: Polystyrol (EPS)
Vollkunststoff
Gummi
Polymer
Plastik
PTFE
Kunststoff metallisiert

Kabellänge: 5 m

Nenn-Durchmesser: 108 mm

Min. Medien-Temperatur: -30 °C

Max. Medien-Temperatur: 160 °C

Messgenauigkeit ±: 1.5 %

Messbereich (min.): 0 m/s

Messbereich (max.): 32 m/s

Messbereich: 0 - 32 m/s

: IP52

Gewicht: 255 g

Min. Umgebungstemperatur: -20 °C

Max. Umgebungstemperatur: 65 °C

Länge: 165 mm

Breite: 32 mm

Höhe: 85 mm

Abm.: (L x B x H) 165 x 32 x 85 mm

Inhalt: 1 St.

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung min.

Messbereich (max.)

Produkt-Art

Verpackungsart

Betriebsspannung max.

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 S |Sensoren für Rohrgröße: 20-108 mm |Auflösung: 0,001 m/s

Bestell-Nr.:2813677

Dieser Artikel

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 L mit Durchflusssensoren für Ø315-6000 mm |Datenlogger 32 GB

Bestell-Nr.:2813673

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 M inkl. Durchflusssensoren für DN 50 - 700 / 57 - 720 mm

Bestell-Nr.:2813674

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 ML |Durchflusssensoren für Rohrgröße 50-700 mm /315-6000 mm

Bestell-Nr.:2813675

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 MR |Sensoren auf Schiene |Rohrgröße: 50-700 mm|bis 1800 °C

Bestell-Nr.:2813676

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 SL |4 Sensoren |32 GB Speicher (10 Mio. Messpunkte) |USB-C

Bestell-Nr.:2813678

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 SM mit Durchflusssensoren Rohrgröße: 20-108 mm / 50-700 mm

Bestell-Nr.:2813679

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 SR |Durchflusssensoren auf Schiene für Rohrgröße: 20-108 mm

Bestell-Nr.:2813680

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200+ L mit Durchflusssensoren Ø315-6000 mm |Wärmemengenmessung

Bestell-Nr.:2813681

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200+ M |Sensoren für Rohr Ø 50-700 mm |Wärmemengenmessung

Bestell-Nr.:2813682

5 V

32 m/s

Ultraschall-Sensor

Box

5 V

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2813677 PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 S |Sensoren für Rohrgröße: 20-108 mm |Auflösung: 0,001 m/s

Beschreibung

Das Ultraschall Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.

Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmessgerät gespeichert werden.

Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall Durchflussmessgerät ist mit der Software auch möglich.

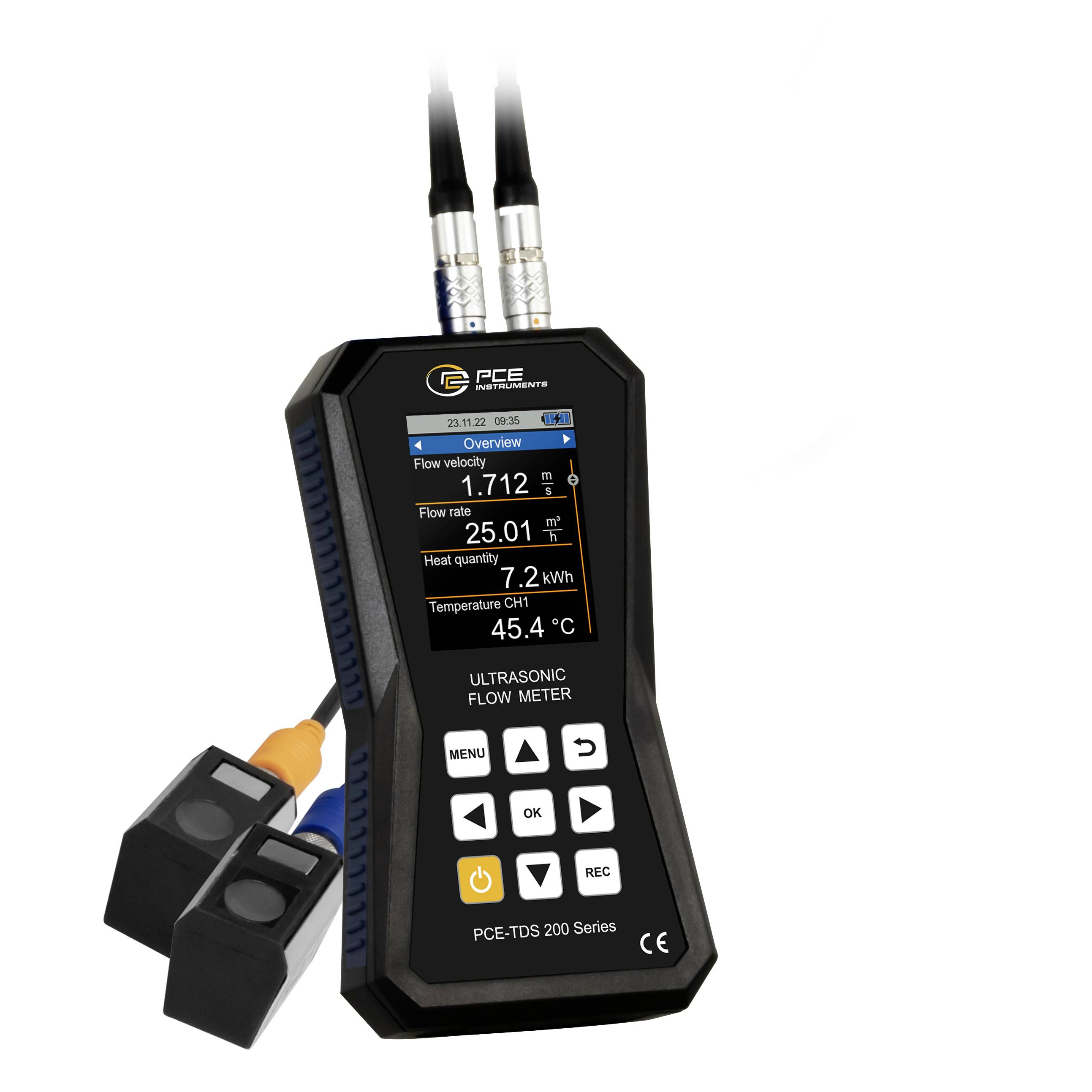

Um die Wärmemenge mit dem Ultraschall Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

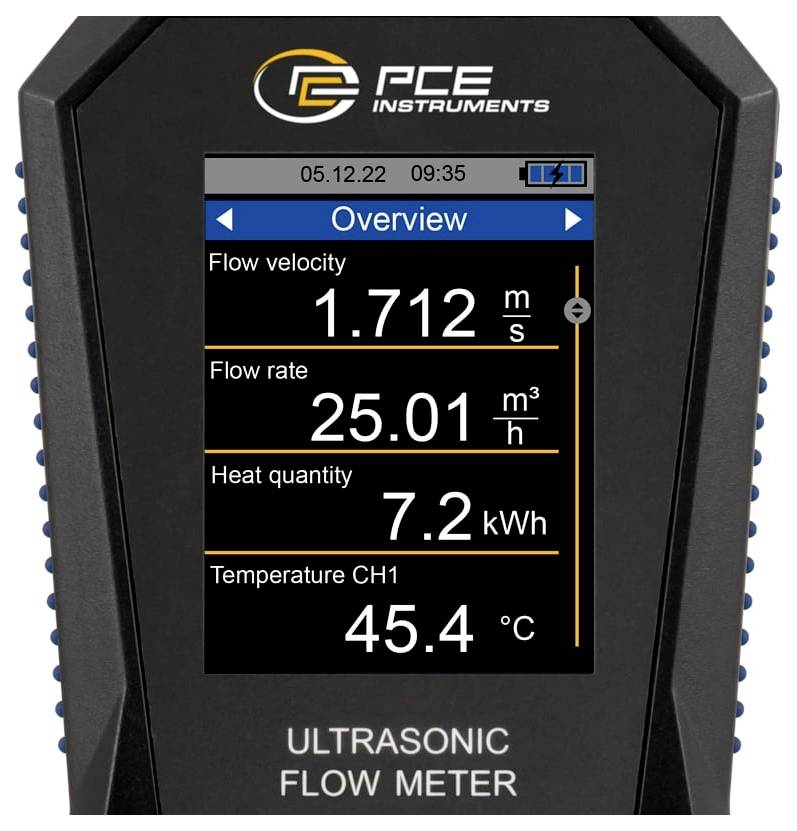

Das LC Farbdisplay vom Ultraschall Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Ultraschall Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

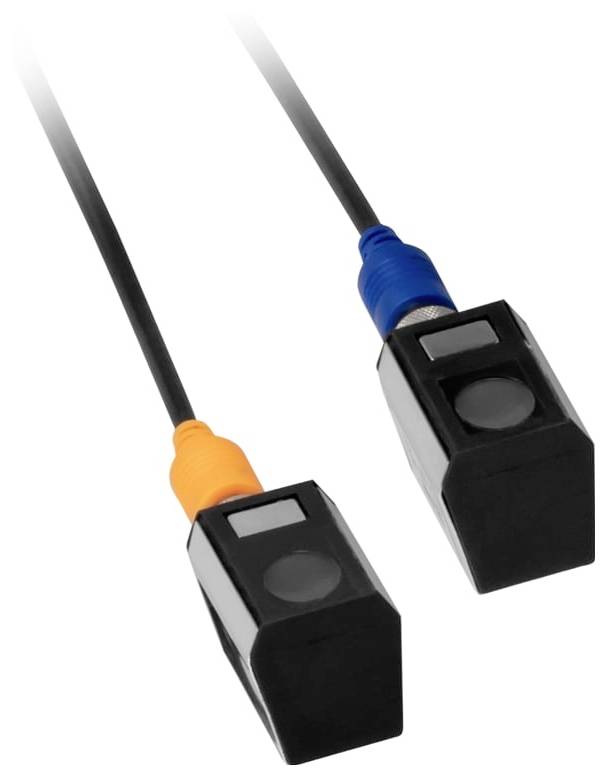

PCE-TDS 200 S SENSOR
Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschall Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.
