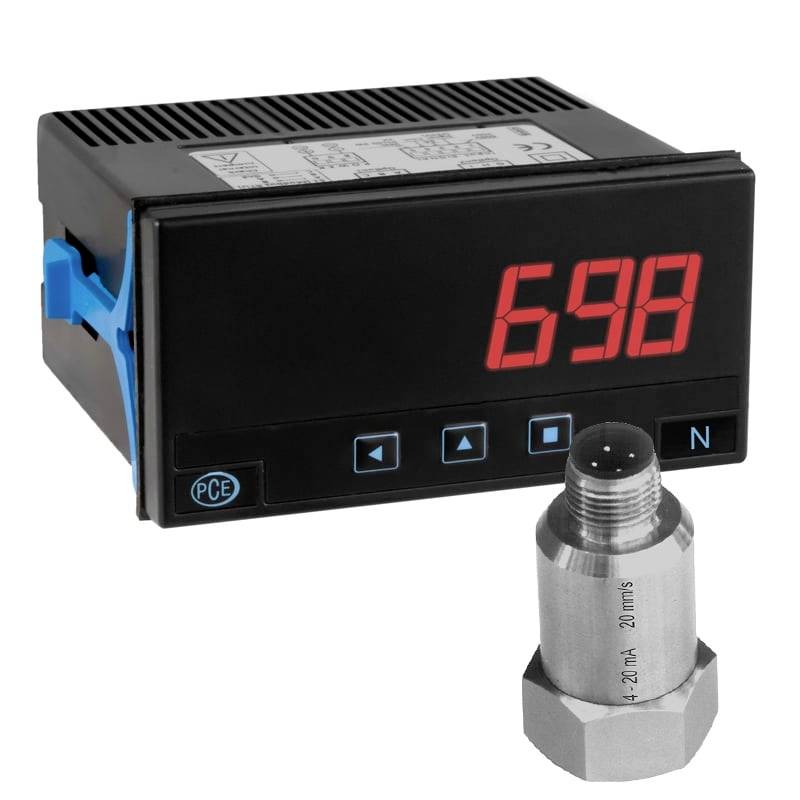

PCE Instruments Vibrationsmessgerät PCE-VMS 100 mit Anzeige |Schwingungsaufnehmer |Ausgänge optional |Ausgang 4...20 mA

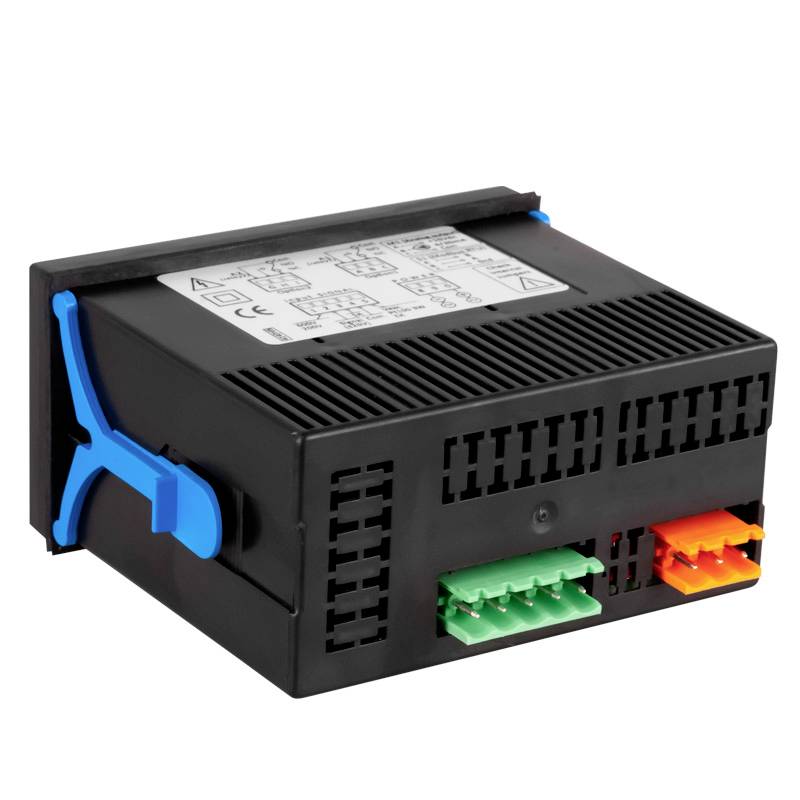

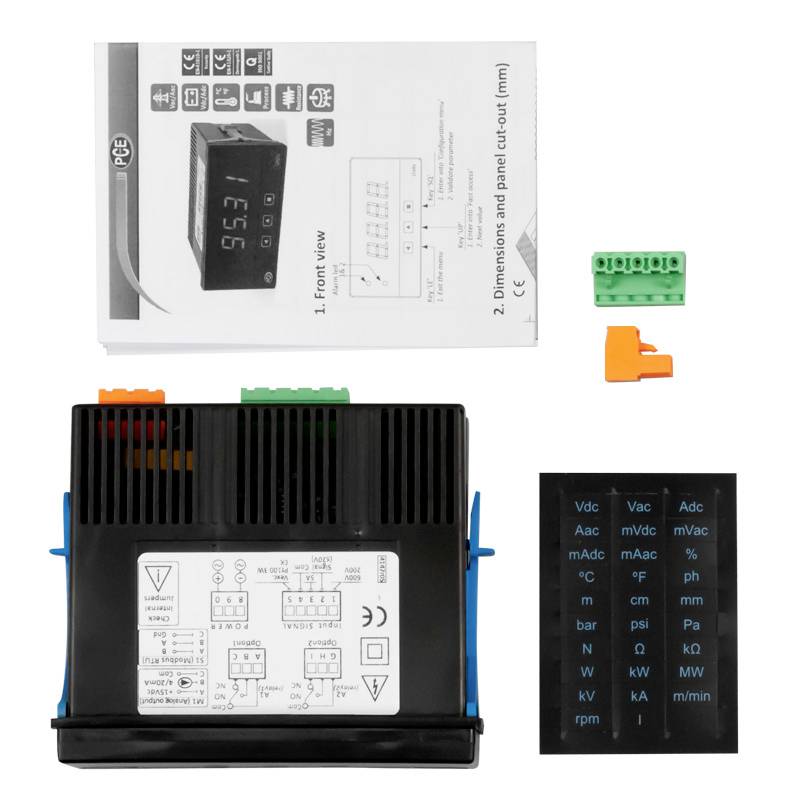

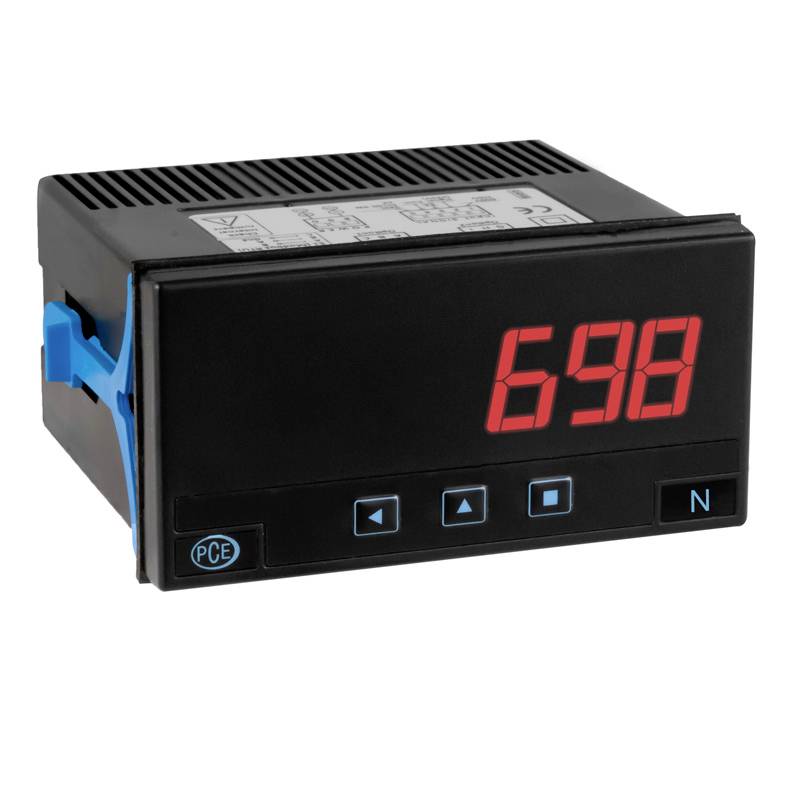

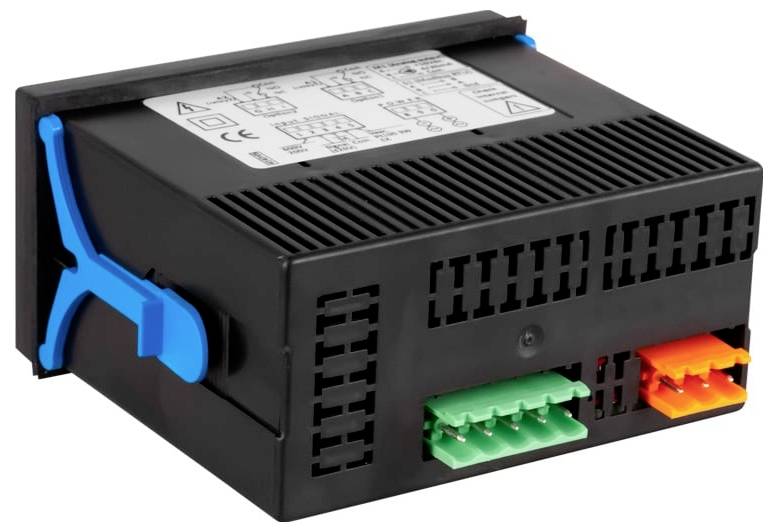

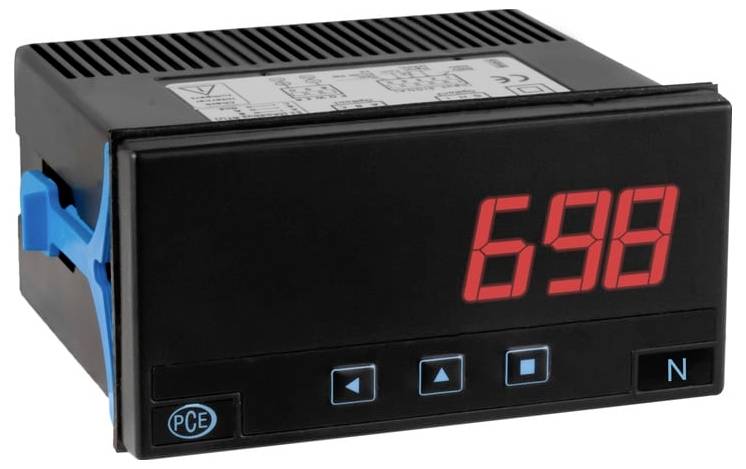

Das Vibrationsmessgerät ist konfigurierbar als AC- und DC-Voltmeter (bis zu 600 VAC / DC), AC- und DC-Amperemeter (bis zu 5 AAC / DC). Weiterhin zeigt das Vibrationsmessgerät Messwerte von Prozesssignalen (mA, VDC), Thermoelemente, resistive Temperatursensoren (Pt, Ni, PTC und NTC), Widerstände, Potentiometer und Frequenz an. Das Vibrationsmessgerät ist über die Fronttasten konfigurierbar. Eingebaut wird die Einbauanzeige in einen Schalttafelausschnitt mit der Standardgröße 96 x 48 mm (1/8 DIN). Der Messwert ist mit 4 Stellen (9999 / -1999) skalierbar.

Ebenso stehen eine Schnellzugriffsfunktion auf Alarmsollwerte, externe Steuerung zur Aktivierung vordefinierter Funktionen, Eco-Modus für geringen Verbrauch, wählbare doppelte Skalierung, 5 konfigurierbare Helligkeitsstufen an dem Vibrationsmessgerät zur Verfügung. Ein einzelnes Universalnetzteil 18 ... 265 V AC / DC macht die Einbauanzeige zu einem einfach einzusetzenden Prozessmessgerät. Optionale Module für Ausgang und Steuerung (Relais, Analogausgang, Modbus RTU) stehen dem Nutzer vom Vibrationsmessgerät bereit.

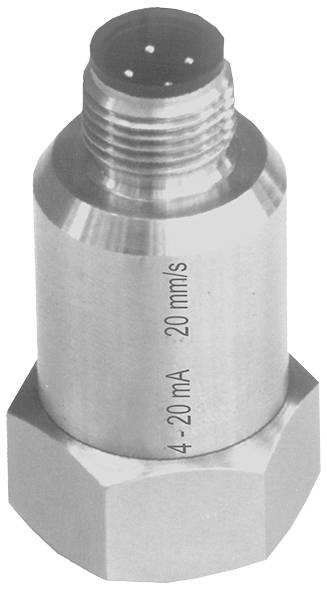

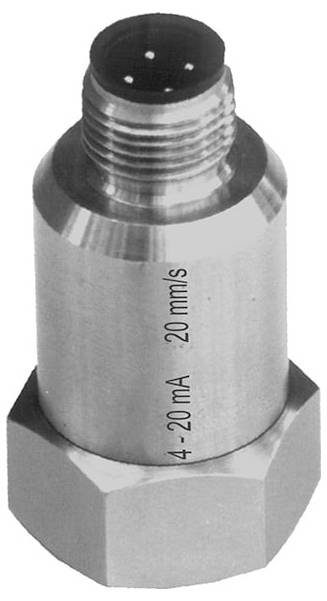

Der externe Schwingungsaufnehmer wird verwendet um die Schwinggeschwindigkeit von Maschinen und Anlangen zu messen. Der Schwingungsaufnehmer gibt den Messwert als 4 ... 20 mA Normsignal an nachgeschaltete Steuerungs- und Regeltechnik weiter. Somit kann man mit dem Schwingungsaufnehmer eine komplette Signalverarbeitung für die Schwingstärkemessung durchführen. Das Schwingungsmessgerät kann für Messungen nach DIN/ISO 10816 herangezogen werden.

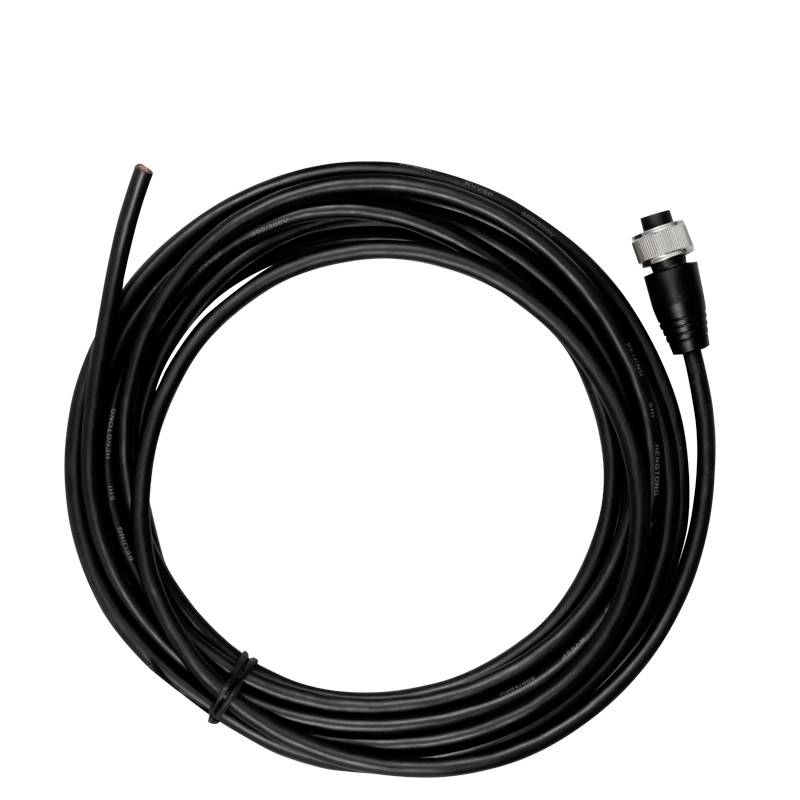

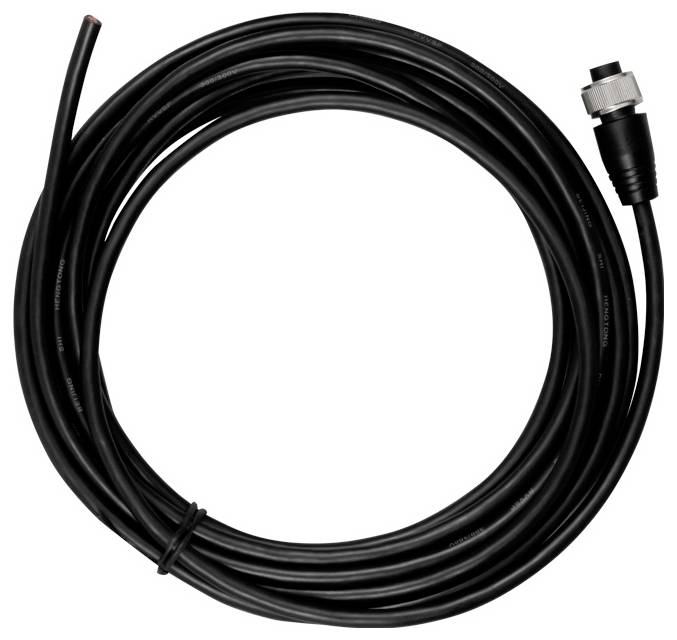

Das 4 ... 20 mA Signal gibt den Effektivwert der Schwinggeschwindigkeit wieder. Der Messbereich vom erstreckt sich von 0,2 ... 20 mm/s. Der Frequenzbereich reicht von 10 ... 1000 Hz. Die Versorgung des Beschleunigungsaufnehmers erfolgt über eine Stromschleife und ist komplett galvanisch isoliert. Der Vibrationsmessgerät ist gegen Verpolung geschützt. Angeschlossen wird der Sensor an die SPS über einen M12 Kabelanschluss. Um den Vibrationsmessgerät auch in rauen Umgebungen nutzen zu können ist dieser nach IP67 geschützt.
