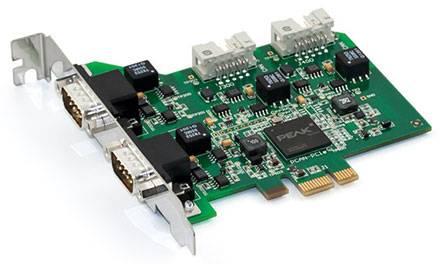

PEAK IPEH-003026 (PCAN-PCI Express Einkanal galvanisch entkoppelt, PCI Express)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- UKCA
Ja
Beschreibung
Die PCAN-PCI Express-Karte ermöglicht die Einbindung eines PCs mit PCI Express-Steckplätzen in CAN-Netzwerke. Zwischen der Computer- und der CAN-Seite ist eine galvanische Trennung bis maximal 500 Volt gegeben. Die Karte ist als Ein-, Zwei- oder Vierkanalversion erhältlich.
Der mitgelieferte CAN-Monitor PCAN-View für Windows® sowie die Programmierschnittstelle PCAN-Basic runden das Paket ab.
PC-Steckkarte (PCIe x1) für PCI Express-Steckplätze
1, 2 oder 4 High-Speed-CAN-Kanäle (ISO 11898-2)
Übertragungsraten von 5 kbit/s bis zu 1 Mbit/s
Erfüllt die CAN-Spezifikationen
2.0A (11-Bit-ID) und 2.0B (29-Bit-ID)
Anschluss an CAN-Bus über D-Sub,
9-polig (nach CiA® 303-1)
FPGA-Implementierung des CAN-Controllers (SJA1000-kompatibel)
NXP CAN-Transceiver PCA82C251
Galvanische Trennung am CAN-Anschluss bis zu 500 V, gesondert für jeden CAN-Kanal
5-Volt-Versorgung am CAN-Anschluss durch Lötjumper zuschaltbar, z. B. für externe Buskonverter
Erweiterter Betriebstemperaturbereich von -40 bis 85 °C
