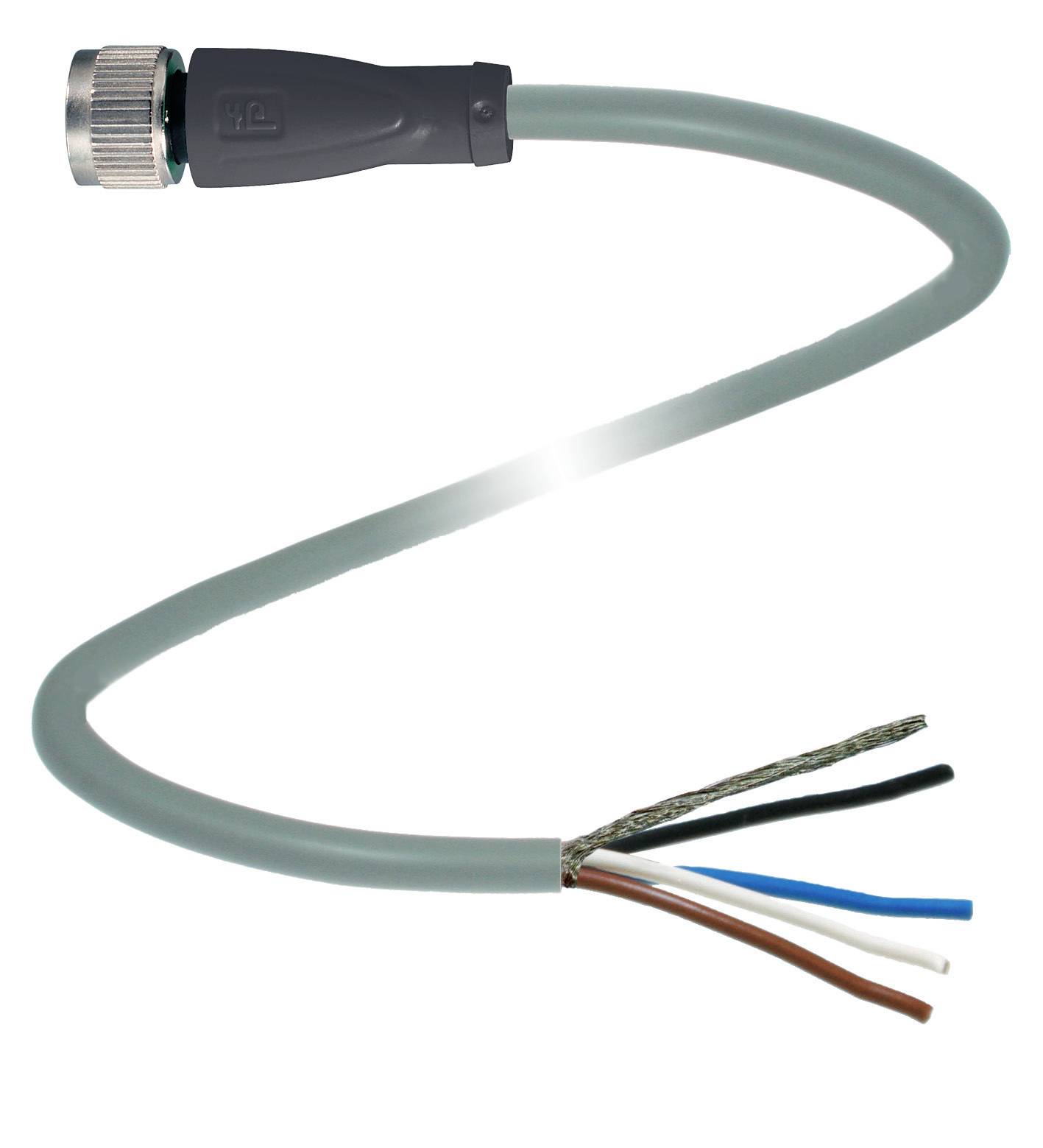

Pepperl+Fuchs 203534 Sensor-/Aktor-Steckverbinder, konfektioniert 5 m Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Kabellänge
5 m
Datenblatt (PDF)
25 Stück
Alternativen anzeigen
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
5
-
41,56 €
10
0% = 0,06 €
41,50 €
15
0% = 0,09 €
41,47 €
20
0% = 0,11 €
41,45 €
50
0% = 0,12 €
41,44 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (42,13 € / Stück)
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Typ
V15-G-5M-PUR-ABG5
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
5 m
- Mantelmaterial
PUR
- Nennspannung
60 V/DC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Kodierung
A
IP67
IP68
IP69
- Verschlussart
Schraub
- Herst.-Teilenr.
203534
- Inhalt
1 St.
- Kabel-Ø
4.8 mm
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
Dokumente & Downloads
Datenblatt
Datenblatt 2631621 Pepperl+Fuchs 203534 Sensor-/Aktor-Steckverbinder, konfektioniert 5 m Polzahl Sensoren: 5 1 St.
Beschreibung
Kabeldose, M12, 4-polig, PUR-Kabel, Schirm auf Pin 5, Länge: 5 m, Adern: 4 x 0,34 mm2
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 5
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: freies Leitungsende
- Elektrische Daten
- Betriebsspannung: max. 48 V AC / 60 V DC
- Betriebsstrom: max. 4 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Halogenfreiheit: DIN VDE 0472-815 | DIN EN 50267-2-1
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, beweglich: -25 ... 80 °C (-13 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel
- Steckzyklen: min. 100
- Schirmung: Schirm an Pin 5 aufgelegt
- Schutzart: IP67 / IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 4,8 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 100 N / 300 mm
- Mantelfarbe: grau (ähnlich RAL 7001)
- Aderzahl: 4
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
- Aderaufbau: 19 x 0,15 mm Ø
- Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
- Länge: 5 m
- Kabelkurzzeichen: Li 9Y 11YM 4 x 0,34
- Material
- Halogenfreiheit: ja
- Steckverbinder
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- Chemische Beständigkeit: gut
