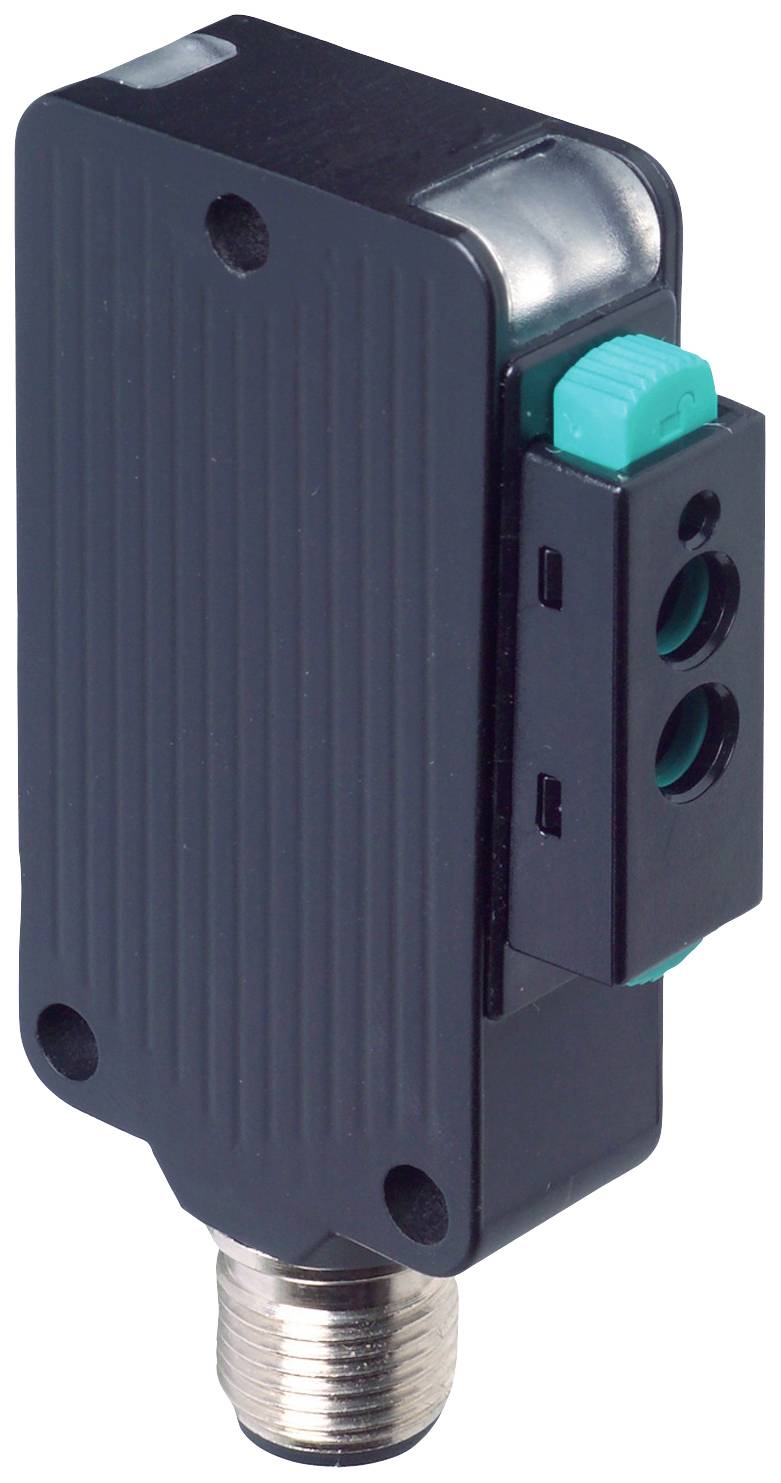

Pepperl+Fuchs 249773 MLV41-LL-IR-2492 Lichtleitersensor 1 St. (L x B x H) 13.6 x 31 x 56.5 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lichtleitersensor
Betriebsspannung min.
10 V/DC
Betriebsspannung max.
30 V/DC
Typ
MLV41-LL-IR-2492
Inhalt
1 St.
Datenblatt (PDF)
Anzahl
Gesamt (368,91 € / Stück)
368,91 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Lichtleitersensor
- Typ
MLV41-LL-IR-2492
- Inhalt
1 St.
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Schaltspannung (max.)
30 V/DC
- Schaltstrom (max.)
100 mA
- Anschluss
M12 Stecker
IP67
- Länge
13.6 mm
- Breite
31 mm
- Höhe
56.5 mm
- Abm.
(L x B x H) 13.6 x 31 x 56.5 mm
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627632 Pepperl+Fuchs 249773 MLV41-LL-IR-2492 Lichtleitersensor 1 St. (L x B x H) 13.6 x 31 x 56.5 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627632 Pepperl+Fuchs 249773 MLV41-LL-IR-2492 Lichtleitersensor 1 St. (L x B x H) 13.6 x 31 x 56.5 mm
Beschreibung
Tastweite: auf schwarz (6 %): bis 55 mm auf Kodak weiss, Reflexionsgrad 90 %: bis 160 mm mit Lichtleiter LLR 04-1,6-0,5-WC3, Lichtsender: IRED, Lichtart: infrarot, Wechsellicht , 880 nm, Signalausgang: 2 PNP, antivalent, kurzschlussfest, verpolgeschützt , offene Kollektoren, Schaltungsart: hell-/dunkelschaltend umschaltbar Die im Abschnitt "Elektrischer Anschluss" angegebenen Schaltungsarten gelten für H/D-Umschalter in Stellung "L" (light-switch), Anschluss: Gerätestecker M12 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
Ausführung
- Allgemeine Daten
- Tastweite: auf schwarz (6 %): bis 55 mm | auf Kodak weiss, Reflexionsgrad 90 %: bis 160 mm | mit Lichtleiter LLR 04-1,6-0,5-WC3
- Einstellbereich: 0 ... 160 mm auf Kodak weiss, Reflexionsgrad 90 %
- Referenzobjekt: 100 mm x 100 mm auf Kodak weiss, Reflexionsgrad 90 %
- Lichtsender: IRED
- Lichtart: infrarot, Wechsellicht , 880 nm
- Kenndaten funktionale Sicherheit
- MTTFd: 770 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün, statisch leuchtend Power on , Unterspannungsanzeige: LED grün pulsierend (ca. 0,8 Hz) , Kurzschluss : LED grün blinkend (ca. 4 Hz)
- Funktionsanzeige: LED gelb, leuchtet bei belichtetem Empfänger ; blinkt bei Unterschreiten der Funktionsreserve
- Bedienelemente: Empfindlichkeitseinsteller, Hell-/Dunkel-Umschalter
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: max. 40 mA
- Ausgang
- Schaltungsart: hell-/dunkelschaltend umschaltbar | Die im Abschnitt "Elektrischer Anschluss" angegebenen Schaltungsarten gelten für H/D-Umschalter in Stellung "L" (light-switch)
- Signalausgang: 2 PNP, antivalent, kurzschlussfest, verpolgeschützt , offene Kollektoren
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA
- Spannungsfall: ≤ 2,5 V DC
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 0,5 ms
- Konformität
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- Schutzklasse: II, Bemessungsspannung ≤ 50 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1 Funktionsisolierung nach DIN EN 50178
- UL-Zulassung: cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung; Type 1 enclosure)
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
- Lagertemperatur: -40 ... 75 °C (-40 ... 167 °F)
- Mechanische Daten
- Gehäusebreite: 31 mm
- Gehäusehöhe: 56,5 mm
- Gehäusetiefe: 13,6 mm
- LWL-Adapter: 04
- Schutzart: IP67
- Anschluss: Gerätestecker M12 x 1, 4-polig
- Material
- Gehäuse: Aluminium , Delta-Seal Beschichtung
- Lichtaustritt: Lichtleiteranschluss
- Stecker: Metall
- Masse: 50 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Lichtleitersensor MLV41-LL-IR-2492, Verpackungseinheit: 1 Stk., EAN: 4050143117895
