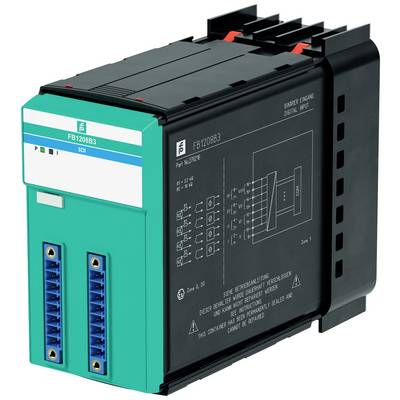

Pepperl+Fuchs 276216 FB1208B3 I/O-Modul herstellerspezifisch Anzahl digitale Eingänge: 8
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
I/O-Modul
Schnittstellen
herstellerspezifisch
Typ
FB1208B3
Betriebsspannung
12 V/DC
Höhe
107 mm
Datenblatt (PDF)
Anzahl
Gesamt (688,24 € / Stück)
688,24 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
I/O-Modul
- Schnittstellen
herstellerspezifisch
- Typ
FB1208B3
- Betriebsspannung
12 V/DC
- Höhe
107 mm
- Länge
132 mm
- Breite
57 mm
- Anzahl digitale Eingänge
8
- Abm.
(L x B x H) 132 x 57 x 107 mm
- Kontroll-LEDs
Ja
- Herst.-Teilenr.
276216
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627309 Pepperl+Fuchs 276216 FB1208B3 I/O-Modul herstellerspezifisch Anzahl digitale Eingänge: 8
Beschreibung
Baureihe FB; Binäre Eingabe; Ex ia; NAMUR-Eing./Kontakt/Opto; Inst. in Zone 1/ Zone 21; belegt 2 Steckplätze; 8-kanalig; Leitungsüberwachung (LFD)
Ausführung
- Steckplätze
- Belegte Steckplätze: 2
- Versorgung
- Anschluss: Backplane-Bus
- Bemessungsspannung: 12 V DC , nur in Verbindung mit den Netzteilen FB92**
- Verlustleistung: 0,95 W
- Leistungsaufnahme: 0,95 W
- Interner Bus
- Anschluss: Backplane-Bus
- Schnittstelle: herstellerspezifischer Bus zum Standard-Buskoppler
- Binäreingang
- Anzahl der Kanäle: 8
- Sensoranschaltung
- Anschluss: NAMUR-Sensor
- Anschluss [2]: potenzialfreier Kontakt
- Anschluss: Kanal I: 1+, 2-; Kanal II: 3+, 4-; Kanal III: 5+, 6-; Kanal IV: 7+, 8-; Kanal V: 9+, 10-; Kanal VI: 11+, 12-; Kanal VII: 13+, 14-; Kanal VIII: 15+, 16-
- Bemessungswerte: nach EN 60947-5-6 (NAMUR)
- Schaltpunkt/Schalthysterese: 1,2 ... 2,1 mA / ± 0,2 mA
- Innenwiderstand: 1 kΩ
- Leitungsfehlerüberwachung: kanalweise ein-/abschaltbar im Konfigurationstool
- Anschluss: mechanischer Schalter mit zusätzlicher Widerstandsbeschaltung (siehe Blockschaltbild) Näherungsschalter ohne Zusatzbeschaltung
- Leitungskurzschluss: < 360 Ω
- Leitungsbruch: < 0,35 mA
- Mindestimpulsdauer: 1 ms
- Anzeigen/Einstellungen
- LED-Anzeige: LED grün: Versorgung | LED rot: Leitungsfehler
- Codierung: optionale mechanische Kodierung in der Frontbuchse
- Richtlinienkonformität
- Elektromagnetische Verträglichkeit
- Richtlinie 2014/30/EU: EN 61326-1
- Konformität
- Elektromagnetische Verträglichkeit: NE 21
- Schutzart: IEC 60529
- Umweltprüfung: EN 60068-2-14
- Schockfestigkeit: EN 60068-2-27
- Schwingungsfestigkeit: EN 60068-2-6
- Schadgas: EN 60068-2-42
- Relative Luftfeuchtigkeit: EN 60068-2-78
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Relative Luftfeuchtigkeit: 95 % nicht kondensierend
- Schockfestigkeit: Schockform I, Schockdauer 11 ms, Schockamplitude 15 g, Anzahl der Schocks 18
- Schwingungsfestigkeit: Frequenzbereich 10 ... 150 Hz; Übergangsfrequenz: 57,56 Hz, Amplitude/Beschleunigung ± 0,075 mm/1 g; 10 Zyklen | Frequenzbereich 5 ... 100 Hz; Übergangsfrequenz: 13,2 Hz Amplitude/Beschleunigung ± 1 mm/0,7 g; 90 Minuten bei jeder Resonanz
- Schadgas: beständig in Umgebungsbedingungen nach ISA S71.04-1985, Severity Level G3
- Mechanische Daten
- Schutzart: IP20 (Modul) , separates Gehäuse entsprechend Systembeschreibung erforderlich
- Anschluss: abziehbarer Frontstecker mit Schraubflansch (Zubehör) | Leitungsanschluss als Federklemmen (0,14 ... 1,5 mm2) oder Schraubklemmen (0,08 ... 1,5 mm2)
- Masse: ca. 945 g
- Abmessungen: 57 x 107 x 132 mm
- Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
- EU-Baumusterprüfbescheinigung: Presafe 19 ATEX 14058U
- Kennzeichnung: ATEX II 2(1)G Ex db eb q [ia Ga] IIC Gb | II (1)D [Ex ia Da] IIIC | I (M1) [Ex ia Ma] I
- Eingang
- Spannung: 14,9 V
- Strom: 15,7 mA
- Leistung: 58,2 mW (Kennlinie linear)
- Galvanische Trennung
- Eingang/Versorgung, interner Bus: sichere galvanische Trennung nach EN 60079-11, Scheitelwert der Spannung 375 V
- Richtlinienkonformität
- Richtlinie 2014/34/EU: EN 60079-0:2012+A11:2013 | EN 60079-1:2014 | EN 60079-5:2015 | EN 60079-7:2015 | EN 60079-11:2012
- Internationale Zulassungen
- ATEX-Zulassung: Presafe 19 ATEX 14058U
- IECEx-Zulassung: IECEx PRE 19.0013U
- Zugelassen für: Ex db eb q [ia Ga] IIC Gb | [Ex ia Da] IIIC | [Ex ia Ma] I
- Allgemeine Informationen
- Systeminformationen: Das Modul darf nur in den zugehörigen Backplanes und Gehäusen (FB92**) in der Zone 1, 2, 21, 22 oder außerhalb des explosionsgefährdeten Bereichs installiert werden (Gas oder Staub). Beachten Sie dabei die zugehörige EG-Baumusterprüfbescheinigung.
- Ergänzende Informationen: Beachten Sie, soweit zutreffend, die EG-Baumusterprüfbescheinigungen, Konformitätsaussagen, Konformitätserklärungen, Konformitätsbescheinigungen und Betriebsanleitungen.
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Binäreingang FB1208B3, Verpackungseinheit: 1 Stk., EAN: 4050143361519
