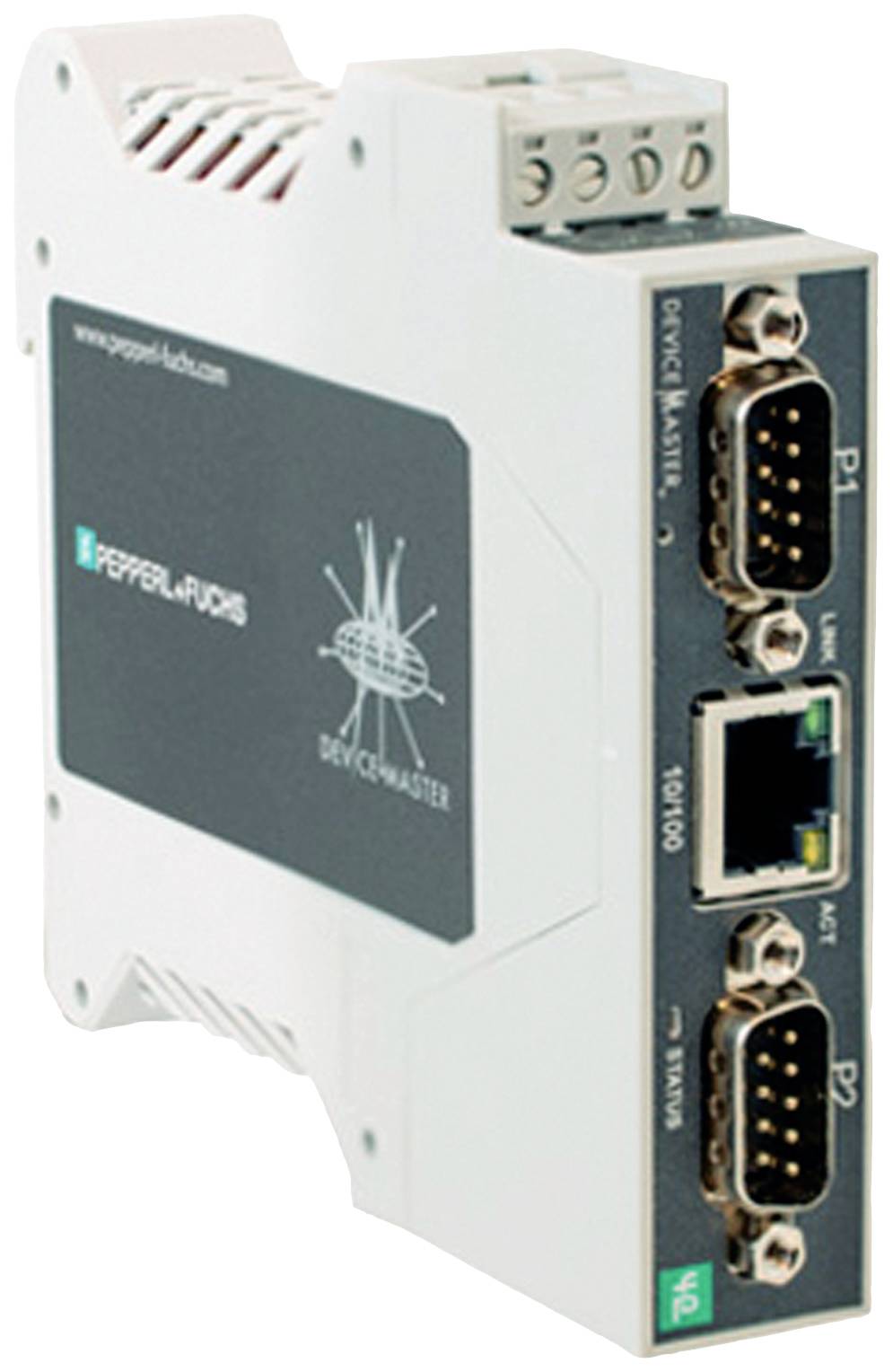

Abbildung ähnlich
Abbildung ähnlich
Pepperl+Fuchs 70114039 ICDM-RX/PN1-2DB9/RJ45-DIN Gateway RS-232 Anzahl Eingänge: 2 x Anzahl Ausgänge: 2 x Anzahl I/O: 2
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (604,20 € / Stück)
604,20 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Gateway
- Schnittstellen
RS-232
- Typ
ICDM-RX/PN1-2DB9/RJ45-DIN
- Betriebsspannung
24 V/DC
- Min. Betriebstemperatur
-40 °C
- Betriebstemperatur
-40 °C (min)
- Anzahl I/O
2
- Anzahl Eingänge
2 x
- Anzahl Ausgänge
2 x
- Abm.
(B x H) 22.9 mm x 99.1 mm
- Höhe
99.1 mm
- Breite
22.9 mm
- Herst.-Teilenr.
70114039
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627492 Pepperl+Fuchs 70114039 ICDM-RX/PN1-2DB9/RJ45-DIN Gateway RS-232 Anzahl Eingänge: 2 x Anzahl Ausgänge: 2 x Anzahl I/O: 2
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627492 Pepperl+Fuchs 70114039 ICDM-RX/PN1-2DB9/RJ45-DIN Gateway RS-232 Anzahl Eingänge: 2 x Anzahl Ausgänge: 2 x Anzahl I/O: 2
Beschreibung
PROFINET IO zu Modbus-Gateway 2-Port DIN-Hutschiene DB9, Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig), Protokoll: MODBUS, Schnittstellentyp: Industrial Ethernet, Protokoll: PROFINET IO, Übertragungsrate: 10/100 MBit/s, Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F), Anschluss: Stromversorgung: Schraubklemmen Feldbus: 1 x RJ45 Ein-/Ausgänge: 2 x DB9, Befestigung: Hutschiene
Ausführung
- Allgemeine Daten
- UL File Number: E360395
- Kenndaten funktionale Sicherheit
- MTBF: 46,3 a
- Anzeigen/Bedienelemente
- LED-Anzeige: siehe Handbuch
- Elektrische Daten
- Bemessungsbetriebsspannung: 5 ... 30 V DC
- Allgemeine Informationen: Redundante Spannungsversorgung
- Nennspannung: 24 V DC
- Schnittstelle
- Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig)
- Physikalisch: 2 x DB9
- Protokoll: MODBUS
- Unterstützte Baudraten: 300 Bit/s bis 230 Kbit/s
- Schnittstelle 1
- Schnittstellentyp: Industrial Ethernet
- Physikalisch: 1 x RJ45
- Protokoll: PROFINET IO
- Zusätzliche Protokolle: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO über TCP), SNMP (MIB-II), TCP/IP- & UDP-Socket-Services, Telnet, und TFTP, und unterstützt IP-Multicast-Datenübertragung
- Übertragungsrate: 10/100 MBit/s
- Richtlinienkonformität
- Elektromagnetische Verträglichkeit
- Richtlinie 2014/30/EU: EN 61000-6-2 , EN 55024 , EN 610006-4 , EN 55032
- Normenkonformität
- Schutzart: NEMA TS2
- Elektrische Sicherheit: CSA C22.2 Nr. 61010-1-12 | UL 61010-1 / IEC 61010-2-201
- Störaussendung: EN 61000-6-4, EN 55032, FCC Abschnitt 15 Unterabschnitt B, ICES-003, AS/NZS CISPR 32
- Störfestigkeit: EN 61000-6-2, EN 55024
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Relative Luftfeuchtigkeit: max. 95 %
- Einsatzhöhe: 0 ... 3048 m
- Mechanische Daten
- Gehäuselänge: 116,8 mm
- Gehäusebreite: 22,9 mm
- Gehäusehöhe: 99,1 mm
- Schutzart: IP20
- Anschluss: Stromversorgung: Schraubklemmen | Feldbus: 1 x RJ45 | Ein-/Ausgänge: 2 x DB9
- Material
- Gehäuse: Polyamid, UL94V-0
- Masse: 136 g
- Bauform: Schaltschrankmodul
- Befestigung: Hutschiene
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik PROFINET IO zu Modbus-Gateway 70114039, Verpackungseinheit: 1 Stk., EAN: 4050143398997
