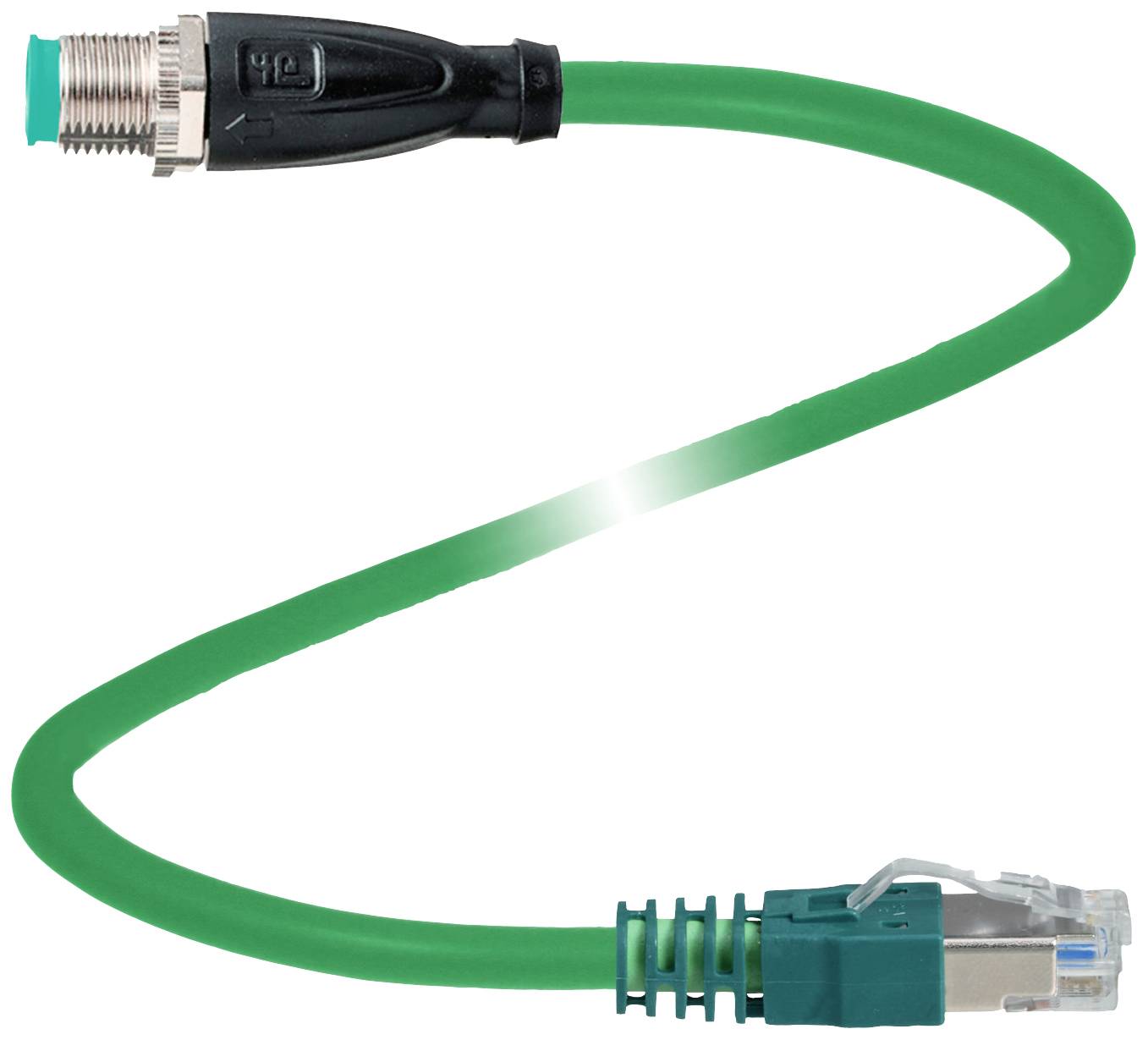

Pepperl+Fuchs 70137382 Sensor-/Aktor-Steckverbinder, konfektioniert 3 m Polzahl Sensoren: 4, 8 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
RJ45 Stecker
Polzahl
4
8
Kabellänge
3 m
Datenblatt (PDF)
10 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Nur noch 10 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Typ
V1SD-G-GN3M-PUR-E1S-V45-G
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
RJ45 Stecker
- Polzahl
4
8
- Kabellänge
3 m
- Mantelmaterial
PUR
- Nennspannung
60 V/DC
- Kodierung
D
IP68
IP69
IP20
- Verschlussart
Schraub
- Herst.-Teilenr.
70137382
- Inhalt
1 St.
- Kabel-Ø
6 mm
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
Dokumente & Downloads
Datenblatt
Datenblatt 2631337 Pepperl+Fuchs 70137382 Sensor-/Aktor-Steckverbinder, konfektioniert 3 m Polzahl Sensoren: 4, 8 1 St.
Beschreibung
Buskabel Ethernet M12-Stecker gerade D-kodiert auf RJ45; Ethernet-kodiert, 4-polig, PUR-Kabel grün, Cat5e,; abgeschirmt, UL-zugelassen, schleppkettentauglich; Länge: 3 m
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Stecker
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 4
- Kodierung: D-kodiert
- Steckverbinder 2
- Anschluss: Stecker
- Bauform: RJ45
- Ausführung: gerade
- Verriegelung: Rastverriegelung
- Polzahl: 8
- Kodierung: EtherNet/IP / PROFINET
- Elektrische Daten
- Betriebsspannung: max. 48 V AC / 60 V DC
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101 | Steckverbinder RJ45 : IEC 60603-7
- Komponentenkategorie: CAT5 (IEC 11801) , CAT5e (IEC 61156-6)
- Entflammbarkeit: IEC 60332-1-2 / UL 2556
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder 1: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -30 ... 70 °C (-22 ... 158 °F)
- Kabel, beweglich: -20 ... 70 °C (-4 ... 158 °F)
- Mechanische Daten
- Steckverbinder 1
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel und Sechskantmutter SW = 14 mm
- Steckzyklen: min. 100
- Schirmung: Schirm an Verschraubung aufgelegt
- Schutzart: IP68 / IP69
- Steckverbinder 2
- Losrüttelsicherung: vorhanden
- Steckzyklen: min. 100
- Schirmung: Schirm an Steckverbinder aufgelegt
- Schutzart: IP20
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 6 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 8 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 60 N / 100 mm
- Mantelfarbe: grün (ähnlich RAL 6018)
- Aderzahl: 4
- Aderquerschnitt: 0,34 mm2 / 22 AWG
- Adernfarbe: Ader 1-1: gelb | Ader 2-3: weiß | Ader 3-2: orange | Ader 4-6: blau
- Aderaufbau: 7 x 0,254 mm Ø | paarweise verseilt zum Sternvierer
- Schirm: Alu-kaschierte Polyesterfolie | Cu-Geflecht, verzinnt
- Länge: 3 m
- Schleppkettentauglichkeit
- Schleppkettenzyklen: max. 1000000
- Verfahrgeschwindigkeit: max. 3 m/s
- Verfahrweg: max. 5 m
- Beschleunigung: max. 2 m/s2
- Material
- LABS-Freiheit: ja
- Halogenfreiheit: ja
- Steckverbinder 1
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Steckverbinder 2
- Griffkörper: PA, grün
- Entflammbarkeit: V-0
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- Entflammbarkeit: FT2
