Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV1 kaufen

Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV1-0

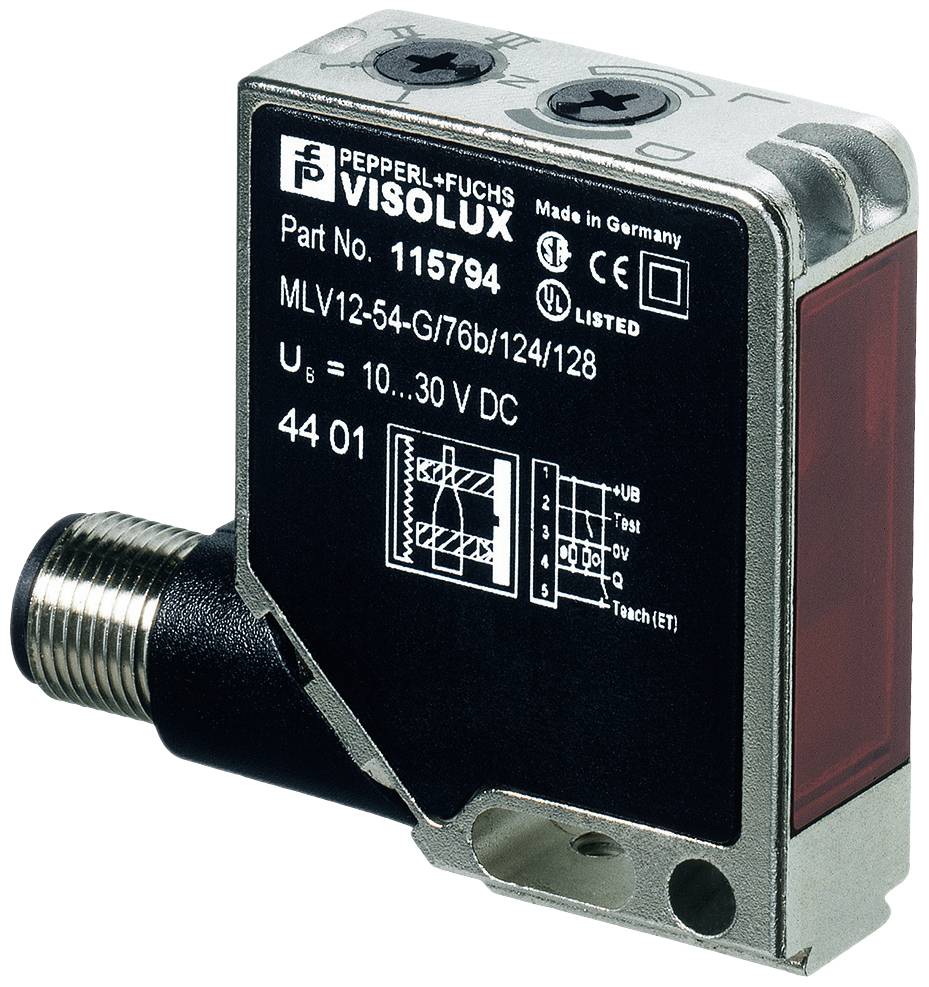

Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV1-1

Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV1-2

1/3

Produkt-Art

Reflexions-Lichtschranke

Funktionen

Erkennung transparenter Objekte

Betriebsspannung max.

30 V/DC

Anschluss

M12, 5 polig

Typ

Pepperl+Fuchs Fabrik

Datenblatt (PDF)

Lieferung Mi., 23. Sept.

10 Stück

Verkauf und Versand:

SPS Industry AGB

Anzahl

Stück

Gesamt

508,43 €

zzgl. MwSt.

6,40 €

Nur noch 10 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produkt-Art: Reflexions-Lichtschranke

Typ: Pepperl+Fuchs Fabrik

Funktionen: Erkennung transparenter Objekte

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Ansprechzeit: 0.5 ms

Ausgänge: PNP

Schalt-Frequenz: 1000 Hz

Anschluss: M12, 5 polig

Gehäusematerial: Metall

Material-Eigenschaft: glasfaserverstärkt

Sendertyp: LED Rot

Wellenlänge: 660 nm

: 5.6 m

Besonderheiten: LED-Anzeige

Min. Temperatur: -40 °C

Max. Temperatur: 60 °C

Breite: 41.5 mm

Höhe: 49 mm

Tiefe: 15 mm

Abm.: (B x H x T) 41.5 x 49 x 15 mm

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2629351 Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV1

Beschreibung

Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV12-54-G-7134

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Pepperl+Fuchs FabrikBezeichnung:Reflexionslichtschranke Typ:MLV12-54-G-7134Vorausfallmeldung:neinMit Zeitfunktion:neinMax. Schaltabstand:5600 mmMit Reflektor:neinAnalogausgang 0 V ... 10 V:neinAnalogausgang 0 mA ... 20 mA:neinAnalogausgang 4 mA ... 20 mA:neinAnalogausgang -10 V ... +10 V:neinMit sonstigem Analogausgang:neinMit Kommunikationsschnittstelle Analog:neinMit Kommunikationsschnittstelle AS-Interface:neinMit Kommunikationsschnittstelle CANOpen:neinMit Kommunikationsschnittstelle DeviceNet:neinMit Kommunikationsschnittstelle Ethernet:neinMit Kommunikationsschnittstelle INTERBUS:neinMit Kommunikationsschnittstelle PROFIBUS:neinMit Kommunikationsschnittstelle RS-232:neinMit Kommunikationsschnittstelle RS-422:neinMit Kommunikationsschnittstelle RS-485:neinMit Kommunikationsschnittstelle SSD:neinMit Kommunikationsschnittstelle SSI:neinAusführung des elektrischen Anschlusses:Steckverbinder M12Ausführung des Schaltausgangs:PNPGehäusebauform:QuaderBreite des Sensors:41,5 mmHöhe des Sensors:49 mmLänge des Sensors:15 mmTastfunktion:hell-/dunkelschaltendWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:MetallSpannungsart:DCWellenlänge des Sensors:660 nmLichtart:Rotlicht polarisiert
Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV12-54-G-7134: weitere Details
Reflexionslichtschranke für Glaserkennung, Kleine Bauform, Reichweite 5,6 m, Rotlicht, Hell-/Dunkelschaltung, PNP-Ausgang, externes TEACH-IN, Stecker M12, Lichtschrankenserie im weit verbreiteten Standardgehäuse, Zuverlässige Erfassung spiegelnder Objekte und Klarglas, Teach-In Schalter zur Einstellung der Kontrasterkennungsstufen, Automatische Nachregelung bei Verschmutzung im Kontrasterkennungsbetrieb, Hohe Stabilität durch Metallgehäuserahmen EAN: 4050143159901

Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV12-54-G-7134, Verpackungseinheit: 1 Stk., EAN: 4050143159901

Ausführung

Allgemeine Daten
Betriebsreichweite: 0 ... 4,2 m
Reflektorabstand: 0 ... 4,2 m
Grenzreichweite: 5,6 m |
Referenzobjekt: Reflektor H85-2
Lichtsender: LED
Lichtart: rot, Wechsellicht , 660 nm
Polarisationsfilter: ja
Lichtfleckdurchmesser: ca. 110 mm bei Reichweite 4,2 m
Öffnungswinkel: 1,5 °
Fremdlichtgrenze
Gleichlicht: 40000 Lux
Wechsellicht: 5000 Lux
Kenndaten funktionale Sicherheit
MTTFd: 1000 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Betriebsanzeige: LED grün, blinkend im Kurzschlussfall
Funktionsanzeige: 2 LEDs gelb für Schaltzustand, Funktionsreserve, Teach-In Betrieb und Kontrasterkennungsbetrieb
Bedienelemente: Drehschalter für hell/dunkel, 5-stufiger mechanischer Schalter zur Einstellung der Kontrasterkennungsstufen
Kontrasterkennungsstufen: 10 % - saubere, wassergefüllte PET-Flaschen | 18 % - Klarglasflaschen | 30 % - Folien in erwärmter Umgebung | einstellbar durch Teach-In-Taste oder externe Leitung
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC
Welligkeit: max. 10 %
Leerlaufstrom: max. 55 mA
Eingang
Funktionseingang: Ext. Teach-In-Eingang (ET)
Ausgang
Schaltungsart: hell-/dunkelschaltend umschaltbar
Signalausgang: 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung: max. 30 V DC
Schaltstrom: max. 0,2 A
Spannungsfall: ≤ 2,5 V DC
Schaltfrequenz: 1000 Hz
Ansprechzeit: 0,5 ms
Konformität
Produktnorm: EN 60947-5-2
Normen- und Richtlinienkonformität
Normenkonformität
Schock- und Stoßfestigkeit: IEC / EN 60068, Halb-Sinus, 40 g je X, Y und Z Richtung
Vibrationsfestigkeit: IEC / EN 60068-2-6, Sinus, 10 - 150 Hz, 5 g je X, Y und Z Richtung
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011
Schutzklasse: II, Bemessungsspannung ≤ 300 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1
UL-Zulassung: cULus
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)
Lagertemperatur: -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
Gehäusebreite: 41,5 mm
Gehäusehöhe: 49 mm
Gehäusetiefe: 15 mm
Schutzart: IP67
Anschluss: Metallstecker M12, 5-polig, 90° drehbar
Material
Gehäuse: Rahmen: Zink-Druckguss, vernickelt | Seitenteile: Kunststoff PC, glasfaserverstärkt
Lichtaustritt: Kunststoffscheibe
Masse: 60 g

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV12-54-G-7134, Verpackungseinheit: 1 Stk., EAN: 4050143159901

Beschreibung

Ausführung

Allgemeine Daten
Betriebsreichweite: 0 ... 4,2 m
Reflektorabstand: 0 ... 4,2 m
Grenzreichweite: 5,6 m |
Referenzobjekt: Reflektor H85-2
Lichtsender: LED
Lichtart: rot, Wechsellicht , 660 nm
Polarisationsfilter: ja
Lichtfleckdurchmesser: ca. 110 mm bei Reichweite 4,2 m
Öffnungswinkel: 1,5 °
Fremdlichtgrenze
Gleichlicht: 40000 Lux
Wechsellicht: 5000 Lux
Kenndaten funktionale Sicherheit
MTTFd: 1000 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Betriebsanzeige: LED grün, blinkend im Kurzschlussfall
Funktionsanzeige: 2 LEDs gelb für Schaltzustand, Funktionsreserve, Teach-In Betrieb und Kontrasterkennungsbetrieb
Bedienelemente: Drehschalter für hell/dunkel, 5-stufiger mechanischer Schalter zur Einstellung der Kontrasterkennungsstufen
Kontrasterkennungsstufen: 10 % - saubere, wassergefüllte PET-Flaschen | 18 % - Klarglasflaschen | 30 % - Folien in erwärmter Umgebung | einstellbar durch Teach-In-Taste oder externe Leitung
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC
Welligkeit: max. 10 %
Leerlaufstrom: max. 55 mA
Eingang
Funktionseingang: Ext. Teach-In-Eingang (ET)
Ausgang
Schaltungsart: hell-/dunkelschaltend umschaltbar
Signalausgang: 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung: max. 30 V DC
Schaltstrom: max. 0,2 A
Spannungsfall: ≤ 2,5 V DC
Schaltfrequenz: 1000 Hz
Ansprechzeit: 0,5 ms
Konformität
Produktnorm: EN 60947-5-2
Normen- und Richtlinienkonformität
Normenkonformität
Schock- und Stoßfestigkeit: IEC / EN 60068, Halb-Sinus, 40 g je X, Y und Z Richtung
Vibrationsfestigkeit: IEC / EN 60068-2-6, Sinus, 10 - 150 Hz, 5 g je X, Y und Z Richtung
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011
Schutzklasse: II, Bemessungsspannung ≤ 300 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1
UL-Zulassung: cULus
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)
Lagertemperatur: -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
Gehäusebreite: 41,5 mm
Gehäusehöhe: 49 mm
Gehäusetiefe: 15 mm
Schutzart: IP67
Anschluss: Metallstecker M12, 5-polig, 90° drehbar
Material
Gehäuse: Rahmen: Zink-Druckguss, vernickelt | Seitenteile: Kunststoff PC, glasfaserverstärkt
Lichtaustritt: Kunststoffscheibe
Masse: 60 g

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke MLV12-54-G-7134, Verpackungseinheit: 1 Stk., EAN: 4050143159901
