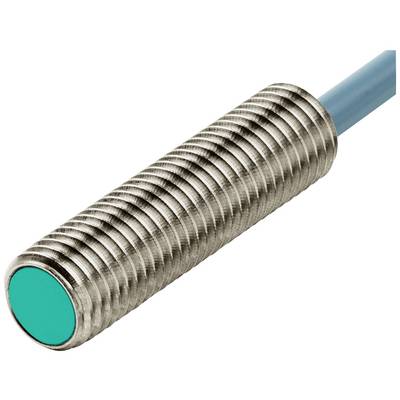

Abbildung ähnlich

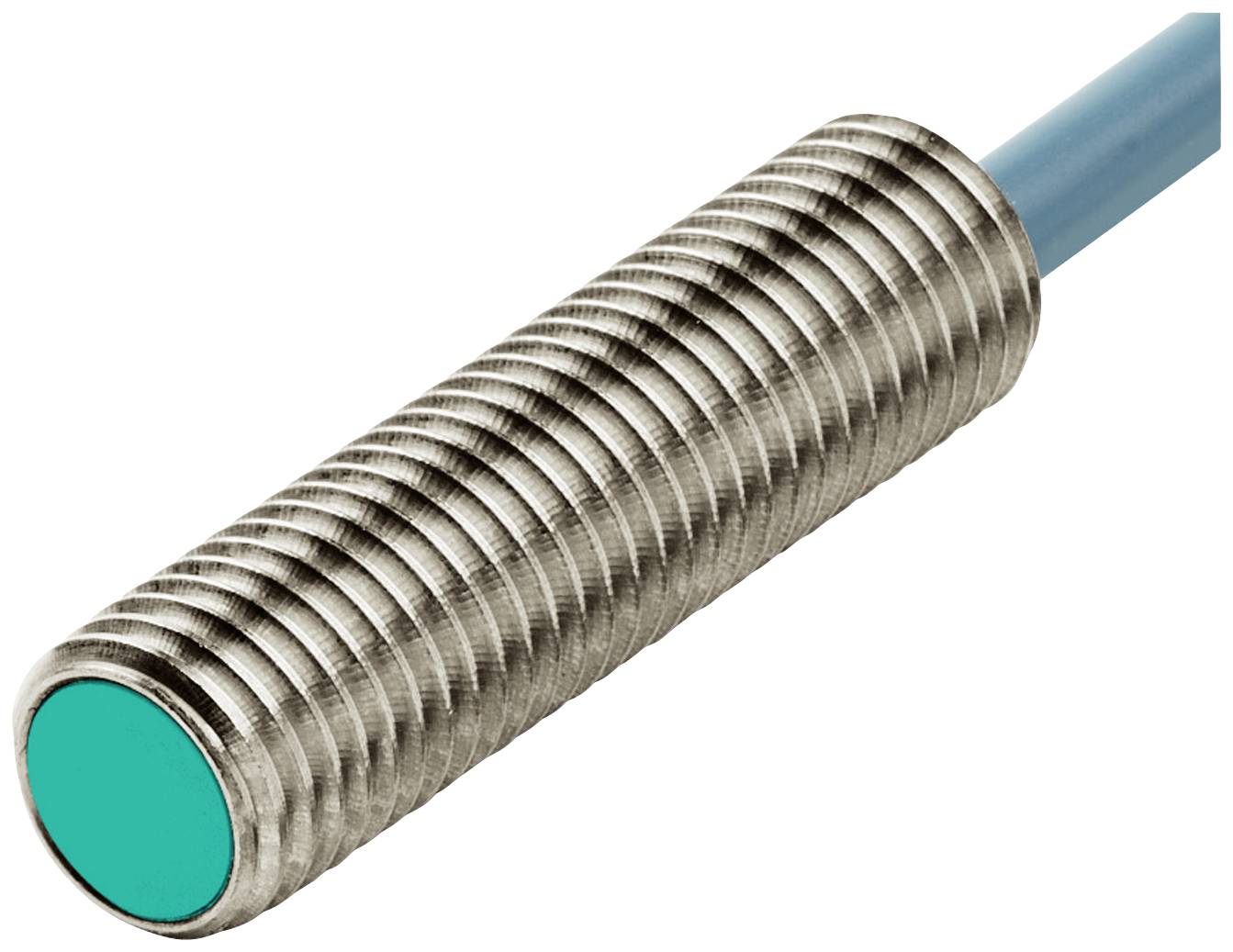

Abbildung ähnlich
Pepperl+Fuchs Induktiver Sensor PNP NBB2-8GM30-E2-0,3M-V3
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
30 V
Ausgänge
PNP
Schaltabstand (max.)
2 mm
Anschluss
Kabel
Datenblatt (PDF)
20 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Induktiver Sensor - Art-Nr. 304615-0041
- Produkt-Art
Induktiver Sensor
- Typ
NBB2-8GM30-E2-0,3M-V3
- Betriebsspannung min.
5 V
- Betriebsspannung max.
30 V
- Betriebsspannungsbereich
5 - 30 V
- Ausgänge
PNP
- Schaltabstand (max.)
2 mm
- Anschluss
Kabel
- Kontaktart
1 Schließer
IP67
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628294 Pepperl+Fuchs Induktiver Sensor PNP NBB2-8GM30-E2-0,3M-V3
Beschreibung
Schaltabstand: 2 mm, Einbau: bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: PNP, Betriebsspannung: 5 ... 30 V, Betriebsstrom: 0 ... 100 mA
Ausführung
- Allgemeine Daten
- Schaltfunktion: Schließer (NO)
- Ausgangstyp: PNP
- Schaltabstand: 2 mm
- Einbau: bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 1,62 mm
- Betätigungselement: Baustahl, z. B. 1.0037, S235JR (früher St37-2) | 8 mm x 8 mm x 1 mm
- Reduktionsfaktor rAl: 0,4
- Reduktionsfaktor rCu: 0,3
- Reduktionsfaktor rV2A (1.4301) : 0,75
- Reduktionsfaktor rMs: 0,45
- Ausgangsart: 3-Draht
- Kenndaten
- Betriebsspannung: 5 ... 30 V
- Schaltfrequenz: 0 ... 6000 Hz
- Hysterese: typ. 5%
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Spannungsfall: ≤ 1,5 V
- Betriebsstrom: 0 ... 100 mA
- Reststrom: 0 ... 0,2 mA
- Leerlaufstrom: ≤ 10 mA
- Bereitschaftsverzug: ≤ 100 ms
- Schaltzustandsanzeige: LED, gelb
- Kenndaten funktionale Sicherheit
- MTTFd: 960 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Zulassungen und Zertifikate
- UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Mechanische Daten
- Anschlussart: Kabelstecker M8 x 1 , PVC , 300 mm
- Aderquerschnitt: 0,14 mm2
- Gehäusematerial: Messing, vernickelt
- Stirnfläche: LCP
- Schutzart: IP67
- Kabel
- Kabeldurchmesser: 3 mm - 0,2 mm
- Biegeradius: > 12 x Kabeldurchmesser
- Allgemeine Informationen
- Lieferumfang: 2 Sechskantmuttern enthalten
