Pepperl+Fuchs KCD2-RR2-Ex1 314455 Repeater 1 St. kaufen

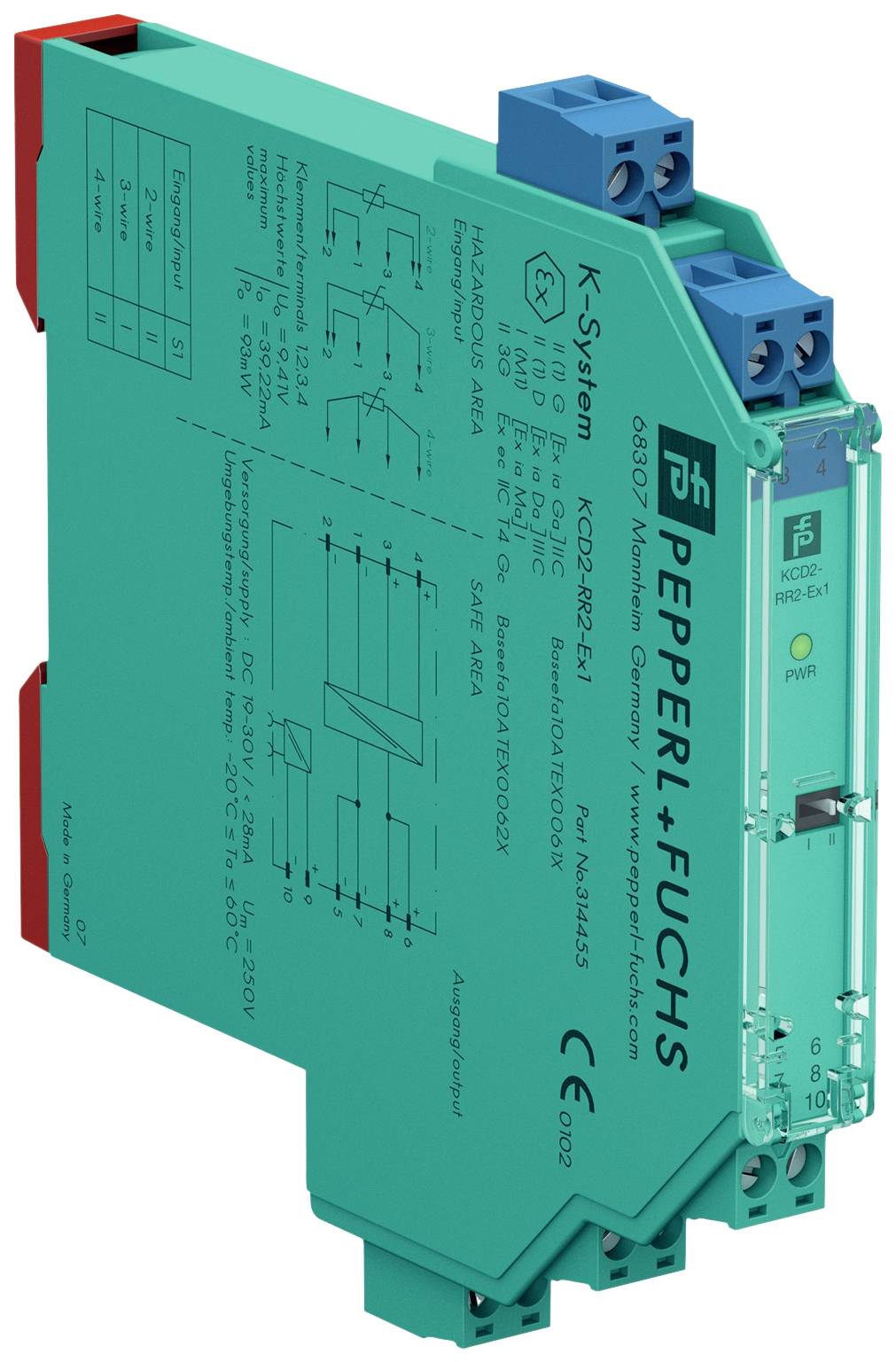

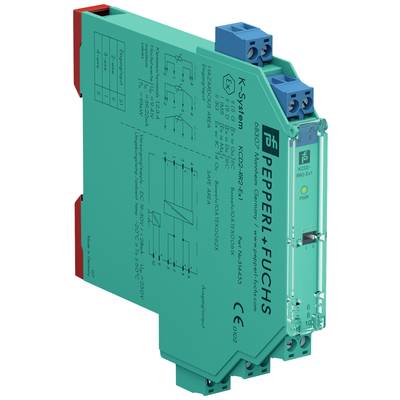

Elektronisches Gerät von Pepperl+Fuchs zur sicheren Trennung in Industrieautomation, mit technischen Spezifikationen aufgedruckt.

Abbildung ähnlich

Produkt-Art

Repeater

Eingangssignal max. (Strom)

39.22 mA

Eingangssignal max. (Spannung)

9.5 V

Typ

KCD2-RR2-Ex1

Abm.

(L x B x H) 114 x 12.5 x 119 mm

Datenblatt (PDF)

Lieferung Mi., 2. Sept.

8 Stück

Verkauf und Versand:

Elektro4000.de AGB

Anzahl

Stück

Gesamt

346,02 €

zzgl. MwSt.

5,64 €

Nur noch 8 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 30. Sept.

Kostenfreier Versand

377,31 €

357,14 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Widerstands-Repeater KCD2-RR2-Ex1

aktiv, 19..30 V, 1, Störmeldeausgang: nein, Galvanische Trennung zwischen den Eingängen: nein, Galvanische Trennung zwischen Eingang und Ausgang: nein, Galvanische Trennung zwischen Ausgang zu Ausgang: nein, Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: nein, 2, 119 mm, 12,5 mm, 114 mm, Einbaugerät, Schraubanschluss, Schnappbefestigung Tragschiene

Technische Daten

Art der Spannungsversorgung: aktivBemessungsversorgungsspannung bei DC: 19..30 VAnzahl der Ausgangsbereiche 0 mA ... 10 mA: 1Anzahl der Kanäle: 1Störmeldeausgang: neinGalvanische Trennung zwischen den Eingängen: neinGalvanische Trennung zwischen Eingang und Ausgang: neinGalvanische Trennung zwischen Ausgang zu Ausgang: neinGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: neinSIL nach IEC 61508: 2Höhe: 119 mmBreite: 12,5 mmTiefe: 114 mmGerätebauform: EinbaugerätAusführung des elektrischen Anschlusses: SchraubanschlussMontageart: Schnappbefestigung TragschieneSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 15 × 115 × 120Bruttogewicht: 0,13 kg, Nettogewicht: 0 kgECLASS 7: Trennverstärker (27210120)

Typ: KCD2-RR2-Ex1

Produkt-Art: Repeater

Eingangssignal max. (Strom): 39.22 mA

Eingangssignal max. (Spannung): 9.5 V

Abm.: (L x B x H) 114 x 12.5 x 119 mm

Anschluss: Schraubklemme

Ausgangssignal (Spannung): 0 ... 4.2 V

Ausgangssignal (Strom): 0 ... 10 mA

Betriebsspannungsbereich: 19 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung min.: 19 V/DC

Eingangssignal (Strom): 0 ... 10 mA

Inhalt: 1 St.

Konfiguration: DIP-Schalter

Breite: 12.5 mm

Höhe: 119 mm

Länge: 114 mm

Sensorart: PT100

Stromaufnahme: 28 mA

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -40 °C

Versorgungsspannung (num.): 24 V/DC

Versorgungsspannung U(B): 19 ... 30 V DC

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627444 Pepperl+Fuchs KCD2-RR2-Ex1 314455 Repeater 1 St.

Beschreibung

Baureihe KCD..; Aufbaugehäuse 12,5mm; Anschlussklemmen abziehbar; Speisespannung 24VDC nominal; Power Rail Anschluss; Übertragungsbereich: -200..+800°C bei PT100; galvanische Trennung zwischen Eingang, Ausgang und; Speisespannung; 1-kanalig; Eingang: [Ex ia]IIC

Ausführung

Allgemeine Daten
Signaltyp: Analogeingang
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL): SIL 2
Systematische Eignung (SC): SC 3
Versorgung
Anschluss: Power Rail oder Klemmen 9+, 10-
Bemessungsspannung: 19 ... 30 V DC
Welligkeit: innerhalb der Versorgungstoleranz
Bemessungsstrom: < 28 mA
Leistungsaufnahme: 0,35 W (24 V und 1 mA Messstrom), 0,85 W (30 V und 10 mA Messstrom)
Eingang
Anschlussseite: Feldseite
Anschluss: Klemmen 1, 2, 3, 4
Leitungsfehlerüberwachung: ja , bei Pt100
Leitungswiderstand: ≤ 10 % des Widerstandswertes
Übertragungsbereich: 0 ... 10 mA
Verfügbare Spannung: 7 V
Leitungsfehlerüberwachung: < 30 nA
Ausgang
Anschlussseite: Steuerungsseite
Anschluss: Klemmen 5-, 7-, 6+, 8+
Strom: 0 ... 10 mA
Verfügbare Spannung: 0 ... 4,2 V
Fehlersignal: Feldspannung < 150 mV oder > 4 V, abhängig vom unterbrochenen Leiter
Verpolschutz: für I < 10 mA oder U < 20 V
Übertragungseigenschaften
Genauigkeit: 0,1 %
Abweichung: Im ≥ 1 mA: ±0,1 % von Rm oder ± 0,1 Ω (der größere Wert gilt) | Im < 1 mA: Die Genauigkeit reduziert sich proportional zu Im. | z. B. Im = 0,1 mA: ± 1 % von Rm oder 1 Ω (der größere Wert gilt).
Einfluss der Umgebungstemperatur: Im ≥ 1 mA, Rm ≥ 100 Ω: 0,01 %/K im Bereich -20 ... +70 °C (-4 ... 158 °F) | Im < 1 mA oder Rm < 100 Ω: Temperaturstabilität reduziert im Verhältnis Im oder Rm
Einschwingzeit: ≤ 5 ms
Anstiegs-/Abfallzeit: ≤ 2 ms (10 ... 90%)
Galvanische Trennung
Ausgang/Versorgung: Funktionsisolierung, Bemessungsisolationsspannung 50 V AC
Anzeigen/Einstellungen
Anzeigeelemente: LED
Bedienelemente: DIP-Schalter
Konfiguration: über DIP-Schalter
Beschriftung: Platz für Beschriftung auf der Frontseite
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61326-1:2013 (Industriebereiche)
Konformität
Elektromagnetische Verträglichkeit: NE 21:2017 | EN IEC 61326-3-2:2018
Schutzart: IEC 60529:2001
Schutz gegen elektrischen Schlag: UL 61010-1:2012
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart: IP20
Anschluss: Schraubklemmen
Masse: ca. 100 g
Abmessungen: 12,5 x 119 x 114 mm (B x H x T) , Gehäusetyp A2
Befestigung: auf 35-mm-Hutschiene nach EN 60715:2001
Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
EU-Baumusterprüfbescheinigung: BASEEFA 10 ATEX 0061X
Kennzeichnung: ATEX II (1)G [Ex ia Ga] IIC | ATEX II (1)D [Ex ia Da] IIIC | ATEX I (M1) [Ex ia Ma] I
Eingang: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Spannung: 9,5 V
Strom: 39,22 mA
Leistung: 93 mW
Versorgung
Sicherheitst. Maximalspannung: 250 V (Achtung! Die Bemessungsspannung kann geringer sein.)
Ausgang
Sicherheitst. Maximalspannung: 250 V (Achtung! Die Bemessungsspannung kann geringer sein.)
Zertifikat: BASEEFA 10 ATEX 0062X
Kennzeichnung: ATEX II 3G Ex ec IIC T4 Gc
Galvanische Trennung
Eingang/Ausgang: sichere galvanische Trennung nach IEC/EN 60079-11:2007, Scheitelwert der Spannung 375 V
Eingang/Versorgung: sichere galvanische Trennung nach IEC/EN 60079-11:2007, Scheitelwert der Spannung 375 V
Richtlinienkonformität
Richtlinie 2014/34/EU: EN IEC 60079-0:2018 , EN 60079-7:2015+A1:2018 , EN 60079-11:2012
Internationale Zulassungen
FM-Zulassung
FM-Zertifikat: FM 19 CA 0039 X , FM 19 US 0067 X
Control Drawing: 116-0457 (cFMus)
UL-Zulassung: E106378
Control Drawing: 116-0332 (cULus)
IECEx-Zulassung
IECEx-Zertifikat: IECEx BAS 10.0024X | IECEx BAS 10.0025X
IECEx-Kennzeichnung: [Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I | Ex ec IIC T4 Gc

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Widerstands-Repeater KCD2-RR2-Ex1, Verpackungseinheit: 1 Stk., EAN: 4050143381128

Beschreibung

Ausführung

Allgemeine Daten
Signaltyp: Analogeingang
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL): SIL 2
Systematische Eignung (SC): SC 3
Versorgung
Anschluss: Power Rail oder Klemmen 9+, 10-
Bemessungsspannung: 19 ... 30 V DC
Welligkeit: innerhalb der Versorgungstoleranz
Bemessungsstrom: < 28 mA
Leistungsaufnahme: 0,35 W (24 V und 1 mA Messstrom), 0,85 W (30 V und 10 mA Messstrom)
Eingang
Anschlussseite: Feldseite
Anschluss: Klemmen 1, 2, 3, 4
Leitungsfehlerüberwachung: ja , bei Pt100
Leitungswiderstand: ≤ 10 % des Widerstandswertes
Übertragungsbereich: 0 ... 10 mA
Verfügbare Spannung: 7 V
Leitungsfehlerüberwachung: < 30 nA
Ausgang
Anschlussseite: Steuerungsseite
Anschluss: Klemmen 5-, 7-, 6+, 8+
Strom: 0 ... 10 mA
Verfügbare Spannung: 0 ... 4,2 V
Fehlersignal: Feldspannung < 150 mV oder > 4 V, abhängig vom unterbrochenen Leiter
Verpolschutz: für I < 10 mA oder U < 20 V
Übertragungseigenschaften
Genauigkeit: 0,1 %
Abweichung: Im ≥ 1 mA: ±0,1 % von Rm oder ± 0,1 Ω (der größere Wert gilt) | Im < 1 mA: Die Genauigkeit reduziert sich proportional zu Im. | z. B. Im = 0,1 mA: ± 1 % von Rm oder 1 Ω (der größere Wert gilt).
Einfluss der Umgebungstemperatur: Im ≥ 1 mA, Rm ≥ 100 Ω: 0,01 %/K im Bereich -20 ... +70 °C (-4 ... 158 °F) | Im < 1 mA oder Rm < 100 Ω: Temperaturstabilität reduziert im Verhältnis Im oder Rm
Einschwingzeit: ≤ 5 ms
Anstiegs-/Abfallzeit: ≤ 2 ms (10 ... 90%)
Galvanische Trennung
Ausgang/Versorgung: Funktionsisolierung, Bemessungsisolationsspannung 50 V AC
Anzeigen/Einstellungen
Anzeigeelemente: LED
Bedienelemente: DIP-Schalter
Konfiguration: über DIP-Schalter
Beschriftung: Platz für Beschriftung auf der Frontseite
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61326-1:2013 (Industriebereiche)
Konformität
Elektromagnetische Verträglichkeit: NE 21:2017 | EN IEC 61326-3-2:2018
Schutzart: IEC 60529:2001
Schutz gegen elektrischen Schlag: UL 61010-1:2012
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart: IP20
Anschluss: Schraubklemmen
Masse: ca. 100 g
Abmessungen: 12,5 x 119 x 114 mm (B x H x T) , Gehäusetyp A2
Befestigung: auf 35-mm-Hutschiene nach EN 60715:2001
Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
EU-Baumusterprüfbescheinigung: BASEEFA 10 ATEX 0061X
Kennzeichnung: ATEX II (1)G [Ex ia Ga] IIC | ATEX II (1)D [Ex ia Da] IIIC | ATEX I (M1) [Ex ia Ma] I
Eingang: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Spannung: 9,5 V
Strom: 39,22 mA
Leistung: 93 mW
Versorgung
Sicherheitst. Maximalspannung: 250 V (Achtung! Die Bemessungsspannung kann geringer sein.)
Ausgang
Sicherheitst. Maximalspannung: 250 V (Achtung! Die Bemessungsspannung kann geringer sein.)
Zertifikat: BASEEFA 10 ATEX 0062X
Kennzeichnung: ATEX II 3G Ex ec IIC T4 Gc
Galvanische Trennung
Eingang/Ausgang: sichere galvanische Trennung nach IEC/EN 60079-11:2007, Scheitelwert der Spannung 375 V
Eingang/Versorgung: sichere galvanische Trennung nach IEC/EN 60079-11:2007, Scheitelwert der Spannung 375 V
Richtlinienkonformität
Richtlinie 2014/34/EU: EN IEC 60079-0:2018 , EN 60079-7:2015+A1:2018 , EN 60079-11:2012
Internationale Zulassungen
FM-Zulassung
FM-Zertifikat: FM 19 CA 0039 X , FM 19 US 0067 X
Control Drawing: 116-0457 (cFMus)
UL-Zulassung: E106378
Control Drawing: 116-0332 (cULus)
IECEx-Zulassung
IECEx-Zertifikat: IECEx BAS 10.0024X | IECEx BAS 10.0025X
IECEx-Kennzeichnung: [Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I | Ex ec IIC T4 Gc

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Widerstands-Repeater KCD2-RR2-Ex1, Verpackungseinheit: 1 Stk., EAN: 4050143381128
