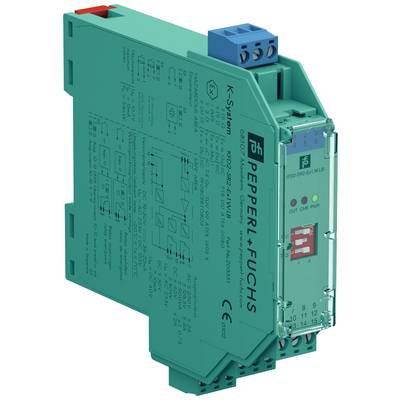

Pepperl+Fuchs KFD2-SR2-Ex1.W.LB 203351 Schaltverstärker 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schaltverstärker
Eingangssignal max. (Strom)
2.1 mA
Eingangssignal max. (Spannung)
8 V
Typ
KFD2-SR2-Ex1.W.LB
Abm.
(L x B x H) 115 x 20 x 119 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Schaltverstärker KFD2-SR2-Ex1.W.LB
- Trennschaltverst. KFD2-SR2-EX1.W.LB 1 Kanal, NAMUR, Splitter, Relais, 24 VDC
Technische Daten
- Trennschaltverst. KFD2-SR2-EX1.W.LB 1 Kanal, NAMUR, Splitter, Relais, 24 VDC
- Typ
KFD2-SR2-Ex1.W.LB
- Produkt-Art
Schaltverstärker
- Eingangssignal max. (Strom)
2.1 mA
- Eingangssignal max. (Spannung)
8 V
- Abm.
(L x B x H) 115 x 20 x 119 mm
- Anschluss
Schraubklemme
- Ausgangssignal (Spannung)
250 V AC / 40 V DC
- Ausgangssignal (Strom)
2 A / 4 A
- Betriebsspannungsbereich
19 - 30 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannung min.
19 V/DC
- Eingangssignal (Strom)
1.2 ... 2.1 mA
- Inhalt
1 St.
- Konfiguration
DIP-Schalter
- Breite
20 mm
- Höhe
119 mm
- Länge
115 mm
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-20 °C
- Versorgungsspannung (num.)
24 V/DC
- Versorgungsspannung U(B)
19 ... 30 V DC
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627602 Pepperl+Fuchs KFD2-SR2-Ex1.W.LB 203351 Schaltverstärker 1 St.
Beschreibung
Baureihe KFD...; Aufbaugehäuse 20mm; Anschlussklemmen abziehbar; Speisespannung 24VDC; Power Rail Anschluss; Schaltausgang 1 Wechsler; 1 Ausgang für Leitungsbruch LB- und Leitungskurzschluss LK-; Erkennung, umschaltbar als zusätzlichen Schaltausgang; Steuerstromkreis [EEx ia]IIC; 1-kanalig; Überwachung von Leitungsbruch LB und Leitungskurzschluss LK; LB/LK-Signal auf Power Rail als Sammelmeldung
Ausführung
- Allgemeine Daten
- Signaltyp: Binäreingang
- Kenndaten funktionale Sicherheit
- Sicherheits-Integritätslevel (SIL): SIL 2
- Versorgung
- Anschluss: Power Rail oder Klemmen 14+, 15-
- Bemessungsspannung: 19 ... 30 V DC
- Welligkeit: ≤ 10 %
- Bemessungsstrom: ≤ 45 mA
- Verlustleistung: ≤ 0,9 W
- Leistungsaufnahme: ≤ 0,9 W
- Eingang
- Anschlussseite: Feldseite
- Anschluss: Klemmen 1+, 2+, 3-
- Bemessungswerte: nach EN 60947-5-6 (NAMUR)
- Leerlaufspannung/Kurzschlussstrom: ca. 8 V DC / ca. 8 mA
- Schaltpunkt/Schalthysterese: 1,2 ... 2,1 mA / ca. 0,2 mA
- Leitungsfehlerüberwachung: Bruch I ≤ 0,1 mA , Kurzschluss I > 6 mA
- Puls-/Pausenverhältnis: min. 20 ms / min. 20 ms
- Ausgang
- Anschlussseite: Steuerungsseite
- Anschluss: Ausgang I: Klemmen 7, 8, 9 ; Ausgang II: Klemmen 10, 11, 12
- Ausgang I: Signal ; Relais
- Ausgang II: Signal oder Fehlermeldung ; Relais
- Kontaktbelastung: 250 V AC/2 A/cos φ > 0,75; 126,5 V AC/4 A/cos φ > 0,75; 40 V DC/2 A ohmsche Last
- Mindestschaltstrom: 2 mA / 24 V DC
- Anzugs-/Abfallverzögerung: ca. 20 ms / ca. 20 ms
- Mechanische Lebensdauer: 107 Schaltspiele
- Sammelfehlermeldung: Power Rail
- Übertragungseigenschaften
- Schaltfrequenz: ≤ 10 Hz
- Galvanische Trennung
- Eingang/Ausgang: verstärkte Isolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 Veff
- Eingang/Versorgung: verstärkte Isolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 Veff
- Ausgang/Versorgung: verstärkte Isolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 Veff
- Ausgang/Ausgang: verstärkte Isolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 Veff
- Anzeigen/Einstellungen
- Anzeigeelemente: LEDs
- Bedienelemente: DIP-Schalter
- Konfiguration: über DIP-Schalter
- Beschriftung: Platz für Beschriftung auf der Frontseite
- Richtlinienkonformität
- Elektromagnetische Verträglichkeit
- Richtlinie 2014/30/EU: EN 61326-1:2013 (Industriebereiche)
- Niederspannung
- Richtlinie 2014/35/EU: EN 61010-1:2010+A1:2019+A1:2019/AC:2019
- Konformität
- Elektromagnetische Verträglichkeit: NE 21:2017 , EN 61326-3-1:2017 , EN IEC 61326-3-2:2018
- Schutzart: IEC 60529:1989+A1:1999+A2:2013
- Funktionale Sicherheit: IEC/EN 61508:2010
- Eingang: EN 60947-5-6:2000
- Umgebungsbedingungen
- Umgebungstemperatur: -20 ... 70 °C (-4 ... 158 °F)
- Mechanische Daten
- Schutzart: IP20
- Anschluss: Schraubklemmen
- Masse: ca. 150 g
- Abmessungen: 20 x 119 x 115 mm (B x H x T) , Gehäusetyp B2
- Befestigung: auf 35-mm-Hutschiene nach EN 60715:2001
- Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
- EU-Baumusterprüfbescheinigung: PTB 00 ATEX 2080
- Kennzeichnung: ATEX II (1)G [Ex ia Ga] IIC | ATEX II (1)D [Ex ia Da] IIIC | ATEX I (M1) [Ex ia Ma] I
- Eingang: Ex ia
- Spannung: 10,5 V
- Strom: 13 mA
- Leistung: 34 mW (Kennlinie linear)
- Versorgung
- Sicherheitst. Maximalspannung: 253 V AC / 125 V DC (Achtung! Um ist keine Bemessungsspannung.)
- Ausgang
- Sicherheitst. Maximalspannung: 253 V AC (Achtung! Die Bemessungsspannung kann geringer sein.)
- Fehlermeldeausgang
- Sicherheitst. Maximalspannung: 40 V DC (Achtung! Um ist keine Bemessungsspannung.)
- Zertifikat: PF 08 CERT 0803
- Kennzeichnung: ATEX II (3)G [Ex ic Gc] IIC
- Eingang: Ex ic
- Spannung: 10,5 V
- Strom: 13 mA
- Leistung: 34 mW (Kennlinie linear)
- Zertifikat: TÜV 99 ATEX 1493 X
- Kennzeichnung: ATEX II 3G Ex ec nC IIC T4 Gc
- Galvanische Trennung
- Eingang/Ausgang: sichere galvanische Trennung nach IEC/EN 60079-11, Scheitelwert der Spannung 375 V
- Eingang/Versorgung: sichere galvanische Trennung nach IEC/EN 60079-11, Scheitelwert der Spannung 375 V
- Richtlinienkonformität
- Richtlinie 2014/34/EU: EN IEC 60079-0:2018+AC:2020 , EN 60079-7:2015+A1:2018 , EN 60079-11:2012 , EN IEC 60079-15:2019
- Internationale Zulassungen
- FM-Zulassung
- FM-Zertifikat: FM19US0207X
- Control Drawing: 116-0035
- UL-Zulassung: E106378
- Control Drawing: 116-0473 (cULus)
- Kontaktbelastung: 250 V AC/2 A/cos φ > 0,75; 126,5 V AC/4 A/cos φ > 0,75; 30 V DC/2 A ohmsche Last
- IECEx-Zulassung
- IECEx-Zertifikat: IECEx PTB 11.0034 , IECEx TUN 19.0013X
- IECEx-Kennzeichnung: [Ex ia Ga] IIC | [Ex ia Da] IIIC | [Ex ia Ma] I | Ex ec nC IIC T4 Gc
