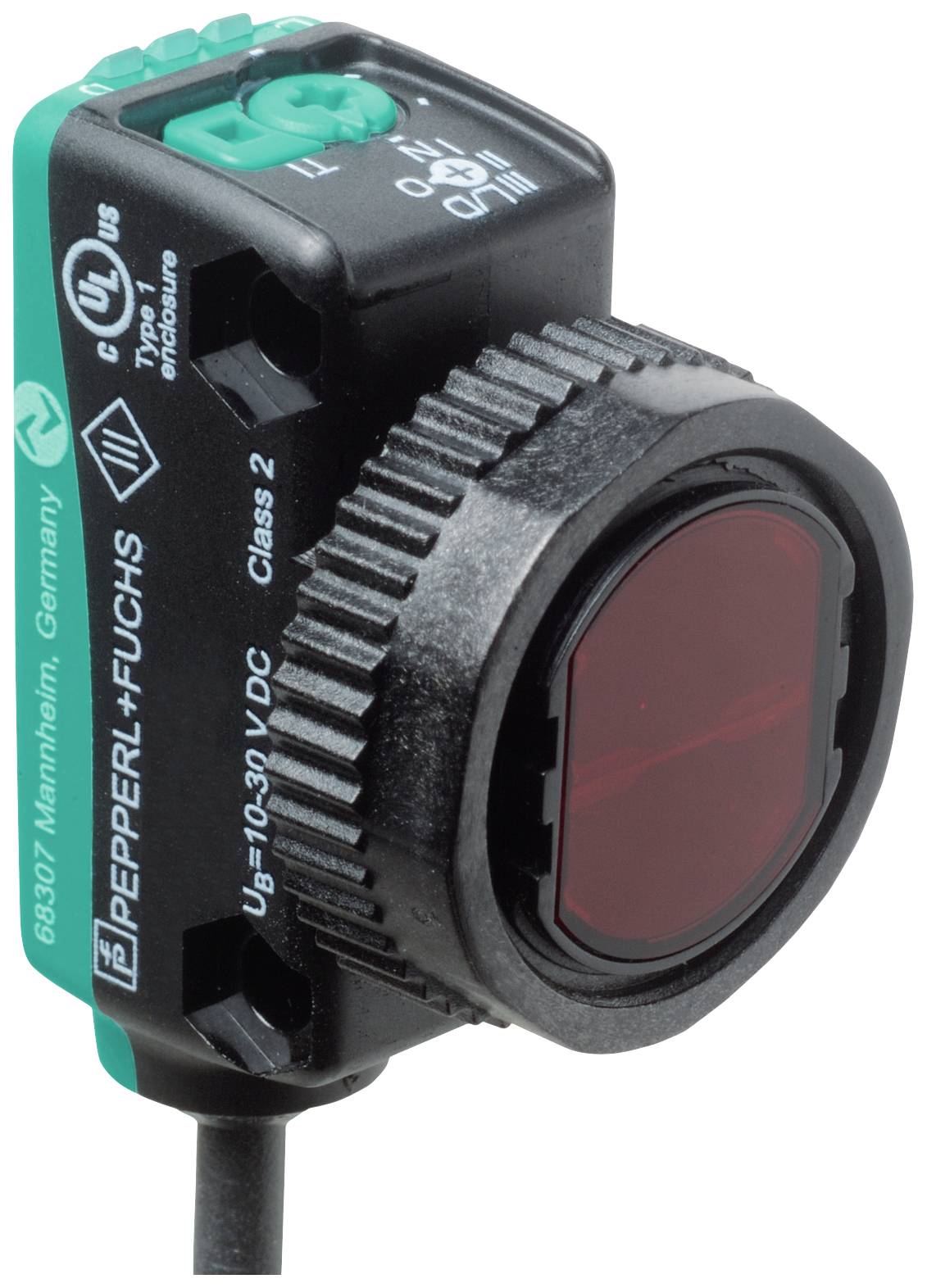

Pepperl+Fuchs Reflexions-Lichtschranke OBG4000-R103-2EP-IO-0,3M-V31 267075-100311 Teach-In 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichtschranke
Funktionen
Teach-In
Betriebsspannung max.
30 V/DC
Anschluss
M8, 4 polig
Typ
OBG4000-R103-2EP-IO-0,3M-V31
Datenblatt (PDF)
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
132,30 €
2
1% = 1,33 €
130,97 €
3
2% = 2,64 €
129,66 €
5
3% = 3,97 €
128,33 €
10
4% = 5,29 €
127,01 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (132,30 € / Stück)
132,30 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
147,05 €
zzgl. MwSt.
Technische Daten
- Reflexionslichtschranke (Glas) - Art-Nr. 267075-100311
- Produkt-Art
Reflexions-Lichtschranke
- Typ
OBG4000-R103-2EP-IO-0,3M-V31
- Funktionen
Teach-In
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
1 ms
- Ausgänge
NPN, Öffner
NPN, Schließer
PNP, Öffner
PNP, Schließer
- Schalt-Frequenz
500 Hz
- Anschluss
M8, 4 polig
- Kabellänge
0.3 m
- Gehäusematerial
Polycarbonat
- Sendertyp
LED Rot
5 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-20 °C
- Max. Temperatur
60 °C
- Breite
15 mm
- Höhe
36.5 mm
- Tiefe
26.7 mm
- Abm.
(B x H x T) 15 x 36.5 x 26.7 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628842 Pepperl+Fuchs Reflexions-Lichtschranke OBG4000-R103-2EP-IO-0,3M-V31 267075-100311 Teach-In 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628842 Pepperl+Fuchs Reflexions-Lichtschranke OBG4000-R103-2EP-IO-0,3M-V31 267075-100311 Teach-In 1 St.
Beschreibung
Betriebsreichweite: 0 ... 3,5 m im Teach-Betrieb ; 0 ... 4 m bei Schalterstellung "N", Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link /Q - Pin2: NPN Öffner / hellschaltend, PNP Schließer / dunkelschaltend, Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
Ausführung
- Allgemeine Daten
- Betriebsreichweite: 0 ... 3,5 m im Teach-Betrieb ; 0 ... 4 m bei Schalterstellung "N"
- Reflektorabstand: 0 ... 3,5 m im Teach-Betrieb ; 0 ... 4 m bei Schalterstellung "N"
- Grenzreichweite: 5 m
- Referenzobjekt: Reflektor H85-2
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Lichtfleckdurchmesser: ca. 170 mm im Abstand von 3,5 m
- Öffnungswinkel: ca. 5 °
- Fremdlichtgrenze: EN 60947-5-2
- Kenndaten funktionale Sicherheit
- MTTFd: 600 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb: | statisch an - Lichtweg frei | statisch aus - Objekt erkannt | blinkend (4 Hz) - Unterschreitung der Funktionsreserve
- Bedienelemente: Teach-In-Taste
- Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
- Kontrasterkennungsstufen: 10 % - saubere, wassergefüllte PET-Flaschen | 18 % - Klarglasflaschen | 40 % - Farbglas oder nichttransparente Materialien | einstellbar über Drehschalter
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- Übertragungsrate: COM2 (38,4 kBit/s)
- IO-Link Version: 1.1
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 2 Bit | Prozessdaten Ausgang 2 Bit
- SIO-Mode Unterstützung: ja
- Geräte ID: 0x110A03 (1116675)
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link | /Q - Pin2: NPN Öffner / hellschaltend, PNP Schließer / dunkelschaltend
- Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- Umgebungsbedingungen
- Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 15 mm
- Gehäusehöhe: 36,5 mm
- Gehäusetiefe: 26,7 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 4-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 17 g
- Kabellänge: 0,3 m
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke (Glas) 267075-100311, Verpackungseinheit: 1 Stk., EAN: 4050143259915
