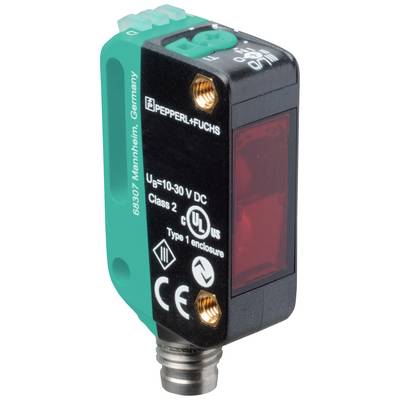

Pepperl+Fuchs Reflexions-Lichtschranke OBG5000-R100-2EP1-IO-V31 267075-100481 Hintergrundausblendung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichtschranke
Funktionen
Hintergrundausblendung
Betriebsspannung max.
30 V/DC
Anschluss
M8, 4 polig
Typ
OBG5000-R100-2EP1-IO-V31
Datenblatt (PDF)
Anzahl
Gesamt
155,90 €
zzgl. MwSt.
6,40 €
Nur noch 10 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Reflexionslichtschranke (Glas) - Art-Nr. 267075-100481
- Produkt-Art
Reflexions-Lichtschranke
- Typ
OBG5000-R100-2EP1-IO-V31
- Funktionen
Hintergrundausblendung
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
1 ms
- Ausgänge
NPN, Öffner
NPN, Schließer
PNP, Öffner
PNP, Schließer
- Schalt-Frequenz
500 Hz
- Anschluss
M8, 4 polig
- Gehäusematerial
Polycarbonat
- Sendertyp
LED Rot
6 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-20 °C
- Max. Temperatur
60 °C
- Breite
11 mm
- Höhe
44.5 mm
- Tiefe
21.5 mm
- Abm.
(B x H x T) 11 x 44.5 x 21.5 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627724 Pepperl+Fuchs Reflexions-Lichtschranke OBG5000-R100-2EP1-IO-V31 267075-100481 Hintergrundausblendung 1 St.
Beschreibung
Betriebsreichweite: 0 ... 3,5 m im Teach-Betrieb ; 0 ... 5 m bei Schalterstellung "N", Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - Pin4: NPN Öffner / hellschaltend, PNP Schließer / dunkelschaltend, IO-Link /Q - Pin2: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, Anschluss: Gerätestecker M8 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
Ausführung
- Allgemeine Daten
- Betriebsreichweite: 0 ... 3,5 m im Teach-Betrieb ; 0 ... 5 m bei Schalterstellung "N"
- Reflektorabstand: 0 ... 3,5 m im Teach-Betrieb ; 0 ... 5 m bei Schalterstellung "N"
- Grenzreichweite: 6 m
- Referenzobjekt: Reflektor H85-2
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Lichtfleckdurchmesser: ca. 170 mm im Abstand von 3,5 m
- Öffnungswinkel: ca. 5 °
- Fremdlichtgrenze: EN 60947-5-2
- Kenndaten funktionale Sicherheit
- MTTFd: 600 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb: | statisch an - Lichtweg frei | statisch aus - Objekt erkannt | blinkend (4 Hz) - Unterschreitung der Funktionsreserve
- Bedienelemente: Teach-In-Taste
- Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
- Kontrasterkennungsstufen: 10 % - saubere, wassergefüllte PET-Flaschen | 18 % - Klarglasflaschen | 40 % - Farbglas oder nichttransparente Materialien | einstellbar über Drehschalter
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- IO-Link-Version: 1.1
- Geräte-ID: 0x110A07 (1116679)
- Übertragungsrate: COM2 (38,4 kBit/s)
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 2 Bit | Prozessdaten Ausgang 2 Bit
- SIO-Mode-Unterstützung: ja
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - Pin4: NPN Öffner / hellschaltend, PNP Schließer / dunkelschaltend, IO-Link | /Q - Pin2: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend
- Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- Umgebungsbedingungen
- Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F) |
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 11 mm
- Gehäusehöhe: 44,5 mm
- Gehäusetiefe: 21,5 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Gerätestecker M8 x 1, 4-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 10 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke Glas 267075-100481, Verpackungseinheit: 1 Stk., EAN: 4050143192670
