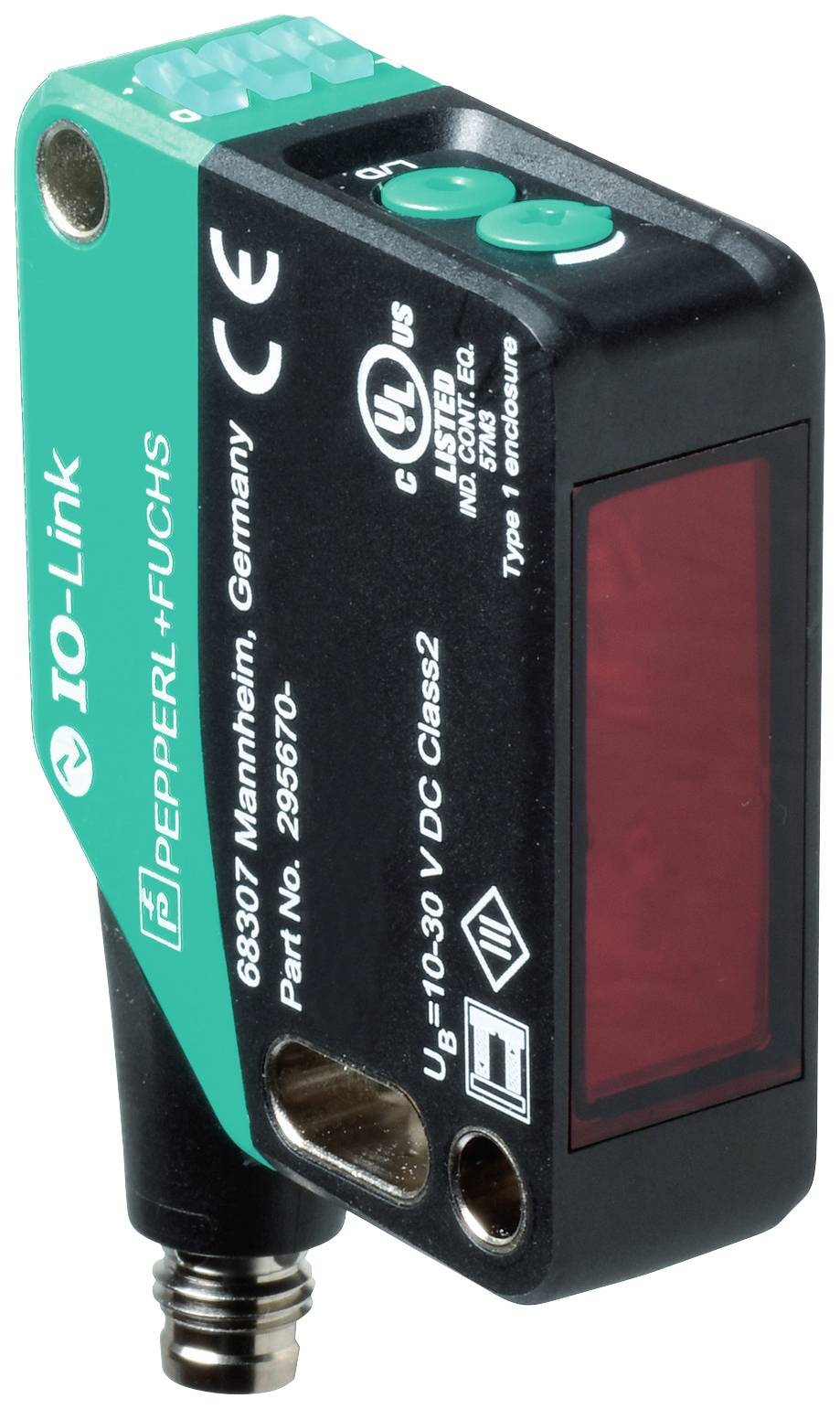

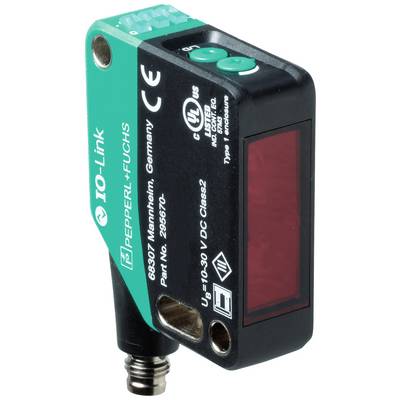

Pepperl+Fuchs Reflexions-Lichtschranke OBR15M-R200-EP-IO-V3 295670-100007 dunkelschaltend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichtschranke
Funktionen
dunkelschaltend
Betriebsspannung max.
30 V/DC
Anschluss
M8
Typ
OBR15M-R200-EP-IO-V3
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Reflexionslichtschranke - Art-Nr. 295670-100007
- Produkt-Art
Reflexions-Lichtschranke
- Typ
OBR15M-R200-EP-IO-V3
- Funktionen
dunkelschaltend
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
0.5 ms
- Ausgänge
NPN, Schließer
PNP, Öffner
- Schalt-Frequenz
1000 Hz
- Anschluss
M8
- Gehäusematerial
Polycarbonat
- Sendertyp
LED Rot
18.5 m
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
15 mm
- Höhe
50.6 mm
- Tiefe
41.7 mm
- Abm.
(B x H x T) 15 x 50.6 x 41.7 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2629365 Pepperl+Fuchs Reflexions-Lichtschranke OBR15M-R200-EP-IO-V3 295670-100007 dunkelschaltend 1 St.
Beschreibung
Betriebsreichweite: 0 ... 15 m, Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link, Anschluss: Gerätestecker M8 x 1, 3-polig, 90° drehbar, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt
Ausführung
- Allgemeine Daten
- Betriebsreichweite: 0 ... 15 m
- Reflektorabstand: 0,02 ... 15 m
- Grenzreichweite: 18,5 m
- Referenzobjekt: Reflektor H85-2
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Polarisationsfilter: ja
- Lichtfleckdurchmesser: ca. 520 mm im Abstand von 15 m
- Öffnungswinkel: 2 °
- Fremdlichtgrenze: EN 60947-5-2 : 60000 Lux
- Kenndaten funktionale Sicherheit
- MTTFd: 724 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb: | statisch an - Lichtweg frei | statisch aus - Objekt erkannt | blinkend (4 Hz) - Unterschreitung der Funktionsreserve
- Bedienelemente: Hell-/Dunkelumschalter
- Bedienelemente: Empfindlichkeitseinsteller
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 18 mA bei 24 V Betriebsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- IO-Link-Version: 1.1
- Geräteprofil: Identification and Diagnosis | Smart Sensor Typ 2.4
- Geräte-ID: 0x111201 (1118721)
- Übertragungsrate: COM2 (38,4 kBit/s)
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 2 Bit | Prozessdaten Ausgang 2 Bit
- "SIO Mode"-Unterstützung: ja
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link
- Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 0,5 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt | | |
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 15 mm
- Gehäusehöhe: 50,6 mm
- Gehäusetiefe: 41,7 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Gerätestecker M8 x 1, 3-polig, 90° drehbar
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 35 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke OBR15M-R200-EP-IO-V3, Verpackungseinheit: 1 Stk., EAN: 4050143223145
