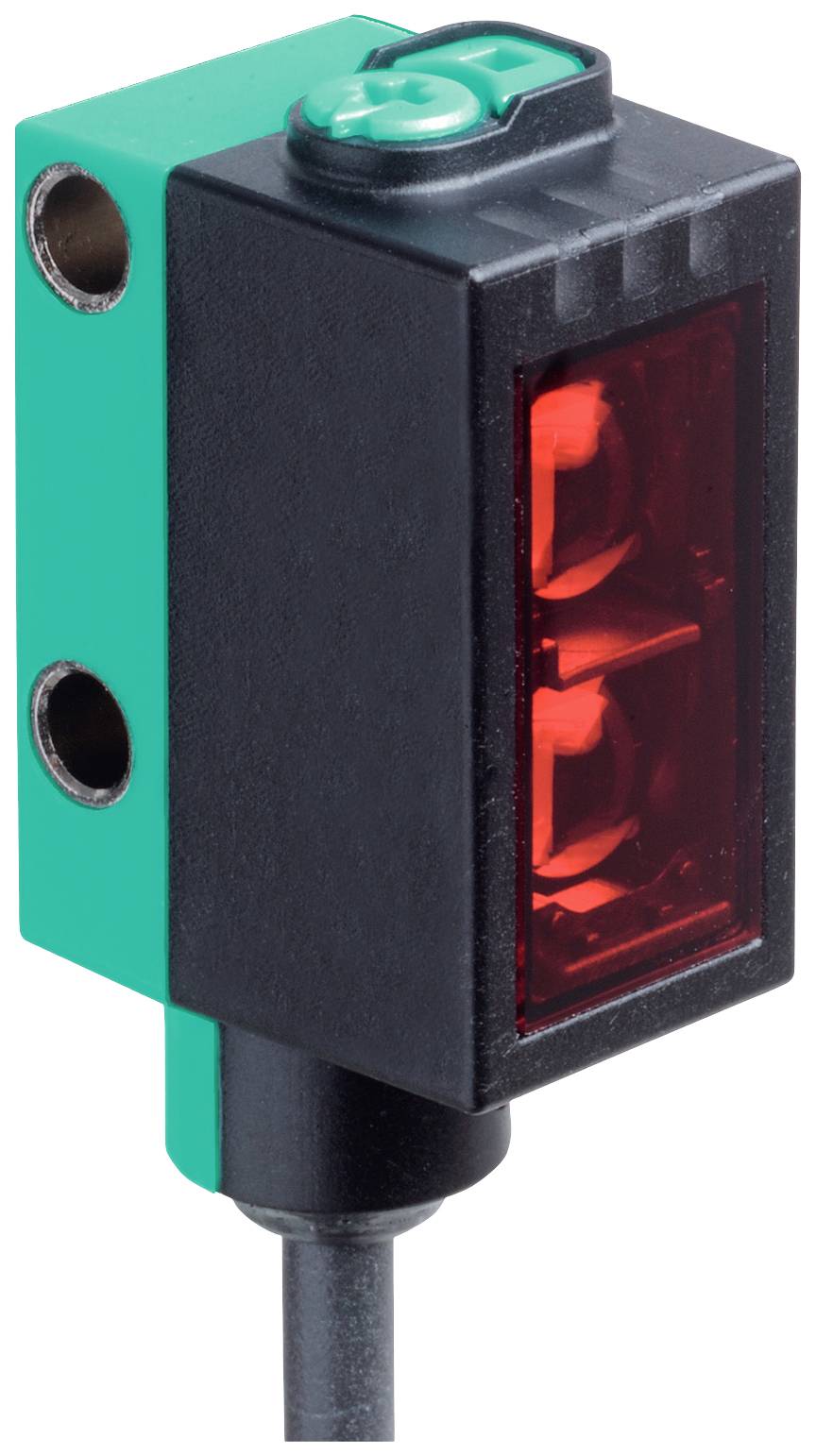

Pepperl+Fuchs Reflexions-Lichtschranke OBR7500-R101-EP-IO-0,3M-V3 267075-100021 Umschalter (Hell-EIN/Dunkel-EIN) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Reflexions-Lichtschranke
Funktionen
Umschalter (Hell-EIN/Dunkel-EIN)
Betriebsspannung max.
30 V/DC
Anschluss
M8
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Reflexionslichtschranke - Art-Nr. 267075-100021
- Verpackungsart
Piece
- Produkt-Art
Reflexions-Lichtschranke
- Typ
OBR7500-R101-EP-IO-0,3M-V3
- Funktionen
Umschalter (Hell-EIN/Dunkel-EIN)
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
0.5 ms
- Kontaktart
1 PNP
- Ausgänge
NPN, Schließer
PNP, Öffner
- Schalt-Frequenz
1000 Hz
- Anschluss
M8
- Kabellänge
0.3 m
- Gehäusematerial
Polycarbonat
- Sendertyp
LED Rot
10 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
13.9 mm
- Höhe
33.8 mm
- Tiefe
18.3 mm
- Abm.
(B x H x T) 13.9 x 33.8 x 18.3 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627698 Pepperl+Fuchs Reflexions-Lichtschranke OBR7500-R101-EP-IO-0,3M-V3 267075-100021 Umschalter (Hell-EIN/Dunkel-EIN) 1 St.
Beschreibung
Betriebsreichweite: 0 ... 7,5 m, Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link, Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 3-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt -25 ... 60 °C (-13 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
Ausführung
- Allgemeine Daten
- Betriebsreichweite: 0 ... 7,5 m
- Reflektorabstand: 0,03 ... 7,5 m
- Grenzreichweite: 10 m
- Referenzobjekt: Reflektor H85-2
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Polarisationsfilter: ja
- Lichtfleckdurchmesser: ca. 65 mm im Abstand von 1 m
- Öffnungswinkel: 3,7 °
- Fremdlichtgrenze: EN 60947-5-2
- Kenndaten funktionale Sicherheit
- MTTFd: 724 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb: | statisch an - Lichtweg frei | statisch aus - Objekt erkannt | blinkend (4 Hz) - Unterschreitung der Funktionsreserve
- Bedienelemente: Hell-/Dunkelumschalter
- Bedienelemente: Empfindlichkeitseinsteller
- Parametrieranzeige: IO-Link Kommunikation: LED grün kurz ausschaltend (1 Hz)
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- Übertragungsrate: COM2 (38,4 kBit/s)
- IO-Link Version: 1.1
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 2 Bit | Prozessdaten Ausgang 2 Bit
- SIO-Mode Unterstützung: ja
- Geräte ID: 0x110201 (1114625)
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link
- Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 0,5 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt | -25 ... 60 °C (-13 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 13,9 mm
- Gehäusehöhe: 33,8 mm
- Gehäusetiefe: 18,3 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 3-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 15 g
- Kabellänge: 0,3 m
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke 267075-100021, Verpackungseinheit: 1 Stk., EAN: 4050143089949
