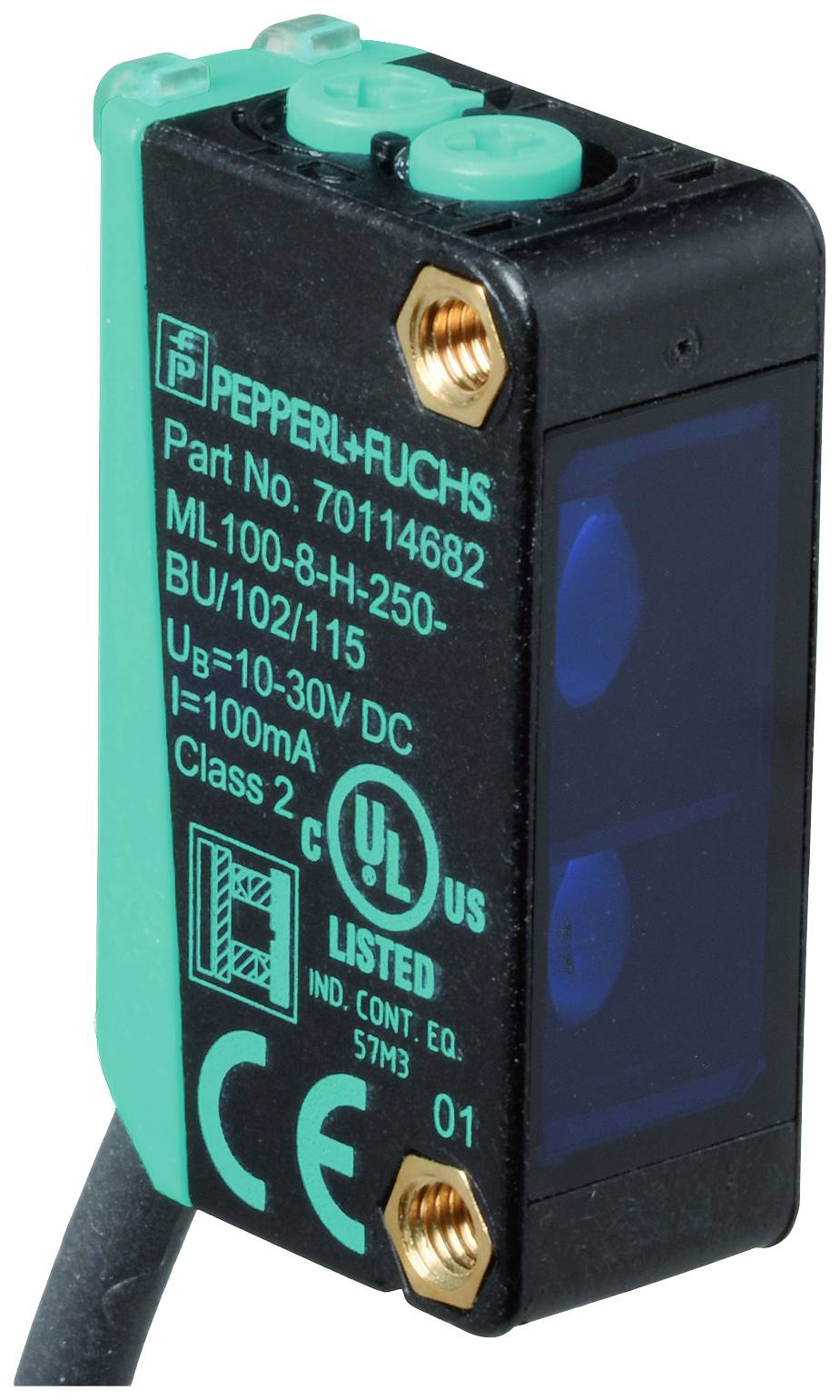

Abbildung ähnlich
Abbildung ähnlich
Pepperl+Fuchs Reflexions-Lichttaster ML100-8-HGU-100-BU/103/115/162 70127461 Hintergrundausblendung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichttaster
Funktionen
Hintergrundausblendung
Betriebsspannung max.
30 V/DC
Anschluss
Kabel
Typ
ML100-8-HGU-100-BU/103/115/162
Datenblatt (PDF)
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
115,96 €
2
1% = 1,16 €
114,80 €
3
2% = 2,32 €
113,64 €
5
3% = 3,48 €
112,48 €
10
4% = 4,64 €
111,32 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (115,96 € / Stück)
115,96 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
126,04 €
zzgl. MwSt.
Technische Daten
- Reflexionslichttaster (HGU) - Art-Nr. 70127461
- Produkt-Art
Reflexions-Lichttaster
- Typ
ML100-8-HGU-100-BU/103/115/162
- Funktionen
Hintergrundausblendung
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
1 ms
- Ausgänge
PNP
- Schalt-Frequenz
500 Hz
- Anschluss
Kabel
- Kabellänge
2 m
- Gehäusematerial
Kunststoff
- Sendertyp
LED Blau
150 mm
- Besonderheiten
Mit Hintergrundausblendung
- Min. Temperatur
-30 °C
- Max. Temperatur
60 °C
- Breite
11 mm
- Höhe
31 mm
- Tiefe
20 mm
- Abm.
(B x H x T) 11 x 31 x 20 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2629324 Pepperl+Fuchs Reflexions-Lichttaster ML100-8-HGU-100-BU/103/115/162 70127461 Hintergrundausblendung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2629324 Pepperl+Fuchs Reflexions-Lichttaster ML100-8-HGU-100-BU/103/115/162 70127461 Hintergrundausblendung 1 St.
Beschreibung
Art: Leiterplattenerkennung
Ausgangstyp: PNP
Betriebsspannung: DC
Elektrische Anschlussart: Festkabel
Erfassungsprinzip: optisch
Extra: Hell-/Dunkelumschalter
Extra: Hintergrundunterdrückung
Extra: Tastweiteneinstellung
Gehäusebauform: quaderförmig
Gehäusematerial: Kunststoff
Lichtart: Blaulicht
Max. Tastweite: 100 mm ... 150 mm
Schaltausgang: PNP
Schutzart: IP67
Versorgungsspannung: DC
Zulassungen: UL
kubische Miniaturbauform: ca. 20x11x31 mm (ML100)
Ausgangstyp: PNP
Betriebsspannung: DC
Elektrische Anschlussart: Festkabel
Erfassungsprinzip: optisch
Extra: Hell-/Dunkelumschalter
Extra: Hintergrundunterdrückung
Extra: Tastweiteneinstellung
Gehäusebauform: quaderförmig
Gehäusematerial: Kunststoff
Lichtart: Blaulicht
Max. Tastweite: 100 mm ... 150 mm
Schaltausgang: PNP
Schutzart: IP67
Versorgungsspannung: DC
Zulassungen: UL
kubische Miniaturbauform: ca. 20x11x31 mm (ML100)
Ausführung
- Allgemeine Daten
- Tastbereich: 10 ... 100 mm
- Einstellbereich: 30 ... 100 mm
- Referenzobjekt: Standardschwarz, 100 mm x 100 mm
- Lichtsender: LED
- Lichtart: moduliertes sichtbares blaues Licht
- Polarisationsfilter: nein
- Schwarz-Weiß-Differenz (6%/90%): < 20 % bei 100 mm, < 10 % bei 75 mm, < 5 % bei 50 mm
- Lichtfleckdurchmesser: ca. 6 mm x 60 mm bei 100 mm
- Öffnungswinkel: Sender: 3,5 ° vertikal ; 30 ° horizontal
- Lichtaustritt: frontal
- Fremdlichtgrenze: EN 60947-5-2:2007+A1:2012
- Kenndaten funktionale Sicherheit
- MTTFd: 860 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: Netz ein (Power on)
- Funktionsanzeige: LED gelb: leuchtet bei erkanntem Objekt
- Bedienelemente: Tastweiteneinsteller
- Bedienelemente: Hell-/Dunkelumschalter
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 20 mA
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: hellschaltend
- Signalausgang: 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Konformität
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: cULus Listed, Class-2-Stromquelle oder UL-gelistetes Netzteil mit beschränktem Spannungsausgang mit (evtl. integrierter) Sicherung (max. 3.3 A gemäß UL248), Typ-1-Gehäuse
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -30 ... 60 °C (-22 ... 140 °F)
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 11 mm
- Gehäusehöhe: 31 mm
- Gehäusetiefe: 20 mm
- Schutzart: IP67
- Anschluss: Festkabel 2 m
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 50 g
- Anzugsmoment Befestigungsschrauben: 0,6 Nm
- Kabellänge: 2 m
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster HGU ML100-8-HGU#70127461, Verpackungseinheit: 1 Stk., EAN: 4050143466207
