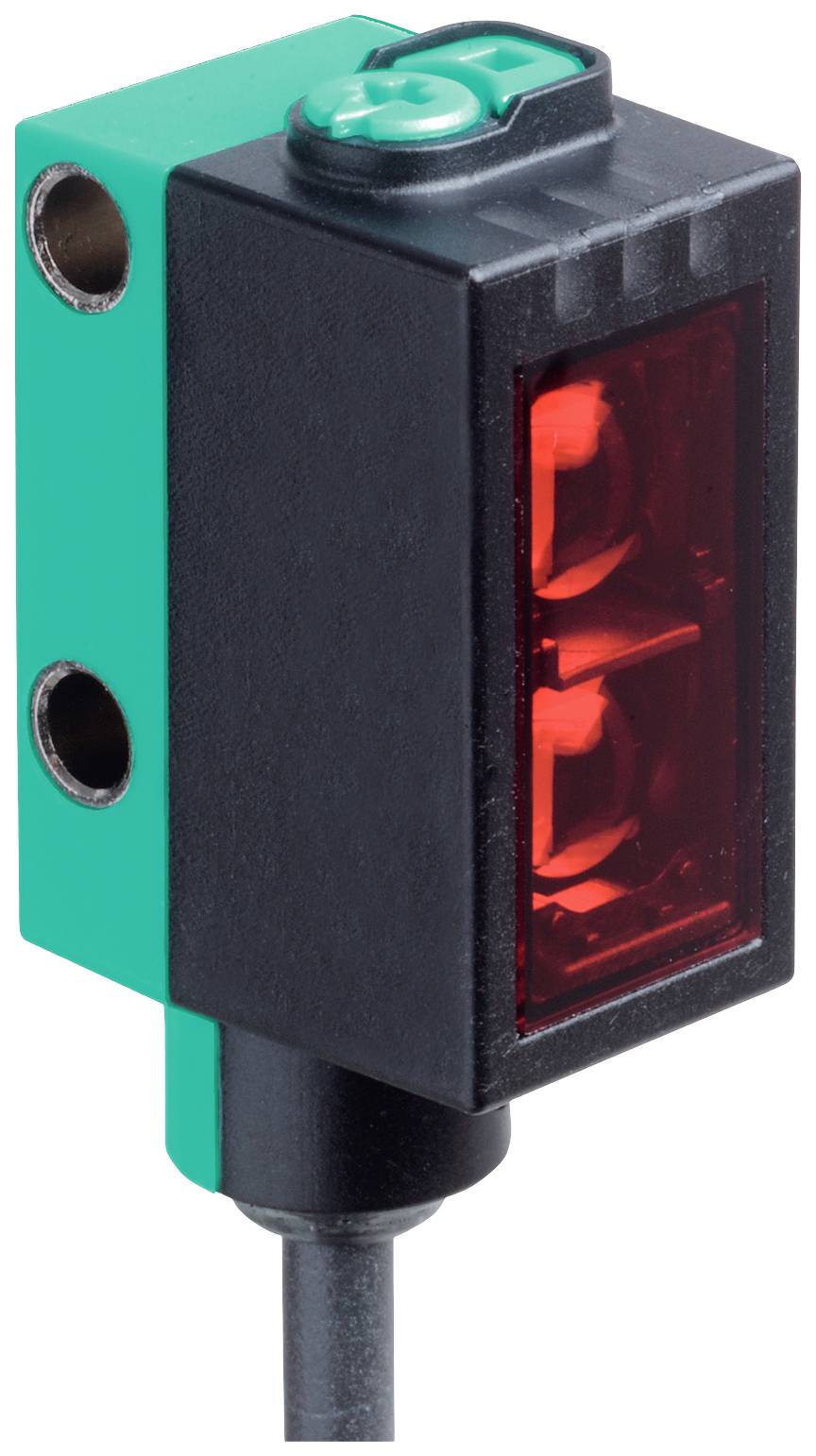

Pepperl+Fuchs Reflexions-Lichttaster OBT300-R101-2EP-IO-1T-L 267075-0108 dunkelschaltend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichttaster
Funktionen
dunkelschaltend
Betriebsspannung max.
30 V/DC
Anschluss
Kabel
Typ
OBT300-R101-2EP-IO-1T-L
Datenblatt (PDF)
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
157,12 €
2
1% = 1,57 €
155,55 €
3
2% = 3,13 €
153,99 €
5
3% = 4,71 €
152,41 €
10
4% = 6,28 €
150,84 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (157,12 € / Stück)
157,12 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
176,46 €
zzgl. MwSt.
Technische Daten
- Reflexionslichttaster (HGW) - Art-Nr. 267075-0108
- Produkt-Art
Reflexions-Lichttaster
- Typ
OBT300-R101-2EP-IO-1T-L
- Funktionen
dunkelschaltend
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
300 µs
- Ausgänge
NPN, Öffner
NPN, Schließer
PNP, Öffner
PNP, Schließer
- Schalt-Frequenz
1650 Hz
- Anschluss
Kabel
- Kabellänge
2 m
- Gehäusematerial
Polycarbonat
- Sendertyp
Laserdiode
- Laserklasse
1
- Wellenlänge
680 nm
300 mm
- Besonderheiten
Mit Hintergrundausblendung
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
13.9 mm
- Höhe
33.8 mm
- Tiefe
18.3 mm
- Abm.
(B x H x T) 13.9 x 33.8 x 18.3 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2629330 Pepperl+Fuchs Reflexions-Lichttaster OBT300-R101-2EP-IO-1T-L 267075-0108 dunkelschaltend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2629330 Pepperl+Fuchs Reflexions-Lichttaster OBT300-R101-2EP-IO-1T-L 267075-0108 dunkelschaltend 1 St.
Beschreibung
Tastbereich: 7 ... 300 mm, Lichtsender: Laserdiode, Lichtart: rot, Wechsellicht, Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = BK ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - BK: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link /Q - WH: NPN Öffner / hellschaltend, PNP Schließer / dunkelschaltend, Anschluss: Festkabel 2 m, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt -25 ... 60 °C (-13 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
Ausführung
- Allgemeine Daten
- Tastbereich: 7 ... 300 mm
- Tastbereich min.: 7 ... 25 mm
- Tastbereich max.: 7 ... 300 mm
- Einstellbereich: 25 ... 300 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: Laserdiode
- Lichtart: rot, Wechsellicht
- Laserkenndaten
- Hinweis: LASERLICHT , NICHT IN DEN STRAHL BLICKEN
- Laserklasse: 1
- Wellenlänge: 680 nm
- Strahldivergenz: > 5 mrad d63 < 1 mm im Bereich 150 mm ... 250 mm
- Impulsdauer: 3 µs
- Wiederholrate: ca. 13 kHz
- max. Puls Energie: 10,4 nJ
- Schwarz-/Weiß-Differenz (6%/90%): < 5 % bei 150 mm
- Lichtfleckdurchmesser: ca. 1 mm im Abstand von 200 mm
- Öffnungswinkel: ca. 0,3 °
- Fremdlichtgrenze: EN 60947-5-2 : 40000 Lux
- Kenndaten funktionale Sicherheit
- MTTFd: 560 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb:statisch an - Hintergrund erkannt (Objekt nicht erkannt) statisch aus - Objekt erkannt
- Bedienelemente: Hell-/Dunkelumschalter
- Bedienelemente: Tastweiteneinsteller
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 20 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = BK )
- Geräteprofil: Smart Sensor
- Übertragungsrate: COM2 (38,4 kBit/s)
- IO-Link Version: 1.1
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 1 Bit | Prozessdaten Ausgang 2 Bit
- SIO-Mode Unterstützung: ja
- Geräte ID: 0x110702 (1115906)
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - BK: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link | /Q - WH: NPN Öffner / hellschaltend, PNP Schließer / dunkelschaltend
- Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 1650 Hz
- Ansprechzeit: 300 µs
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Lasersicherheit: EN 60825-1:2014
- Zulassungen und Zertifikate
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- FDA-Zulassung: IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt | -25 ... 60 °C (-13 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 13,9 mm
- Gehäusehöhe: 33,8 mm
- Gehäusetiefe: 18,3 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Festkabel 2 m
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 36 g
- Kabellänge: 2 m
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster HGW OBT300R101-2EPIO1T-L, Verpackungseinheit: 1 Stk., EAN: 4050143324118
