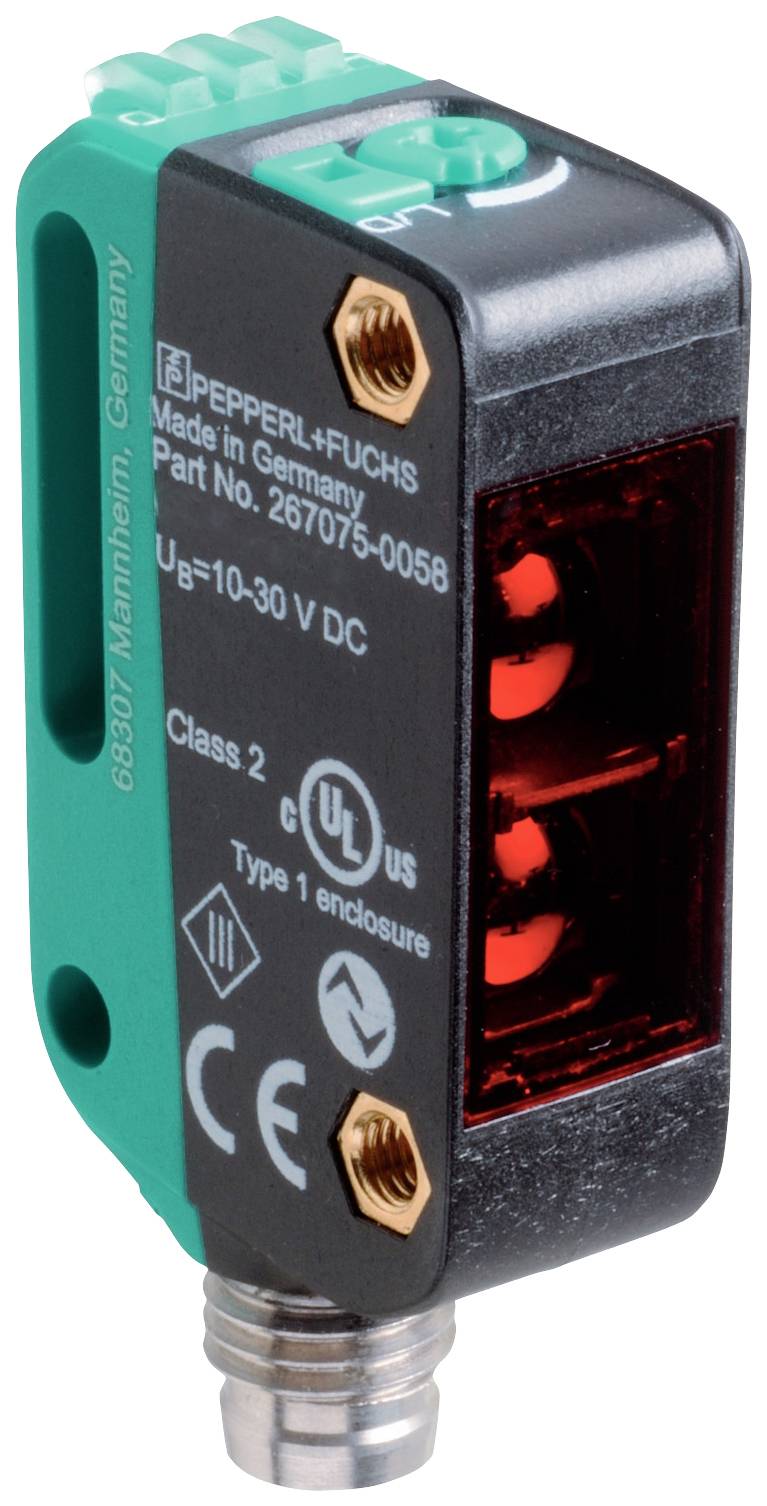

Pepperl+Fuchs Reflexions-Lichttaster OBT350-R100-E5-IO-V31 267075-100586 Hintergrundausblendung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichttaster
Funktionen
Hintergrundausblendung
Betriebsspannung max.
30 V/DC
Anschluss
M8, 4 polig
Typ
OBT350-R100-E5-IO-V31
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Reflexionslichttaster (HGA) - Art-Nr. 267075-100586
- Produkt-Art
Reflexions-Lichttaster
- Typ
OBT350-R100-E5-IO-V31
- Funktionen
Hintergrundausblendung
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
1 ms
- Kontaktart
1 PNP
- Ausgänge
PNP, Schließer
- Schalt-Frequenz
500 Hz
- Anschluss
M8, 4 polig
- Gehäusematerial
PC
- Sendertyp
LED Rot
350 mm
- Besonderheiten
Mit Hintergrundausblendung
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
11 mm
- Höhe
44.5 mm
- Tiefe
21.5 mm
- Abm.
(B x H x T) 11 x 44.5 x 21.5 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2629059 Pepperl+Fuchs Reflexions-Lichttaster OBT350-R100-E5-IO-V31 267075-100586 Hintergrundausblendung 1 St.
Beschreibung
Tastbereich: 5 ... 350 mm, Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 1 PNP, kurzschlussfest, verpolgeschützt, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - BK: PNP Schließer / hellschaltend, IO-Link , Anschluss: Gerätestecker M8 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)
Ausführung
- Allgemeine Daten
- Tastbereich: 5 ... 350 mm
- Tastbereich min.: 5 ... 25 mm
- Tastbereich max.: 5 ... 350 mm
- Einstellbereich: 25 ... 350 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Schwarz-Weiß-Differenz (6%/90%): < 15 % bei 350 mm
- Lichtfleckdurchmesser: ca. 20 mm im Abstand von 350 mm
- Öffnungswinkel: ca. 3 °
- Fremdlichtgrenze: EN 60947-5-2 : 40000 Lux
- Kenndaten funktionale Sicherheit
- MTTFd: 600 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb: | statisch an - Objekt erkannt | statisch aus - Objekt nicht erkannt
- Bedienelemente: Hell-/Dunkelumschalter
- Bedienelemente: Tastweiteneinsteller
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- IO-Link-Version: 1.1
- Geräteprofil: Smart Sensor
- Geräte-ID: 0x110613 (1115667)
- Übertragungsrate: COM2 (38,4 kBit/s)
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 1 Bit | Prozessdaten Ausgang 2 Bit
- SIO-Mode-Unterstützung: ja
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - BK: PNP Schließer / hellschaltend, IO-Link |
- Signalausgang: 1 PNP, kurzschlussfest, verpolgeschützt
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) |
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 11 mm
- Gehäusehöhe: 44,5 mm
- Gehäusetiefe: 21,5 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Gerätestecker M8 x 1, 4-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 10 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster HGA OBT350-R100-E5-IOV31, Verpackungseinheit: 1 Stk., EAN: 4050143407798
