Pepperl+Fuchs Reflexions-Lichttaster OBT80-R102-2P1-IO-V31 267075-100559 Hintergrundausblendung 1 St. kaufen

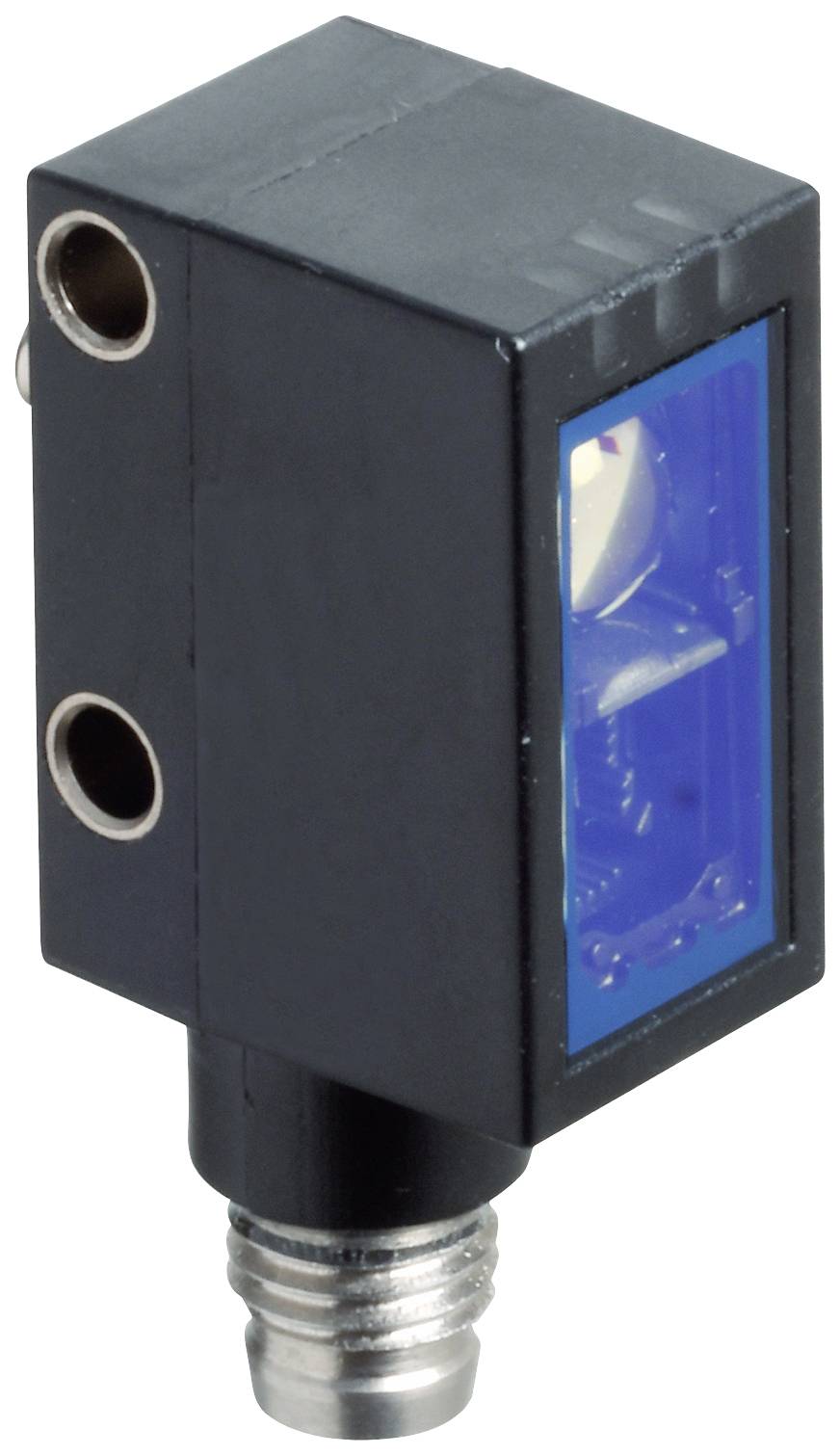

Ein schwarzer optischer Sensor mit blauem Sichtfenster und metallischem Anschluss. Der Sensor ist rechteckig und kompakt.

Abbildung ähnlich

Produkt-Art

Reflexions-Lichttaster

Funktionen

Hintergrundausblendung

Betriebsspannung max.

30 V/DC

Anschluss

M8, 4 polig

Typ

OBT80-R102-2P1-IO-V31

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (150,05 € / Stück)

150,05 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mo., 14. Dez. 2026

Kostenfreier Versand

159,66 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Reflexionslichttaster (HGA) - Art-Nr. 267075-100559

Produkt-Art: Reflexions-Lichttaster

Typ: OBT80-R102-2P1-IO-V31

Funktionen: Hintergrundausblendung

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Ansprechzeit: 1 ms

Ausgänge: NPN, Öffner
NPN, Schließer
PNP, Öffner
PNP, Schließer

Schalt-Frequenz: 500 Hz

Anschluss: M8, 4 polig

Gehäusematerial: Polycarbonat

Sendertyp: LED Rot

: 100 mm

Besonderheiten: Mit Hintergrundausblendung

Min. Temperatur: -40 °C

Max. Temperatur: 60 °C

Breite: 13.9 mm

Höhe: 31.9 mm

Tiefe: 18.3 mm

Abm.: (B x H x T) 13.9 x 31.9 x 18.3 mm

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2628976 Pepperl+Fuchs Reflexions-Lichttaster OBT80-R102-2P1-IO-V31 267075-100559 Hintergrundausblendung 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628976 Pepperl+Fuchs Reflexions-Lichttaster OBT80-R102-2P1-IO-V31 267075-100559 Hintergrundausblendung 1 St.

Beschreibung

Tastbereich: 10 ... 80 mm, Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = BK ), Schaltungsart: C/Q - Pin4: NPN Öffner / dunkelschaltend, PNP Schließer / hellschaltend, IO-Link /Q - Pin2: NPN Schließer / hellschaltend, PNP Öffner / dunkelschaltend, Anschluss: Gerätestecker M8 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)

Ausführung

Allgemeine Daten
Tastbereich: 10 ... 80 mm
Tastbereich max.: 10 ... 100 mm
Hintergrundausblendung: ab 100 mm
Referenzobjekt: Standardweiß, 100 mm x 100 mm
Lichtsender: LED
Lichtart: rot, Wechsellicht
LED-Risikogruppenkennzeichnung: freie Gruppe
Schwarz-/Weiß-Differenz (6%/90%): ca. 5 mm
Lichtfleckdurchmesser: ca. 6 mm bei 80 mm
Öffnungswinkel: ca. 5 °
Fremdlichtgrenze: EN 60947-5-2 : 40000 Lux
Kenndaten funktionale Sicherheit
MTTFd: 600 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
Funktionsanzeige: LED gelb: | statisch an - Objekt erkannt | statisch aus - Objekt nicht erkannt
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC
Welligkeit: max. 10 %
Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
Schutzklasse: III
Schnittstelle
Schnittstellentyp: IO-Link ( über C/Q = BK )
Geräteprofil: Smart Sensor
Übertragungsrate: COM2 (38,4 kBit/s)
IO-Link Version: 1.1
Min. Zykluszeit: 2,3 ms
Prozessdatenbreite: Prozessdaten Eingang 1 Bit | Prozessdaten Ausgang 2 Bit
SIO-Mode Unterstützung: ja
Geräte ID: 0x110517 (1115415)
Kompatibler Masterport-Typ: A
Ausgang
Schaltungsart: | C/Q - Pin4: NPN Öffner / dunkelschaltend, PNP Schließer / hellschaltend, IO-Link | /Q - Pin2: NPN Schließer / hellschaltend, PNP Öffner / dunkelschaltend
Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest
Schaltspannung: max. 30 V DC
Schaltstrom: max. 100 mA , ohmsche Last
Gebrauchskategorie: DC-12 und DC-13
Spannungsfall: ≤ 1,5 V DC
Schaltfrequenz: 500 Hz
Ansprechzeit: 1 ms
Konformität
Kommunikationsschnittstelle: IEC 61131-9
Produktnorm: EN 60947-5-2
Zulassungen und Zertifikate
UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) |
Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Gehäusebreite: 13,9 mm
Gehäusehöhe: 31,9 mm
Gehäusetiefe: 18,3 mm
Schutzart: IP67 / IP69 / IP69K
Anschluss: Gerätestecker M8 x 1, 4-polig
Material
Gehäuse: PC (Polycarbonat)
Lichtaustritt: Floatglas
Masse: ca. 10 g

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster HGA OBT80-R102-2P1-IOV31, Verpackungseinheit: 1 Stk., EAN: 4050143351879

Beschreibung

Ausführung

Allgemeine Daten
Tastbereich: 10 ... 80 mm
Tastbereich max.: 10 ... 100 mm
Hintergrundausblendung: ab 100 mm
Referenzobjekt: Standardweiß, 100 mm x 100 mm
Lichtsender: LED
Lichtart: rot, Wechsellicht
LED-Risikogruppenkennzeichnung: freie Gruppe
Schwarz-/Weiß-Differenz (6%/90%): ca. 5 mm
Lichtfleckdurchmesser: ca. 6 mm bei 80 mm
Öffnungswinkel: ca. 5 °
Fremdlichtgrenze: EN 60947-5-2 : 40000 Lux
Kenndaten funktionale Sicherheit
MTTFd: 600 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
Funktionsanzeige: LED gelb: | statisch an - Objekt erkannt | statisch aus - Objekt nicht erkannt
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC
Welligkeit: max. 10 %
Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
Schutzklasse: III
Schnittstelle
Schnittstellentyp: IO-Link ( über C/Q = BK )
Geräteprofil: Smart Sensor
Übertragungsrate: COM2 (38,4 kBit/s)
IO-Link Version: 1.1
Min. Zykluszeit: 2,3 ms
Prozessdatenbreite: Prozessdaten Eingang 1 Bit | Prozessdaten Ausgang 2 Bit
SIO-Mode Unterstützung: ja
Geräte ID: 0x110517 (1115415)
Kompatibler Masterport-Typ: A
Ausgang
Schaltungsart: | C/Q - Pin4: NPN Öffner / dunkelschaltend, PNP Schließer / hellschaltend, IO-Link | /Q - Pin2: NPN Schließer / hellschaltend, PNP Öffner / dunkelschaltend
Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest
Schaltspannung: max. 30 V DC
Schaltstrom: max. 100 mA , ohmsche Last
Gebrauchskategorie: DC-12 und DC-13
Spannungsfall: ≤ 1,5 V DC
Schaltfrequenz: 500 Hz
Ansprechzeit: 1 ms
Konformität
Kommunikationsschnittstelle: IEC 61131-9
Produktnorm: EN 60947-5-2
Zulassungen und Zertifikate
UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) |
Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Gehäusebreite: 13,9 mm
Gehäusehöhe: 31,9 mm
Gehäusetiefe: 18,3 mm
Schutzart: IP67 / IP69 / IP69K
Anschluss: Gerätestecker M8 x 1, 4-polig
Material
Gehäuse: PC (Polycarbonat)
Lichtaustritt: Floatglas
Masse: ca. 10 g

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster HGA OBT80-R102-2P1-IOV31, Verpackungseinheit: 1 Stk., EAN: 4050143351879
