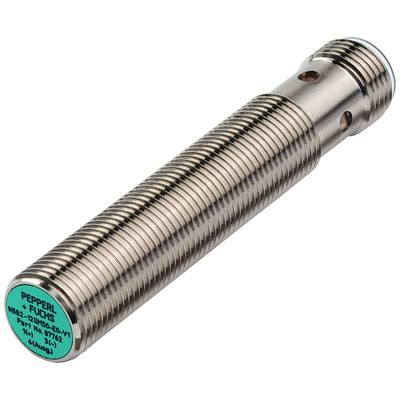

Pepperl+Fuchs Sensor Induktiv NBB4-12GM50-E3-V1-M1 293454-0023 M12 bündig PNP
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
30 V
Kontaktart
1 Öffner
Schaltabstand (max.)
4 mm
Ausgänge
PNP
Datenblatt (PDF)
Anzahl
Gesamt (75,62 € / Stück)
75,62 €
zzgl. MwSt.
Nur noch 6 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Induktiver Sensor - Art-Nr. 293454-0023
- Produkt-Art
Sensor
- Typ
NBB4-12GM50-E3-V1-M1
- Betriebsspannung min.
7 V
- Betriebsspannung max.
30 V
- Betriebsspannungsbereich
7 - 30 V
- Kontaktart
1 Öffner
- Schaltabstand (max.)
4 mm
- Ausgänge
PNP
- Gehäusematerial
Messing
- Ausführung
Induktiv
- Material-Eigenschaft
vernickelt
- Einbauart
bündig
- Baugröße
M12
- Anschluss
Stecker M12, 3 polig
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
IP68
IP69K
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- Schalt-Frequenz
2200 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627827 Pepperl+Fuchs Sensor Induktiv NBB4-12GM50-E3-V1-M1 293454-0023 M12 bündig PNP
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627827 Pepperl+Fuchs Sensor Induktiv NBB4-12GM50-E3-V1-M1 293454-0023 M12 bündig PNP
Beschreibung
Schaltabstand: 4 mm, Einbau: bündig, Schaltfunktion: Öffner (NC), Ausgangstyp: PNP, Betriebsspannung: 7 ... 30 V, Betriebsstrom: 0 ... 200 mA
Ausführung
- Allgemeine Daten
- Schaltfunktion: Öffner (NC)
- Ausgangstyp: PNP
- Schaltabstand: 4 mm
- Einbau: bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 3,24 mm
- Betätigungselement: Baustahl, z. B. 1.0037, S235JR (früher St37-2) | 12 mm x 12 mm x 1 mm
- Reduktionsfaktor rAl: 0,4
- Reduktionsfaktor rCu: 0,3
- Reduktionsfaktor rV2A (1.4301) : 0,75
- Reduktionsfaktor rMs: 0,45
- Ausgangsart: 3-Draht
- Kenndaten
- Betriebsspannung: 7 ... 30 V
- Schaltfrequenz: 0 ... 2200 Hz
- Hysterese: typ. 5%
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Spannungsfall: ≤ 2 V
- Betriebsstrom: 0 ... 200 mA
- Reststrom: 0 ... 0,5 mA typ. 4 µA bei 25 °C
- Leerlaufstrom: ≤ 10 mA
- Bereitschaftsverzug: ≤ 100 ms
- Schaltzustandsanzeige: Mehrloch-LED, gelb
- Kenndaten funktionale Sicherheit
- MTTFd: 1484 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN 12895: 2015
- Zulassungen und Zertifikate
- UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- E1-Typgenehmigung: 10R-04
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Mechanische Daten
- Anschlussart: Gerätestecker M12 x 1 , 3-polig
- Gehäusematerial: Messing, vernickelt
- Stirnfläche: PBT
- Schutzart: IP68 / IP69K
- Masse: 20 g
- Allgemeine Informationen
- Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB4-12GM50-E3-V1-M1, Verpackungseinheit: 1 Stk., EAN: 4050143088089
