Phoenix Contact 1086465 Durchgangsklemme Schraubklemme Grau 1 St. kaufen

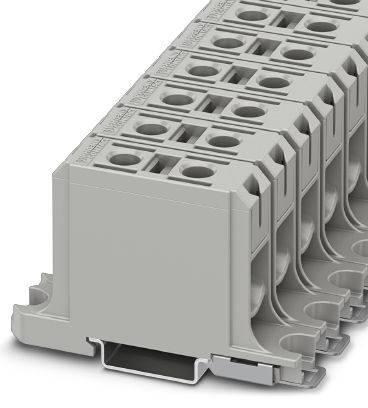

Mehrpolige, graue Klemme aus Plastik für die Hutschienenmontage, geeignet für die Verbindung elektrischer Drähte, mit mehreren Anschlussmöglichkeiten.

Abbildung ähnlich

Produkt-Art

Durchgangsklemme

Anschluss

Schraubklemme

Querschnitt flexibel (max.)

50 mm²

Querschnitt starr (max.)

50 mm²

Nennstrom - gerundet

145 A

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

103 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Set(s)

Gesamt (8,19 € / Stück)

202,02 €

-19 %

163,86 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Phoenix Hochstromklemme - UBAL 50 - 1086465

6..50 mm², 2,5..35 mm², 145 A, 1000 V, Schraubanschluss, 1, 2, Hutschiene TH35, sonstige, -60..110 °C, V0, 19,2 mm, 82,5 mm, 51 mm, Abschlussplatte erforderlich: nein, grau, Etagen intern gebrückt: nein

Technische Daten

Ausführung: Reihenklemme für Aluminium- und Kupferleiter (AL-CU)
Anzahl der Anschlüsse: 2
Potenziale: 1
Nennquerschnitt: 50 mm²
Bemessungsstoßspannung: 8 kV
Überspannungskategorie: III
Isolierstoffgruppe: II
Umgebungstemperatur (Betrieb): -60 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -25 °C ... 55 °C
Umgebungstemperatur (Montage): -5 °C ... 70 °C
Umgebungstemperatur (Betätigung): -5 °C ... 70 °C
Belastungsstrom maximal: 145 A (bei 50 mm² Leiterquerschnitt - Prüfstrom nach IEC 61238-1)
Offene Seitenwand: Nein
Höhe NS 35/7.5: 51 mm
Höhe NS 35/15: 58.5 mm
Schraubengewinde: M10
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min: 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max: 35 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min: 2,5 mm²
2 Leiter gleichen Querschnitts flexibel min: 1,5 mm²
2 Leiter gleichen Querschnitts flexibel max: 16 mm²

Produkt-Art: Durchgangsklemme

Anschluss: Schraubklemme

Querschnitt flexibel (min.): 6 mm²

Querschnitt flexibel (max.): 50 mm²

Querschnitt starr (min.): 6 mm²

Querschnitt starr (max.): 50 mm²

Anzahl Reihen: 1

Polzahl: 1

Herstellerfarbe: Grau

Nennstrom: 145 A

Nennstrom - gerundet: 145 A

Nennspannung: 1000 V

Abisolierlänge (max.): 23 mm

Herst.-Teilenr.: 1086465

Inhalt: 1 St.

Typ: UBAL 50

Abm.: (L x B x H) 82.5 x 19.2 x 51 mm

Breite: 19.2 mm

Höhe: 51 mm

Länge: 82.5 mm

RoHS-konform: Ja

Verschmutzungsgrad: 3

Gewicht: 0.0100

Brennbarkeitsklasse: UL 94 V0

Isolationsmaterial: PA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2251856 Phoenix Contact 1086465 Durchgangsklemme Schraubklemme Grau 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2251856 Phoenix Contact 1086465 Durchgangsklemme Schraubklemme Grau 1 St.

Beschreibung

Sperrgut: Nein Hersteller: Phoenix Contact Bezeichnung: Hochstromklemme Typenbezeichnung: UBAL 50 Bezeichnung 2: Nennstrom: 145A Hersteller-Artikelnummer: 1086465 Langtext: Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 145 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 50 mm², Querschnitt: 6 mm²-50 mm², Bemessungsquerschnitt: 50 mm², Querschnitt: 4 mm²-50 mm², Montageart: NS35/15, NS35/7,5, Farbe: grau Artikelklasse: Durchgangs-Reihenklemme Produktkategorie: Reihenklemmen>Durchgangs-Reihenklemme Verpackungseinheit: 20 Stk. Kurztext: Phoenix Contact Hochstromklemme UBAL 50 Nennstrom: 145A 20 Stk.
