Phoenix Contact 1088495 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.63 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St. kaufen

Kompakte Hutschienen-Stromversorgungseinheit mit 24V Ausgang und 0,63A. 'STEP POWER' beschriftet. Steckanschlüsse und Kontrollleuchte vorhanden.

'Blockschaltplan eines Netzteils: Eingang AC, Filter, Gleichrichter, Transformator, Filter, Ausgang DC. Funktionen: UVP, OVP, OTP, OCP, SCP. Benutzeroberfläche: DC OK.'

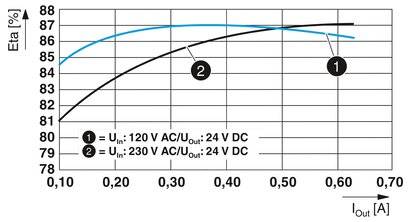

'Diagramm zeigt Effizienzkurve eines Netzteils. Zwei Linien für unterschiedliche Eingangsspannungen (120 V und 230 V). Effizienz steigt mit dem Ausgangsstrom I_out [A].'

Phoenix Contact 1088495 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.63 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.-3

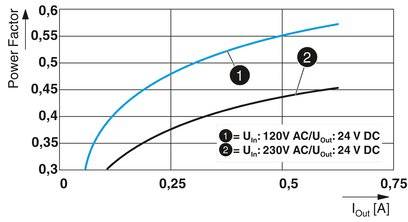

Diagramm mit Leistungsfaktor auf der Y-Achse und Strom (A) auf der X-Achse. Zwei Kurven zeigen Unterschiede bei 120V- und 230V-Eingang.

Diagramm zeigt den Leistungsabfall eines Motors in Prozent (P_out) gegen die Höhe (H) in Metern. Leistung bleibt bei 100 % bis 1000 m, nimmt auf 80 % bei 4000 m ab.

'STEP POWER Ord.No. 1088645' Netzteil, DIN-Schienen-Montage, 24V, 0,63A. Abmessungen: Breite 18 mm, Höhe 90 mm, Tiefe 45 mm.

Technische Zeichnung eines Bauteils mit Bemaßungen: Breite 61 mm, obere Breite 50 mm, untere Breite 55 mm, Höhe 44 mm.

Das Diagramm zeigt eine elektrische Verbindung zwischen 'Input' und 'Output' in einem Gehäuse. Es gibt einen Schaltkreis 'A' dazwischen.

1/9

Datenblatt (PDF)

Lieferung Mi., 2. Sept.

47 Stück

Verkauf und Versand:

Automation24 AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

25,00 €

zzgl. MwSt.

5,87 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 1. Sept.

68 Stück

Versand

30,24 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Stromversorgung STEP-PS

Leistungserhöhung bis zu 100 %
Anschlussrichtung Leiter / Platine: 45°
EN-60335-Zertifizierung
Reduzierung der Baubreite um 1 TE
Wirkungsgrad: >94 %
Leerlaufverluste: <0,1 W

Technische Daten

Spannungsart der Versorgungsspannung: AC1. Ausgangsspannung: 24 VMax. Ausgangsstrom 1: 0,63 AAusgangsspannung einstellbar: neinNennwert Ausgangsspannung 1: 24 VNennwert Ausgangsstrom 1: 0,63 AKurzschlussfest: jaBemessungsversorgungsspannung bei AC 50 Hz: 85..264 VBemessungsversorgungsspannung bei AC 60 Hz: 85..264 VBemessungsversorgungsspannung bei DC: 88..350 VAusgangsspannung geregelt: jaLeistungsabgabe: 15 WStabilisiert: jaAusführung des elektrischen Anschlusses: sonstigeTragschienenmontage möglich: jaWandmontage möglich: jaGeeignet für Reiheneinbau: jaEinbaubreite: 18 mmEinbauhöhe: 90 mmDirektmontage möglich: jaBreite: 18 mmHöhe: 90 mmTiefe: 61 mmGeeignet für Sicherheitsfunktionen: jaSIL nach IEC 61508: ohnePerformance Level nach EN ISO 13849-1: ohneSchutzart (IP): IP20Schutzart (NEMA): sonstigeVerpackungseinheit: 1 StückMaße (cm): 1 × 100 × 68Bruttogewicht: 0,091 kg, Nettogewicht: 0,07 kgECLASS 7: Gleichstromversorgung (27040701)

Eingangsspannung (nominal): 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Getaktet

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 120 V/AC

Ausgangsspannung: 24 V/DC

Eingangsspannung: 100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC -20 % ... +10 %

Eingangsspannung (max.): 230 V/AC

Ausgangsstrom (max.): 0.63 A

Ausgangsstrom (max.) - gerundet: 630 mA

: 15 W

Ausgangstyp (Netzteile): Festspannung

Phasen: 1

Ausgangsspannung (nom.): 24 V/DC

Anzahl Ausgänge: 1 x

Anschluss: Push-In-Klemme

Abm.: (L x B x H) 61 x 18 x 90 mm

Gewicht: 0.070 kg

Ausgangsspannung (max.): 25 V/DC

Ausgangsspannung (min.): 22.5 V/DC

Herst.-Teilenr.: 1088495

Inhalt: 1 St.

Breite: 18 mm

Höhe: 90 mm

Länge: 61 mm

: IP20

Max. Temperatur: 70 °C

Min. Temperatur: -10 °C

Typ: STEP3-PS/1AC/24DC/0.63/PT

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 1088495 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.63 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435744

Dieser Artikel

15 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.3 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435745

30 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435746

60 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 4 A 96 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435747

96 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435748

120 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 Hutschienen-Netzteil (DIN-Rail) 5 V/DC 3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435749

15 W

Push-In-Klemme

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 1.3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435750

15 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435751

30 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.83 A 18 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511731

18 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.9 A 42 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511732

42 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 2435744 Phoenix Contact 1088495 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.63 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2435744 Phoenix Contact 1088495 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.63 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Beschreibung

Neue Spezialisten erweitern die STEP POWER-Familie. Die 12-V-Stromversorgungen sind ideal für die E-Mobility, für die Versorgung von Einplatinen-Computern steht das 3-A-Gerät zur Verfügung. Die flache Stromversorgung mit NEC-Class‑2-Zulassung ist speziell für den amerikanischen Markt.

Ausführung

Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket
Hohe Betriebssicherheit durch hohe MTBF >500 000 h
Parallelschaltbar zur Leistungserhöhung und Redundanz
Vereinfachte Inbetriebnahme durch LED-Funktionsüberwachung
Hohe Betriebssicherheit durch lange Netzausfallüberbrückungszeiten > 20 ms
Aufrasten auf die Tragschiene oder Anschrauben auf ebene Fläche.

Lieferumfang

Geliefert wird: Phoenix Contact Stromversorgung STEP3-PS/1AC#1088495, Verpackungseinheit: 1 Stk., EAN: 4055626889436

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
