Phoenix Contact 1091669 Verteilerblock Grün, Gelb 10 St. kaufen

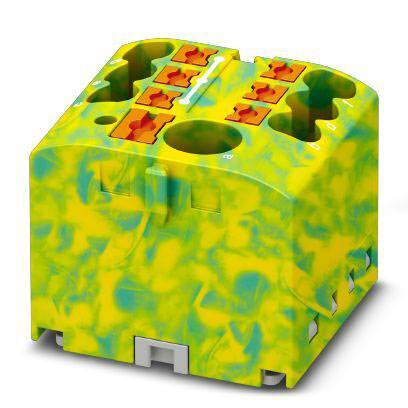

Ein gelber, neongrüner und orangefarbener elektrischer Steckverbinder mit sichtbaren Kontakten und markanten Farbmustern.

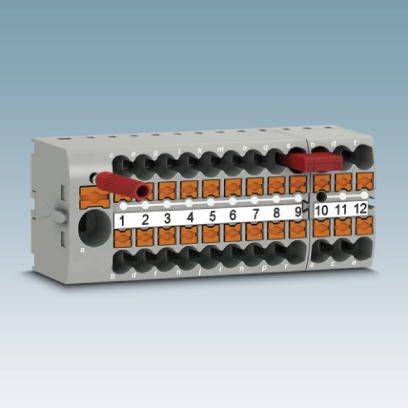

Elektrischer Reihenklemmenblock mit 12 nummerierten Anschlüssen, zwei rote Kabel in Anschlüssen 3 und 9, auf grauem Hintergrund.

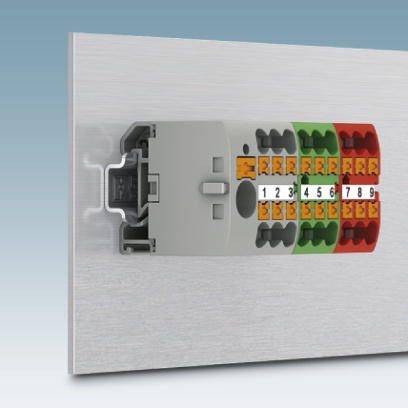

Eine elektrische Anschlussklemme mit Zahlen 1 bis 9, farblich markiert in Orange, Grün, und Rot, an einer grauen Wand befestigt.

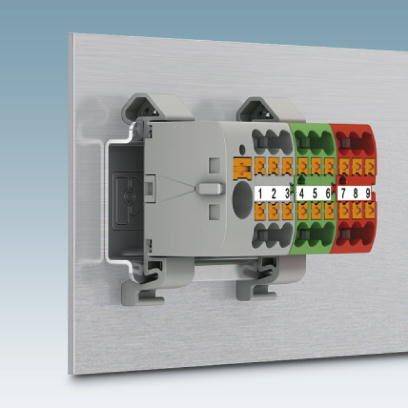

Modularer elektrischer Stecker auf einer Metallplatte montiert, mit acht farbcodierten Anschlüssen, nummeriert von 1 bis 8.

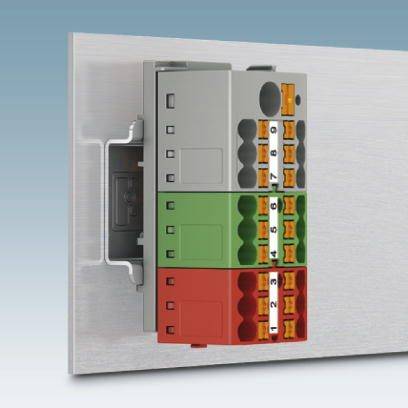

Steckverbindungseinheit mit farbkodierten und nummerierten Anschlüssen für elektrische Verkabelung, montiert auf Metallplatte.

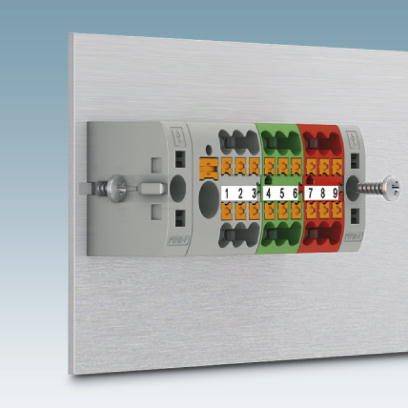

Eine Reihe von nummerierten Klemmen in verschiedenen Farben (Grau, Rot, Grün) auf einer Metallplatte zur elektrischen Verbindung.

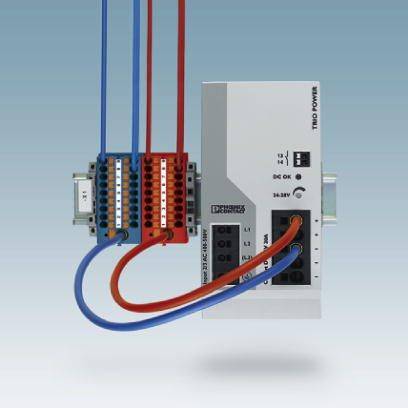

Elektronisches Gerät mit mehreren bunten Kabeln angeschlossen. Ein DIN-Schienenmodul zeigt verschiedene Anschlüsse und ein Display.

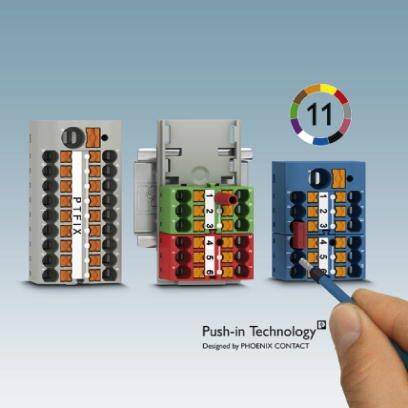

Drei elektrische Reihenklemmen mit Farbcodierung und Beschriftung. Eine Hand zeigt auf die rechte Klemme mit einem blauen Stift.

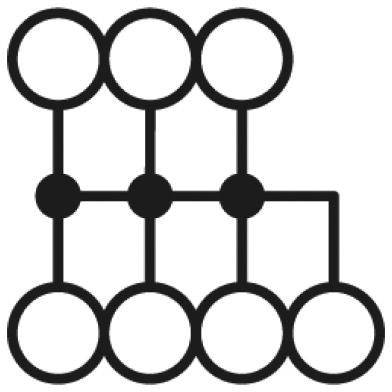

Piktogramm von Gängen eines Schaltgetriebes, zeigt eine schematische Anordnung für manuelles Schalten in einem Fahrzeug.

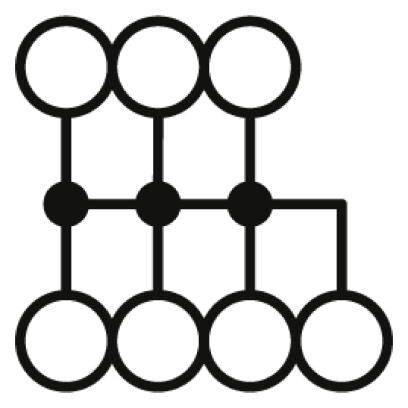

'Abbildung eines stilisierten geometrischen Musters aus Kreisen und Linien, die eine abstrakte Form bilden.'

1/10

Produkt-Art

Verteilerblock

Herstellerfarbe

Grün

Gelb

AWG max.

Abisolierlänge

8 mm

Abisolierlänge (max.)

10 mm

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

181 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (3,61 € / Stück)

41,41 €

-13 %

36,13 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Brennbarkeitsklasse nach UL 94: V0
Breite: 25,6 mm
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 7
Potenziale: 1
Isolierstoff: PA
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Maximale Verlustleistung bei Nennbedingung: 1,31 W (der Wert bezieht sich auf einen Anschlussblock und vervielfältigt sich je nach Anschlussbelegung)
Belastungsstrom maximal: 32 A (bei 4 mm² Leiterquerschnitt)
Offene Seitenwand: Nein
Anschluss: Einspeiseetage
Summenstrom maximal: 57 A (bei 10 mm² Leiterquerschnitt)

Produkt-Art: Verteilerblock

Herstellerfarbe: Grün
Gelb

AWG max.: 12

Abisolierlänge: 8 mm

Abisolierlänge (max.): 10 mm

Abm.: (L x B) 28.6 mm x 25.6 mm

Anschluss: Push-In-Klemme

Herst.-Teilenr.: 1091669

Inhalt: 10 St.

Nennspannung: 450 V

Nennstrom: 24 A

Nennstrom - gerundet: 24 A

Breite: 25.6 mm

Länge: 28.6 mm

Typ: PTFIX 6/6X2,5 GNYE

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt starr (min.): 0.14 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2141034 Phoenix Contact 1091669 Verteilerblock Grün, Gelb 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141034 Phoenix Contact 1091669 Verteilerblock Grün, Gelb 10 St.

Beschreibung

Verteilerblock, Grundklemme mit Einspeisung, Die Blöcke sind untereinander über den Leiterschacht brückbar. Passende Steckbrücken siehe Zubehör, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Push-in-Anschluss, Anzahl der Anschlüsse: 7, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 25,6 mm, Höhe: 21,7 mm, Farbe: grün/gelb, Montageart: Fliegend, Direktmontage mit Flansch, kleben
