Phoenix Contact 1091670 Verteilerblock Grün, Gelb 8 St. kaufen

Ein gelber Steckerblock mit grünen Markierungen und roten Clips, der für elektrische Verdrahtung verwendet wird.

Abbildung ähnlich

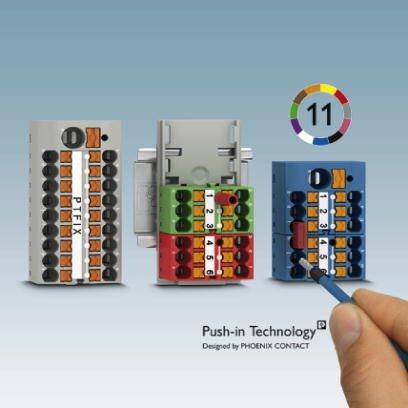

Drei Push-in-Klemmenblöcke mit unterschiedlicher Farbe und Anschlussnummerierung. Ein Stift zeigt auf eine orangefarbene Klemme.

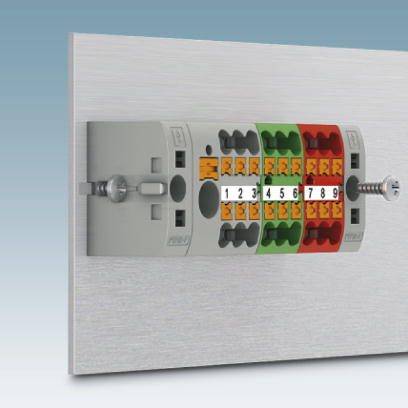

Ein farblich kodierter Steckverbinder mit nummerierten Anschlüssen auf einer Metallplatte, zeigt orange, grün und rot Sektionen.

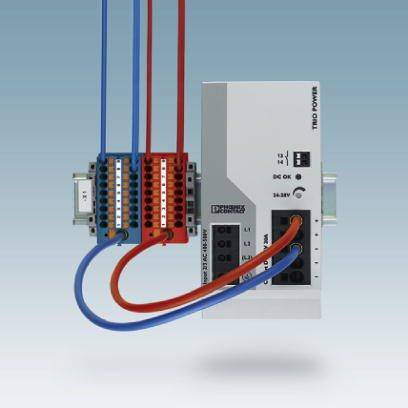

Industriegerät mit Kabeln verbunden, zeigt eine elektrische Installation mit farblich gekennzeichneten Leitungen und Anschlüssen.

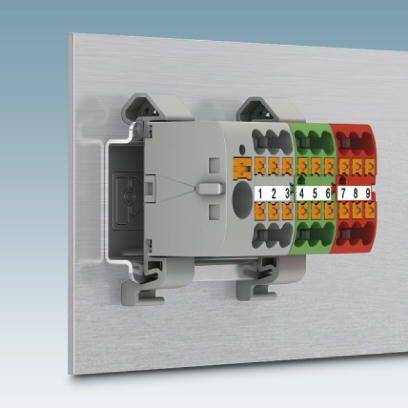

Elektrischer Steckverbinder mit farbcodierten Anschlüssen, nummeriert von 1 bis 9, für die sichere Verkabelung in einem Schaltschrank.

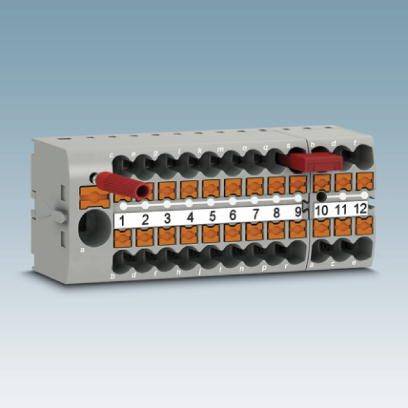

Mehrpolige Verteilerklemme mit nummerierten Anschlüssen und roten Drahtbrücken, in Grau, auf blauem Hintergrund.

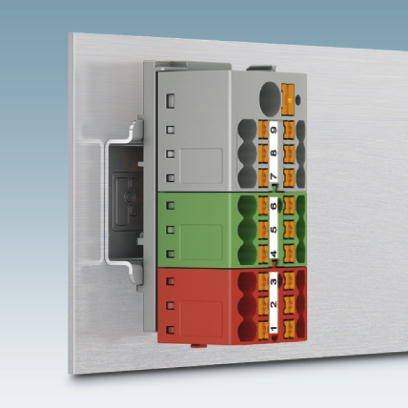

Steckbare elektrische Klemme in Grau, Grün und Rot, mit nummerierten Anschlüssen, montiert auf einer metallischen Trägerplatte.

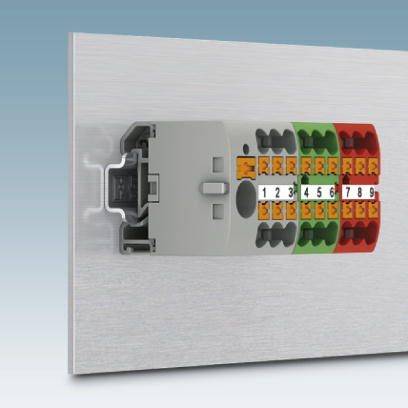

Eine graue Steckverbindung mit beschrifteten Anschlüssen von 1 bis 9 auf einem metallischen Hintergrund, genutzt für elektrische Verbindungen.

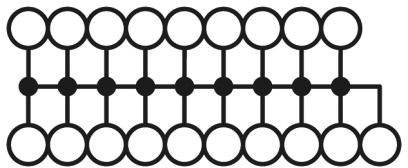

Ein Diagramm zeigt ein binäres Multiplikationsgitter, das die additiven und multiplicativen Operationen in einem Rechnersystem darstellt.

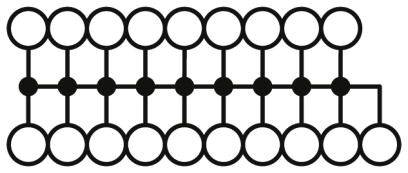

Schema eines vernetzten Knotensystems. Linien verbinden mehrere Kreise in einer rechteckigen Anordnung.

1/10

Abbildung ähnlich

Produkt-Art

Verteilerblock

Herstellerfarbe

Grün

Gelb

AWG max.

Abisolierlänge

8 mm

Abisolierlänge (max.)

10 mm

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

323 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 8 St.)

Set(s)

Gesamt (8,82 € / Stück)

83,29 €

-15 %

70,58 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Brennbarkeitsklasse nach UL 94: V0
Breite: 56,5 mm
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 19
Potenziale: 1
Isolierstoff: PA
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Maximale Verlustleistung bei Nennbedingung: 1,31 W (der Wert bezieht sich auf einen Anschlussblock und vervielfältigt sich je nach Anschlussbelegung)
Belastungsstrom maximal: 32 A (bei 4 mm² Leiterquerschnitt)
Offene Seitenwand: Nein
Anschluss: Einspeiseetage
Summenstrom maximal: 57 A (bei 10 mm² Leiterquerschnitt)

Produkt-Art: Verteilerblock

Herstellerfarbe: Grün
Gelb

AWG max.: 12

Abisolierlänge: 8 mm

Abisolierlänge (max.): 10 mm

Abm.: (L x B) 28.6 mm x 56.5 mm

Anschluss: Push-In-Klemme

Herst.-Teilenr.: 1091670

Inhalt: 8 St.

Nennspannung: 450 V

Nennstrom: 24 A

Nennstrom - gerundet: 24 A

Breite: 56.5 mm

Länge: 28.6 mm

Typ: PTFIX 6/18X2,5 GNYE

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt starr (min.): 0.14 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2140986 Phoenix Contact 1091670 Verteilerblock Grün, Gelb 8 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140986 Phoenix Contact 1091670 Verteilerblock Grün, Gelb 8 St.

Beschreibung

Verteilerblock, Grundklemme mit Einspeisung, Die Blöcke sind untereinander über den Leiterschacht brückbar. Passende Steckbrücken siehe Zubehör, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Push-in-Anschluss, Anzahl der Anschlüsse: 19, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 56,5 mm, Höhe: 21,7 mm, Farbe: grün/gelb, Montageart: Fliegend, Direktmontage mit Flansch, kleben
