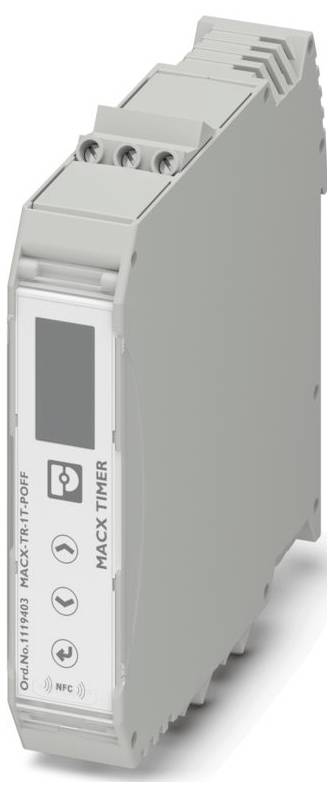

Phoenix Contact 1119403 MACX-TR-1T-POFF Zeitrelais Ausschaltverzögert 1 St. Zeitbereich: 10 ms - 10 min 2 Wechsler Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Zeitrelais
Ausführung
Ausschaltverzögert
Funktionen
Rückfallverzögerung
Betriebsspannung min.
24 V DC/AC
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
77,30 €
3
3% = 2,14 €
75,16 €
5
4% = 2,85 €
74,45 €
10
5% = 3,57 €
73,73 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (77,30 € / Stück)
105,03 €
-26 %
77,30 €
zzgl. MwSt.
Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anschlussart: Schraubanschluss
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm (5 lb in ... 7 lb in)
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Breite: 22,5 mm
- Höhe: 109 mm
- Tiefe: 114 mm
- Farbe: grau (RAL 7042)
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1;IEC 61812-1
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
- Nennfrequenz: 48 Hz ... 63 Hz
- Abisolierlänge: 10 mm
- Spannungsfestigkeit: 2 kV ((2 mA, 60 s) (IEC 60947-5-1))
- Einbaulage: beliebig
- Kennzeichnung: GB/T 14048.5
- UL, USA / Kanada: UL, USA / Kanada
- CE: CE
- Eingangsspannungsbereich: 24 V AC/DC ... 240 V AC/DC (-15 % ... +10 %)
- Nennleistungsaufnahme: 2,5 VA (0,8 W)
- Montagehinweis: auf Normschiene NS 35 nach EN 60715
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Störabstrahlung: Störabstrahlung
- Störfestigkeit: EN 61000-6-2
- Schaltspannung maximal: 400 V AC
- Isolierung: Basisisolierung
- Kontaktausführung: 2 potenzialfreie Wechsler
- Bemessungsisolationsspannung: 300 V AC
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 3 x 104 Schaltspiele
- Kontaktmaterial: AgNi (90/10)
- Abschaltleistung (ohmsche Last) maximal: 2000 VA (8 A / 250 V AC)
- Lebensdauer elektrisch: ca. 1x 105 Schaltspiele, ohmsche Last 2000 V A
- Ausgangssicherung: 8 A (flink)
- Wiederbereitschaftszeit: 250 ms
- Wiederholgenauigkeit: ≤ 0,05 % (＞1 s)
- Isolierstofftyp Gehäuse: PBT
- CCC: CCC
- Einstellbereich Zeit: 10 ms ... 10 min
- Einstellgenauigkeit: ≤ 0,5 % (＞1 s)
- Temperaturkoeffizient typisch: ≤ 0,01 %/°C
- Stoßspannungsfestigkeit: 4 kV (1.2/50 µs, IEC 60947-5-1)
- Verpackungsart
Piece
- Produkt-Art
Zeitrelais
- Typ
MACX-TR-1T-POFF
- Ausführung
Ausschaltverzögert
- Anschluss
Schrauben
- Funktionen
Rückfallverzögerung
- Betriebsspannung min.
24 V DC/AC
- Betriebsspannung max.
240 V DC/AC
- Betriebsspannungsbereich
24 - 240 V DC/AC
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi 90/10
- Schaltspannung (max.)
400 V/AC
- Max. Schaltleistung
2000 VA
- Zeitbereich (min.)
10 ms
- Zeitbereich (max.)
10 min
- Min. Temperatur
-25 °C
- Max. Temperatur
60 °C
IP20
- Elektrische Lebensdauer
ca. 1x 105 Schaltspiele
- Mechanische Lebensdauer
ca. 3 x 104 Schaltspiele
- Länge
114 mm
- Breite
22.5 mm
- Höhe
109 mm
- Tiefe
114 mm
- Abm.
(L x B x H) 114 x 22.5 x 109 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF Zeitrelais Ausschaltverzögert 1 St. Zeitbereich: 10 ms - 10 min 2 Wechsler Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF Zeitrelais Ausschaltverzögert 1 St. Zeitbereich: 10 ms - 10 min 2 Wechsler Piece
Beschreibung
Zeitrelais mit Ausschaltverzögerung, breiter Versorgungsspannungsbereich von 24 V AC/DC ... 240 V AC/DC, einstellbare Zeitspanne (10 ms ... 10 min), zwei Konfigurationsmöglichkeiten, Passwortschutz, 2 PDTs, Schraubanschluss.
Lieferumfang
- Geliefert wird: Phoenix Contact Zeitrelais MACX-TR-1T-POFF, Verpackungseinheit: 1 Stk., EAN: 4063151048297
