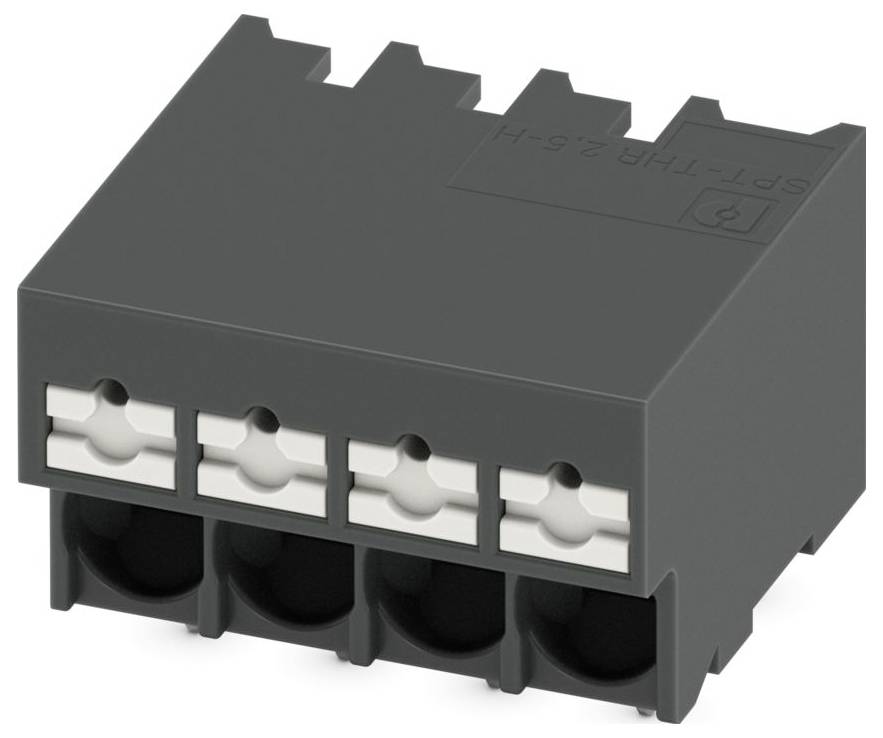

Phoenix Contact 1135295 Leiterplattenklemme 4 mm² Polzahl 4 Schwarz 100 St. kaufen

Phoenix Contact 1135295 Leiterplattenklemme 4 mm² Polzahl 4 Schwarz 100 St.-0

Abbildung ähnlich

Produkt-Art

Leiterplattenklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Federkraftanschluss

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (1,18 € / Stück)

117,64 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.2-4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2-4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 4-4 mm²
Anschlussart Leiter: Federzuganschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 4
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Bemessungsstoßspannung: 4 kV
Bemessungsstrom In: 32 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.2 mm
Länge des Pins: 2.6 mm
Rastermaß der Anschlüsse: 5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Typ: SPT-THR 2,5/ 4-H-5,0 P26

Produkt-Art: Leiterplattenklemme

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 4

Polzahl: 4

Serie: SPT

Anschluss: Push-In-Federkraftanschluss

Nennstrom: 32 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 32 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (max.): 4 mm²

Kontaktmaterial: Zinn

Herstellerfarbe: Schwarz

Herst.-Teilenr.: 1135295

Inhalt: 100 St.

Höhe: 15.4 mm

Länge: 2.6 mm

Gehäusefarbe: Schwarz

Bemessungsspannung: 400 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3564688 Phoenix Contact 1135295 Leiterplattenklemme 4 mm² Polzahl 4 Schwarz 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564688 Phoenix Contact 1135295 Leiterplattenklemme 4 mm² Polzahl 4 Schwarz 100 St.

Beschreibung

Leiterplattenklemme, Nennstrom: 32 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 4 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: SPT 2,5/..-H-THR, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
