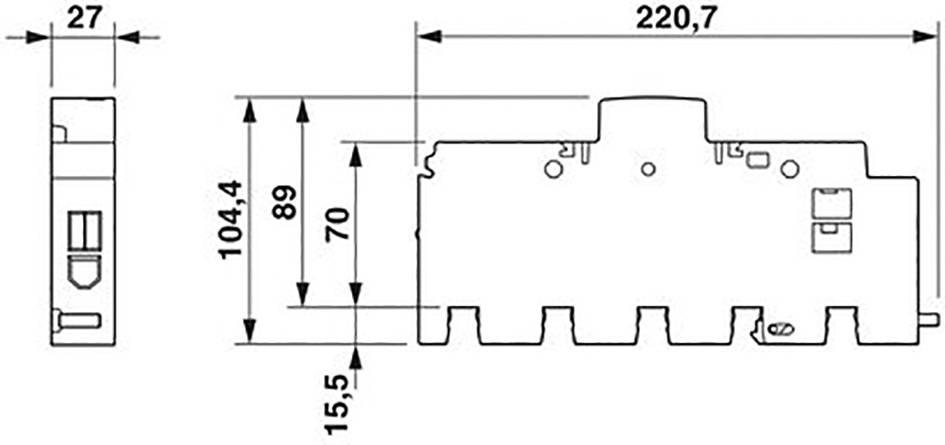

Lineare technische Zeichnung einer mechanischen Komponente, zeigt Abmessungen: Höhe 104,4 mm, Breite 220,7 mm, Tiefe 27 mm.

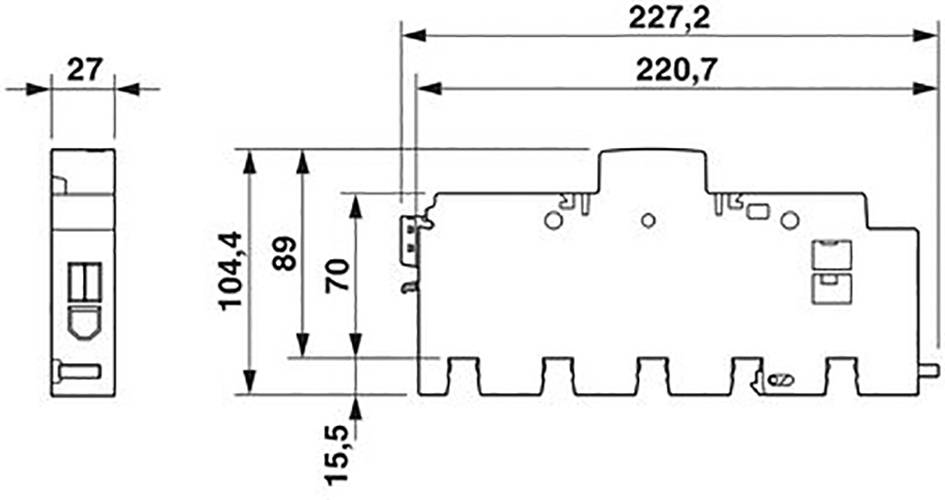

Technische Zeichnung eines elektrischen Bauteils mit Maßen: Breite 227,2 mm, Höhe 104,4 mm, Tiefe 27 mm. Seiten- und Vorderansicht.

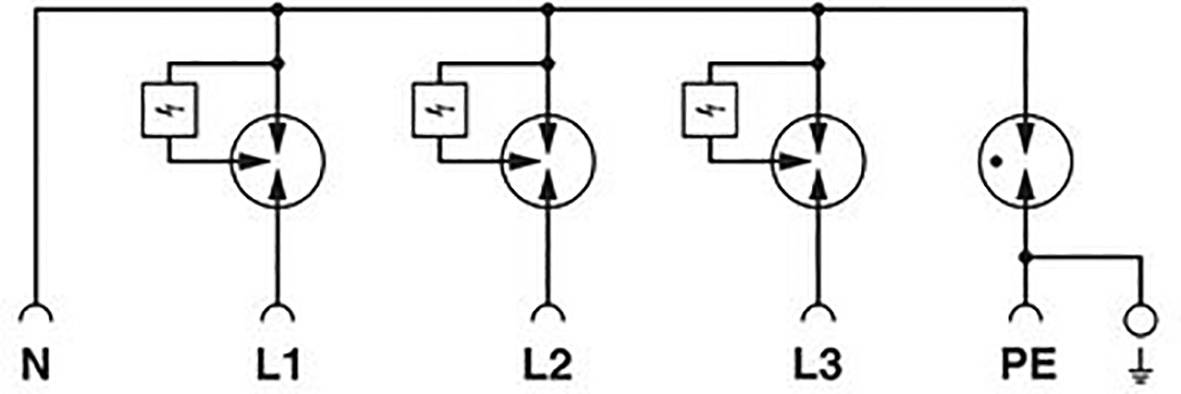

Schaltplan einer dreiphasigen Stromversorgung: zeigt die Phasen L1, L2, L3 mit Sicherungen und Neutralleiter N, Erde PE verbunden.

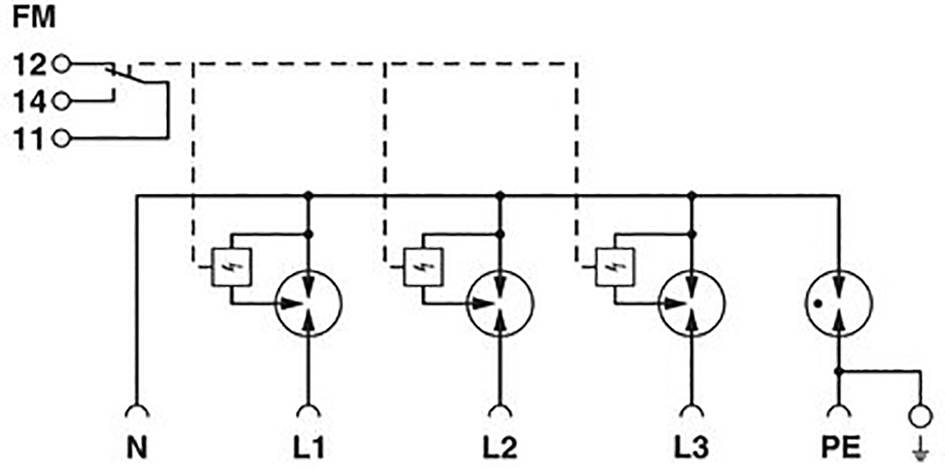

Schaltschema eines dreiphasigen Stromkreises mit Neutralleiter (N) und Schutzleiter (PE), zeigt Anschlüsse L1, L2, L3 und Sicherungselemente.

1/6

Datenblatt (PDF)

Lieferung Do., 3. Sept.

1042 Stück

Verkauf und Versand:

FEGA & Schmitt Elektrogroßhandel GmbH AGB

Anzahl

Stück

Gesamt

112,35 €

zzgl. MwSt.

5,13 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Bald verfügbar

Kostenfreier Versand

142,85 €

109,24 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Kombiableiter Typ 1+2+3 - FLT-SEC-ZP2-3S-255/7.5 - 1168940

FLT-SEC-ZP2-3S-255/7,5

Technische Daten

Schutzpfade: L-N / L-PE / N-PE
Teilungseinheit: 1,5 TE
Montageart: Sammelschiene 40 mm
Material Gehäuse: PA 6.6
Verschmutzungsgrad: 2
Brennbarkeitsklasse nach UL 94: V-0
Bauform: Sammelschienenmodul einteilig
Polzahl: 4
Meldung Überspannungsschutz defekt: optisch, Fernmeldung über optionales Modul
Höchste Dauerspannung UC: 255 V/AC
Kurzschlussfestigkeit ISCCR: 25 kA
Maximale Vorsicherung bei Stichleitungsverdrahtung: 160 A (gG)
Anschlussart: Schraubanschluss
Schraubengewinde: M6

Produkt-Art: Kombiableiter

Ableitstrom: 20 kA

Nennspannung: 240 V/AC
415 V/AC

Betriebstemperatur: -40 °C - 80 °C

: IP20

Herst.-Teilenr.: 1168940

Herstellerfarbe: Lichtgrau

Normen: IEC 61643-11 2011

EN 61643-11 2012 + A11:2018

Abm.: (B x H x T) 27 x 222.7 x 104.4 mm

Breite: 27 mm

Höhe: 222.7 mm

Tiefe: 104.4 mm

Inhalt: 1 St.

Gewicht: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2435737 Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 Kombiableiter 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2435737 Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 Kombiableiter 20 kA 1 St.

Beschreibung

Ihre Vorteile:
Universeller Einsatz – Passt herstellerunabhängig in jeden Zählerschrank dank schmaler Baubreite von nur 27 mm
Installation im Vorzählerbereich dank Konformität zur Anwendungsregel VDE-AR-N 4100 – bestätigt durch VDE-Approbation
Werkzeuglose und sichere Montage durch universelle Verriegelung auf 5 mm und 10 mm-Schienendicke
Einbindung in Gebäudeleittechnik mit optionalem Fernmeldemodul

Blitzstromableiter, gem. Typ 1 / Class I, für 3-phasige Stromversorgungsnetze, mit separatem N und PE (L1, L2, L3, PE, N). Geeignet für den Potenzialausgleich in Anlagen ohne äußeren Blitzschutz mit und ohne Freileitungseinspeisung. Zur Montage auf 40 mm-Sammelschienensystemen.
