Phoenix Contact 1362783 Stromversorgung 24 V/DC 5 A Inhalt 1 St. kaufen

Phoenix Contact 1362783 Stromversorgung 24 V/DC 5 A Inhalt 1 St.-0

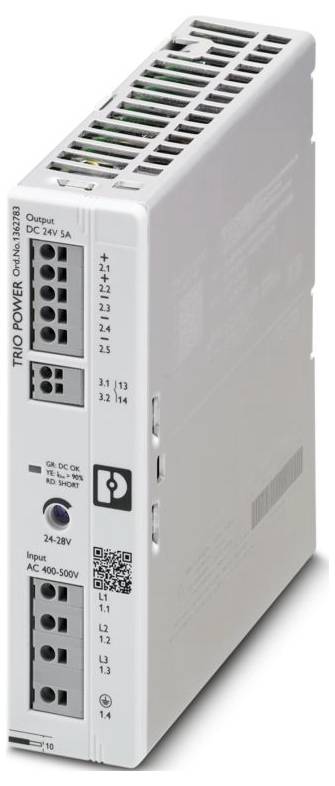

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

108,32 €

zzgl. MwSt.

Kostenfreier Versand

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: TRIO POWER
Anschlussart: Push-in-Anschluss
Breite: 35 mm
Höhe: 135 mm
Tiefe: 120 mm
Farbe: rot, gelb, grün (Multicolor-LED)
Brennbarkeitsklasse nach UL 94: V0 (Gehäuse, Klemmen)
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-4-11
Hinweis: ≤ 4000 m
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: Überspannungskategorie
Verschmutzungsgrad: 2
Schock (Betrieb): 18 ms, 30g, je Raumrichtung (IEC 60068-2-27)
Vibration (Betrieb): 10 Hz ... 50 Hz, Amplitude ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3g, 90 min.
Abisolierlänge: 10 mm (starr/flexibel/Aderendhülse)
Einbaulage: waagerechte Tragschiene NS 35, EN 60715
Frequenzbereich: 0,15 MHz ... 80 MHz
Kennzeichnung: PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS;(EN)  This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D, Hazardous Locations, or non-hazardous locations only.
(FR)  Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, division 2, groupes A, B, C et D ou en atmosphères non explosibles.;(EN)  WARNING: Explosion Hazard - Do not connect or disconnect equipment unless power has been switched off or the area is known to be non-hazardous.
(FR)  AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse.;(EN)  If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.
(FR)  Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée.;(EN)  This equipement must be installed in a suitable, tool secured/key locked enclosure.
(FR)  Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil.
Schutzklasse: I
Frequenz: 50 Hz
Anschlusstechnik: Anschlusstechnik
Eingangsnennspannungsbereich: 3x 400 V AC ... 500 V AC
Eingangsspannungsbereich: 3x 400 V AC ... 500 V AC -20 % ... +10 %;2x 400 V AC ... 500 V AC ±10 %
Einschaltstromstoß: < 17 A (25 °C)
Einschaltstromstoßintegral (I2t): < 0,21 A2s
Netzausfallüberbrückungszeit: typ. 31 ms (3x 400 V AC);typ. 45 ms (3x 480 V AC)
Stromaufnahme: 3x 0,36 A (3x 400 V AC);3x 0,3 A (3x 500 V AC);2x 0,66 A (2x 400 V AC);2x 0,55 A (2x 500 V AC)
Auswahl geeigneter Sicherung für den Eingangsschutz: 3x 3 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar)
Wirkungsgrad: typ. 90,5 % (3x 400 V AC);typ. 90,6 % (3x 480 V AC)
Nennausgangsspannung: 24 V DC
Einstellbereich der Ausgangsspannung (USet): 24 V DC ... 28 V DC (> 24 V DC, leistungskonstant begrenzt)
Nennausgangsstrom (IN): 5 A
Dynamischer Boost (IDyn.Boost): max. 7,5 A (5 s)
Kurzschlussfest: ja
Leerlauffest: ja
Ausgangsleistung (PN): 120 W
Ausgangsleistung (PDyn. Boost): max. 180 W (5 s)
Rückspeisefestigkeit: ≤ 35 V DC
Schutz gegen Überspannung am Ausgang (OVP): ≤ 35 V DC
Restwelligkeit: typ. 10 mVSS (bei Nennwerten)
Anstiegszeit: ≤ 1 s (UOut = 10 % ... 90 %)
Serienschaltbarkeit: ja, zur Spannungserhöhung (SELV-Grenze beachten)
Verlustleistung Leerlauf maximal: < 0,85 W (3x 480 V AC)
Verlustleistung Nennlast maximal: < 12,3 W (3x 480 V AC)
Parallelschaltbarkeit: ja, zur Leistungserhöhung und Redundanz
Absicherung (sekundärseitig): elektronisch
Eingang: symmetrisch 2 kV (Prüfschärfegrad 4);unsymmetrisch 4 kV (Prüfschärfegrad 4)
Position: 3.x
Leiteranschluss: Leiteranschluss
starr: 0,2 mm² ... 1,5 mm²;0,5 mm² (empfohlen)
flexibel: 0,2 mm² ... 1,5 mm²;0,5 mm² (empfohlen)
flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm² (Cu);0,5 mm² (empfohlen)
flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 0,75 mm²;0,5 mm² (empfohlen)
Ausgang: symmetrisch 1 kV (Prüfschärfegrad 3);unsymmetrisch 2 kV (Prüfschärfegrad 3)
Signal: unsymmetrisch 1 kV (Prüfschärfegrad 2)
LED-Signalisierung: LED-Signalisierung
Signalisierungsarten: LED DC OK - Signalzustand Betrieb (UN = 24 V DC, IOut = IN)
Funktion: Weiterleitung Betriebszustand
Schaltkontakt (potenzialfrei): OptoMOS
Anzahl Phasen: 3
Isolationsspannung Eingang/Ausgang: 3 kV AC (Typprüfung);3 kV AC (Stückprüfung)
MTBF (IEC 61709, SN 29500): > 2240000 h (25 °C);> 1340000 h (40 °C);> 600000 h (60 °C)
Zusatztext: Klasse 3
Artikelabmessungen: Artikelabmessungen
Einbaumaß: Einbaumaß
Montagehinweis: anreihbar: horizontal 0 mm, vertikal 50 mm
Ausführung der Haube: Polycarbonat
Ausführung der Seitenteile: Aluminium
Einsatzhöhe: ≤ 5000 m
Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
Temp Code: T4 (-25 ... +70 °C | > 60 °C, Derating: 2,5 %/K)
EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
Normbezeichnung: Netzvariation/Unterspannung
Sicherheit Mess-, Steuer-, Regel- und Laborgeräte: Sicherheit Mess-, Steuer-, Regel- und Laborgeräte
Schutzkleinspannung: Schutzkleinspannung
UL: UL
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
Störabstrahlung: Störabstrahlung
Entladung statischer Elektrizität: Entladung statischer Elektrizität
Kontaktentladung: 6 kV (Prüfschärfegrad 3)
Luftentladung: 8 kV (Prüfschärfegrad 3)
Bemerkung: Kriterium A
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Eingang/Ausgang/Signal: unsymmetrisch
Spannung: 400 V AC
Spannungseinbrüche: Spannungseinbrüche
Spannungseinbruch: 0 %
Kriterien: Kriterien
Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
Umgebungstemperatur (Startup type tested): -40 °C
AWG: 24 ... 16 (Cu);20 (empfohlen)
AC-Betrieb: AC-Betrieb
Netzform: Sternnetz (TN, TT, IT (PE))
Landesnetzspannung typisch: 3x 400 V AC;3x 480 V AC
Spannungsart der Versorgungsspannung: AC
Frequenzbereich (fN): 50 Hz ... 60 Hz
Schutzbeschaltung: Transientenschutz | Varistor
Leistungsfaktor (cos phi): 0,53 (3x 480 V AC)
Ableitstrom gegen PE: < 3,5 mA
Derating: 60 °C ... 70 °C
Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %);< 3 % (Laständerung dynamisch 10 % ... 90 %);< 0,1 % (Eingangsspannungsänderung ±10 %)
Crest Faktor: typ. 3 (3x 400 V AC);typ. 3,1 (3x 480 V AC)
Umweltschutzdirektive: RoHS-Richtlinie 2011/65/EU;WEEE;Reach
Einbauabstand rechts/links: 0 mm / 0 mm
Einbauabstand oben/unten: 50 mm / 50 mm
Oberschwingströme: Oberschwingströme
Flicker: Flicker
Anzahl der Perioden: 1 Periode
Störaussendung: Störaussendung nach EN 61000-6-3 (Wohn- und Gewerbebereich) und EN 61000-6-4 (Industriebereich)
Störfestigkeit: Störfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich)
Geräteeingangssicherung: 3,15 A intern (Geräteschutz)
Verlustleistung Leerlauf minimal: < 0,84 W (3x 400 V AC)
Verlustleistung Nennlast minimal: < 12,6 W (3x 400 V AC)
Integrierte Absicherung: nein
Polkennzeichnung: 3.1 (13), 3.2 (14)
LED aus: Versorgungsspannung Input AC nicht vorhanden (aus)
LED ein (grün), DC OK: UOut > 21 V DC und IOut < 0,9 x IN (ein (grün), DC OK)
Signalausgang DC OK: Signalausgang DC OK
Art der Signalisierung: Schaltkontakt DC OK - Signalzustand Betrieb (UN = 24 V DC, IOut = IN)
Schaltspannung: max. 30 V DC (SELV)
Stromtragfähigkeit: max. 100 mA
Zustandsbedingung (Kontakt geschlossen): UOut > 21 V DC und IOut < 0,9 x IN (Kontakt geschlossen)
Zustandsbedingung (Kontakt geöffnet): UOut < 21 V DC oder IOut > 0,9 x IN (Mittelwertsbildung über 60 s) (Kontakt geöffnet)
Einsatzhöhe (Derating Ausgangsleistung): > 2000 m (Derating: 10 %/1000 m)
EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
Sicherheit von Netzgeräten bis 1100 V (Isolierabstände): Sicherheit von Netzgeräten bis 1100 V (Isolierabstände)
Elektrische Sicherheit: Elektrische Sicherheit
Sichere Trennung: Sichere Trennung
Begrenzung Netz-Oberschwingungsströme: Begrenzung Netz-Oberschwingungsströme
Netzvariation/Unterspannung: Netzvariation/Unterspannung
LED ein (gelb), IOut > 90 %: UOut > 21 V DC und IOut > 0,9 x IN (ein (gelb), IOut > 90 %)
LED ein (rot), ISHORT: UOut < 21 V DC und IOut > 0,9 x IN (ein (rot), ISHORT)
LED ein (rot blinken) OVP: UOUT > OVP (Over voltage protection) (ein (rot blinken))
Tiefe (Gerätetiefe (Tragschienenmontage)): 115 mm (Gerätetiefe (Tragschienenmontage))
Sicherheitskleinspannung: Sicherheitskleinspannung
ANSI/UL 121201: ANSI/UL 121201

Produkt-Art: Stromversorgung

Eingangsspannung (min.): 400 V/AC

Eingangsspannung (max.): 500 V/AC

Ausgangsstrom (max.): 5 A

Ausgangsstrom (max.) - gerundet: 5 A

Phasen: 3

Ausgangsspannung (nom.): 24 V/DC

Anschluss: Push-In-Federkraftanschluss

Abm.: (L x B x H) 120 x 35 x 135 mm

Ausgangsspannung (max.): 28 V/DC

Ausgangsspannung (min.): 24 V/DC

Betriebstemperatur (max.): 70 °C

Betriebstemperatur (max.) (Derating): 70 °C

Betriebstemperatur (min.) (Derating): 60 °C

Betriebstemperatur (min.): -25 °C

Herst.-Teilenr.: 1362783

Inhalt: 1 St.

Breite: 35 mm

Höhe: 135 mm

Länge: 120 mm

: IP20

Typ: TRIO3-PS/3AC/24DC/5

Tiefe: 120 mm

Einbauhöhe: 135 mm

: 35 mm

: 135 mm

: 120 mm

: 135 mm

: FALSE

: TRUE

: AC

: 120 W

: TRUE

: sonstige

: TRUE

: FALSE

: TRUE

: IP20

: FALSE

: 24-28 V

: TRUE

: 320-550 V

: 320-550 V

: TRUE

: ohne

: 7.5 A

: 24 V

: 5 A

: ohne

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3588061 Phoenix Contact 1362783 Stromversorgung 24 V/DC 5 A Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3588061 Phoenix Contact 1362783 Stromversorgung 24 V/DC 5 A Inhalt 1 St.

Beschreibung

Primär getaktete Stromversorgung, TRIO POWER, Push-in-Anschluss, Tragschienenmontage, Eingang: 3-phasig, Ausgang: 24 V DC / 5 A, einstellbar von 24 V DC ... 28 V DC
