Phoenix Contact 1419049 Busanschluss M12 SPEEDCON Stecker, gerade, Buchse, gerade 30.00 cm Polzahl Sensoren: 5 1 St. Pie
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Busanschluss
Bauform
Stecker, gerade
Buchse, gerade
Stecker-Norm
CANopen-/DeviceNet
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
M12-Buchse, gerade
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Bussystem-Kabel
- 5, M12, Female (Buchse), sonstige, Male (Stecker), 0,3 m, Halogenfrei: ja, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, -40..80 °C, -20..80 °C, 4 A, 48 V, Schutzart (IP): IP65
Eco contribution recycling symbols
Technische Daten
- Signalart/Kategorie: CANopen®
- Isolationswiderstand: ≥ 5 GΩ*km (Datenleitung)
- Anzugsdrehmoment: 0,4 Nm (M12-Steckverbinder)
- Kabeltyp: CAN Bus/DeviceNet Drop-Kabel
- Kabeltyp (Kurzzeichen): 923

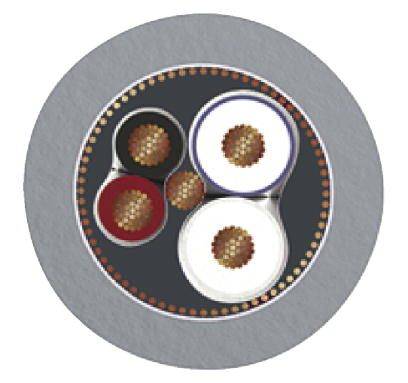

- Kabelaufbau: 2xAWG24/19+2xAWG22/19
- AWG Signalleitung: 24
- AWG Spannungsversorgung: 22
- Schirmung: Geflecht aus verzinnten Kupferdrähten
- Außenmantel, Farbe: silbergrau RAL 7001
- Anzahl der Biegezyklen: 5000000
- Verfahrweg: 4,5 m
- Verfahrgeschwindigkeit: 3 m/s
- Beschleunigung: 3 m/s²
- Material Leiter: verzinnte Cu-Litze
- Verschmutzungsgrad: 3
- Brennbarkeitsklasse nach UL 94: HB
- Überspannungskategorie: II
- Material Griffkörper: TPU, schwer entflammbar, selbstverlöschend
- Material Rändel: Zinkdruckguss, vernickelt
- Material Dichtung: NBR
- Verpackungsart
Piece
- Typ
SAC-5P-MS/ 0,3-923/FS CAN SCO
- Produkt-Art
Busanschluss
- Bauform
Stecker, gerade
Buchse, gerade
- Stecker-Norm
CANopen-/DeviceNet
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
M12-Buchse, gerade
- Polzahl
5
- Kabellänge
30.00 cm
- Mantelmaterial
PUR
- Nennspannung
48 V/AC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.25 mm²
- Außen-Ø
6.7 mm
- Anschluss
M12 Stecker
- Gewinde-Typ Anschlussseite
M12 SPEEDCON
- Gewinde-Typ Kabelanschluss und Montage
M12 SPEEDCON
- Kodierung
A
- Kontaktmaterial
CuSn
- Kontaktoberfläche
Ni/Au
IP65
- Besonderheiten
Halogenfrei
- Min. Temperatur
-25 °C
- Max. Temperatur
+90 °C
- Verschlussart
Speedcon
- Herst.-Teilenr.
1419049
- Inhalt
1 St.
- Kabel-Durchmesser (Details)
6.7 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2209231 Phoenix Contact 1419049 Busanschluss M12 SPEEDCON Stecker, gerade, Buchse, gerade 30.00 cm Polzahl Sensoren: 5 1 St. Pie
Datenblatt 2209231 Phoenix Contact 1419049 Busanschluss M12 SPEEDCON Stecker, gerade, Buchse, gerade 30.00 cm Polzahl Sensoren: 5 1 St. Pie
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209231 Phoenix Contact 1419049 Busanschluss M12 SPEEDCON Stecker, gerade, Buchse, gerade 30.00 cm Polzahl Sensoren: 5 1 St. Pie
Beschreibung

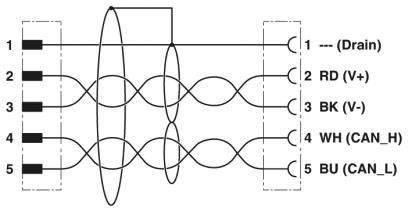

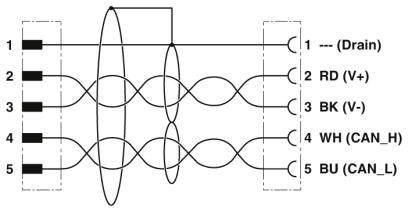

Bussystem-Kabel, CANopen®, DeviceNet™, 5-polig, PUR halogenfrei, silbergrau RAL 7001, geschirmt, Stecker gerade M12 SPEEDCON, A-kodiert, auf Buchse gerade M12 SPEEDCON, A-kodiert, Kabellänge: 0,3 m, Steckverbinder ungeschirmt
Lieferumfang
- Geliefert wird: Phoenix Contact Bussystem-Kabel SAC-5P-MS/ 0#1419049, Verpackungseinheit: 1 Stk., EAN: 4046356542937
