Phoenix Contact 1466604 VAL-SPP-T2-335-3+1-UT-R Überspannungsableiter Piece 1 St. kaufen

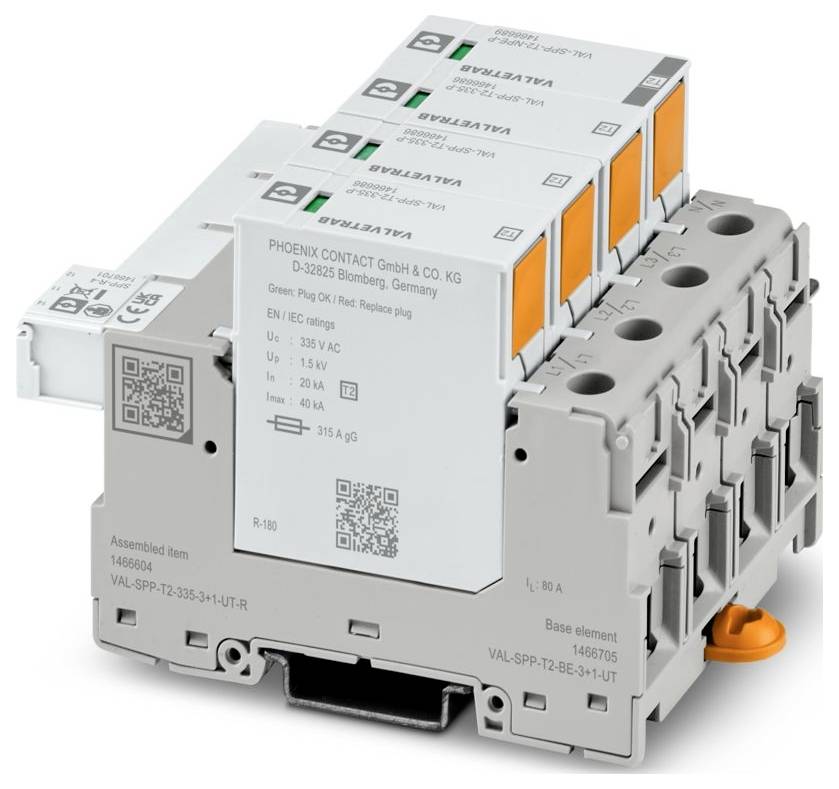

Phoenix Contact 1466604 VAL-SPP-T2-335-3+1-UT-R Überspannungsableiter Piece 1 St.-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 27. Okt.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

232,94 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: VAL-SPP
IEC-Prüfklasse: II;T2
Bauform: Tragschienenmodul zweiteilig steckbar
Polzahl: 4
Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
Nennspannung UN: 240/415 V AC ±10 % (TN-S);240/415 V AC ±10 % (TT)
Anzeige / Fernmeldung: Anzeige / Fernmeldung
Schaltfunktion: Wechsler
Anschlussart: Push-in-Anschluss
Schraubengewinde: M5
Anzugsdrehmoment: 30 lbf-in.
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 14 ... 2
Breite: 71,2 mm
Höhe: 109,1 mm
Tiefe: 71,5 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit: 4 TE
Farbe: grau (RAL 7042);lichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6-FR 20 % GF;PBT
Schutzleiterstrom IPE: ≤ 5 µA
Nennableitstoßstrom In (8/20) µs: 20 kA
Gesamtableitstoßstrom ITotal (8/20) µs: 40 kA
Erforderliche Vorsicherung maximal: 1 A (gG)
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20C (im eingebauten Zustand)
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 5000 m (amsl)
Normen/Bestimmungen: EN 61643-11
Hinweis: 2012 + A11:2018
Montageart: Tragschiene: 35 mm
EN Type: T2
Stromversorgungssystem IEC: TN-S;TT
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 3
Nennfrequenz fN: 50 Hz (60 Hz)
CTI-Wert des Materials: 600
Isolierstoff: PA 6.6-FR 20 % GF;PBT
Materialgruppe: I
Schutzpfade: L-L;L-N;L-G;N-G
Standby-Leistungsaufnahme PC: ≤ 450 mVA
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
UL-Spezifikationen: UL-Spezifikationen
Maximale Dauerspannung MCOV (N-G): 305 V AC
Energieverteilungssystem: Wye
Nennfrequenz: 50/60 Hz
Gemessene Begrenzungsspannung MLV (N-G): 1140 V
SPD Typ: 4CA
Benennung Anschluss: Defektfernmeldekontakt
Betriebsspannung: 250 V AC
Abisolierlänge: 8 mm
Defektfernmeldekontakt: Defektfernmeldekontakt
Höchste Dauerspannung UC (L-N): 335 V AC
Höchste Dauerspannung UC (N-PE): 305 V AC
Nennlaststrom IL: 80 A (25 mm²)
Folgestromlöschfähigkeit Ifi (N-PE): 100 A
Kurzschlussfestigkeit ISCCR: 100 kA
Schutzpegel Up (L-N): ≤ 1,5 kV
Schutzpegel Up (L-PE): ≤ 1,7 kV
Schutzpegel Up (N-PE): ≤ 1,5 kV
Restspannung Ures (L-N): ≤ 1,5 kV (bei In);≤ 1,3 kV (bei 10 kA);≤ 1,2 kV (bei 5 kA);≤ 1,1 kV (bei 3 kA)
Restspannung Ures (L-PE): ≤ 1,7 kV (bei In);≤ 1,5 kV (bei 10 kA);≤ 1,3 kV (bei 5 kA);≤ 1,2 kV (bei 3 kA)
Restspannung Ures (N-PE): ≤ 0,5 kV (bei In);≤ 0,4 kV (bei 10 kA);≤ 0,3 kV (bei 5 kA);≤ 0,1 kV (bei 3 kA)
TOV-Verhalten bei UT (L-N): 415 V AC (5 s / withstand mode);460 V AC (120 min / safe failure mode)
TOV-Verhalten bei UT (N-PE): 1200 V AC (200 ms / withstand mode)
Ansprechzeit tA (L-N): ≤ 25 ns
Ansprechzeit tA (L-PE): ≤ 100 ns
Ansprechzeit tA (N-PE): ≤ 100 ns
Maximale Vorsicherung bei V‑Durchgangsverdrahtung: 80 A (gG)
Maximale Vorsicherung bei Stichleitungsverdrahtung: 315 A (gG)
Maximale Dauerspannung MCOV (L-N): 320 V AC
Maximale Dauerspannung MCOV (L-G): 320 V AC
Nennspannung: 240/415 V AC
Gemessene Begrenzungsspannung MLV (L-N): 1340 V
Gemessene Begrenzungsspannung MLV (L-G): 2480 V
UL Anzeige / Fernmeldung: UL Anzeige / Fernmeldung
Betriebsstrom AC: 5 mA AC ... 1 A AC
UL-Anschlussdaten: UL-Anschlussdaten
Maximale Dauerspannung MCOV (L-L): 640 V AC
Gemessene Begrenzungsspannung MLV (L-L): 2680 V
Allgemein: Allgemein
Zusätzliche technische Daten: Zusätzliche technische Daten
Höchste Dauerspannung UC (L-PE): 335 V AC
Nennableitstoßstrom In: 20 kA
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 1,5 mm² ... 16 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 0,75 mm²
TOV-Verhalten bei UT (L-PE): 1464 V AC (200 ms / withstand mode)
Isolierungsart: Zwischen Haupt- und Hilfsstromkreis hat das Produkt doppelte / verstärkte Isolation.
Umgebungstemperatur (Montage): -5 °C ... 50 °C
Betriebsspannung AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl) bei Verschmutzungsgrad 2);5 V AC ... 150 V AC (≤ 5000 m (amsl))
Betriebsspannung DC: 30 V DC
Betriebsstrom DC: 200 mA DC

Produkt-Art: Überspannungsableiter

Nennspannung: 240 V/AC
415 V/AC

Ansprechzeit (Details): 25 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

Betriebstemperatur: -40 ... 85 °C

: IP20C (im eingebauten Zustand)

Herst.-Teilenr.: 1466604

Typ: 2

Normen: EN 61643-11

Abm.: (B x H x T) 71.2 x 109.1 x 71.5 mm

Breite: 71.2 mm

Höhe: 109.1 mm

Tiefe: 71.5 mm

Inhalt: 1 St.

Verpackungsart: Piece

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3568546 Phoenix Contact 1466604 VAL-SPP-T2-335-3+1-UT-R Überspannungsableiter Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3568546 Phoenix Contact 1466604 VAL-SPP-T2-335-3+1-UT-R Überspannungsableiter Piece 1 St.

Beschreibung

Steckbarer Überspannungsableiter, gem. Typ 2 / Class II, für 3-phasige Stromversorgungsnetze mit separatem N und PE (5-Leitersystem: L1, L2, L3, N, PE), mit Fernmeldekontakt.
