Phoenix Contact 1466770 VAL-SPP-T2-600DC-PV-2+V-UT Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kaufen

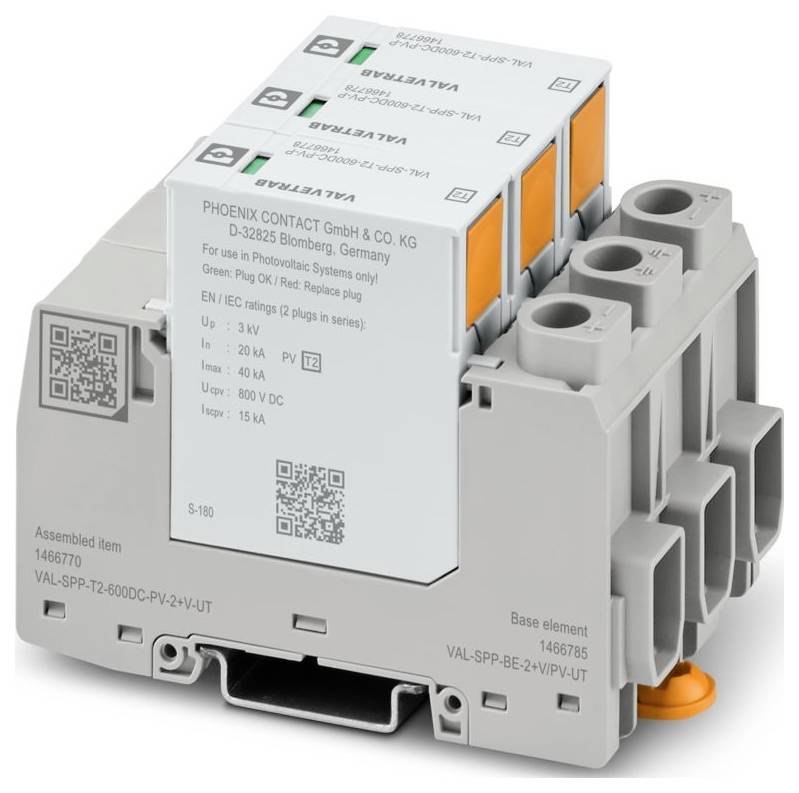

Ein graues Elektrogerät mit orangefarbenen Akzenten und Beschriftungen, das zum Überspannungsschutz in Photovoltaikanlagen verwendet wird. Modell: VAL-SPP-T2-800DC-PV/2+V-UT.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 13. Okt.

258 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

163,22 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: VAL-SPP
IEC-Prüfklasse: PV II;PV T2
Bauform: Tragschienenmodul zweiteilig steckbar
Polzahl: 3
Meldung Überspannungsschutz defekt: optisch
Anschlussart: Schraubanschluss
Schraubengewinde: M5
Anzugsdrehmoment: 2,5 Nm ... 3 Nm
Leiterquerschnitt flexibel: 1,5 mm² ... 16 mm²;2x 1,5 mm² ... 6 mm² (2 Leiter gleichen Querschnitts)
Leiterquerschnitt starr: 1,5 mm² ... 25 mm²;2x 1,5 mm² ... 6 mm² (2 Leiter gleichen Querschnitts)
Leiterquerschnitt AWG: 15 ... 4
Breite: 53,4 mm
Höhe: 96,6 mm
Tiefe: 71,5 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit: 3 TE
Farbe: grau (RAL 7042);lichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6-FR 20 % GF;PBT
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Schutzleiterstrom IPE: ≤ 350 µA AC;≤ 100 µA DC
Nennableitstoßstrom In (8/20) µs: 20 kA
Gesamtableitstoßstrom ITotal (8/20) µs: 40 kA
Ansprechzeit tA: ≤ 25 ns
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20C (im eingebauten Zustand)
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 5000 m (amsl)
Normen/Bestimmungen: IEC 61643-31
Hinweis: 2018
Montageart: Tragschiene: 35 mm
EN Type: T2
Stromversorgungssystem IEC: DC
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
CTI-Wert des Materials: 600
Isolierstoff: PA 6.6-FR 20 % GF;PBT
Materialgruppe: I
Schutzpfade: (DC+) - (DC-);(DC+) - PE;(DC-) - PE
Standby-Leistungsaufnahme PC: ≤ 80 mVA
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Schutzpegel Up: ≤ 3 kV
Restspannung Ures: ≤ 3 kV (bei In);≤ 2,5 kV (bei 10 kA);≤ 2,3 kV (bei 5 kA);≤ 2,1 kV (bei 3 kA)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (5-500 Hz / 2,5 h / XYZ)
Abisolierlänge: 12 mm
Einbauort: Innenraum
Einbauort der Abtrennvorrichtung: Intern
Zugänglichkeit: Zugänglich
SPD Ausfallverhalten: OCFM (Abtrennfehlerverhalten)
Schutzschaltung Gleichspannungsseite (DC): Schutzschaltung Gleichspannungsseite (DC)
Höchste Dauerspannung UCPV: 800 V DC
Kurzschlussfestigkeit ISCPV: 15000 A
Leerlaufspannung UOCSTC: 667 V DC
Isolationswiderstand Riso: > 5 MΩ (bei 500 V DC)
Anschlusskonfiguration: Y-Konfiguration
Schutzschaltung PV: Schutzschaltung PV
Dauerbetriebsstrom ICPV: ≤ 100 µA DC
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 1,5 mm² ... 6 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 1,5 mm² ... 16 mm²;2x 1,5 mm² ... 6 mm² (2 Leiter gleichen Querschnitts)
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 1,5 mm² ... 16 mm²;2x 1,5 mm² ... 6 mm² (2 Leiter gleichen Querschnitts)
Umgebungstemperatur (Montage): -5 °C ... 50 °C

Produkt-Art: Überspannungsableiter

Überspannungsschutz für: Photovoltaik-Anlage

Ableitstrom: 40 kA

Ansprechzeit (Details): 25 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

Betriebstemperatur: -40 ... 85 °C

: IP20C (im eingebauten Zustand)

Herst.-Teilenr.: 1466770

Typ: 2

Normen: IEC 61643-31

Abm.: (B x H x T) 53.4 x 96.6 x 71.5 mm

Breite: 53.4 mm

Höhe: 96.6 mm

Tiefe: 71.5 mm

Inhalt: 1 St.

Verpackungsart: Piece

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3568785 Phoenix Contact 1466770 VAL-SPP-T2-600DC-PV-2+V-UT Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3568785 Phoenix Contact 1466770 VAL-SPP-T2-600DC-PV-2+V-UT Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40

Beschreibung

Überspannungsableiter, gem. Typ 2 / Class II, für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 600 V DC, für Tragschienenmontage, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
